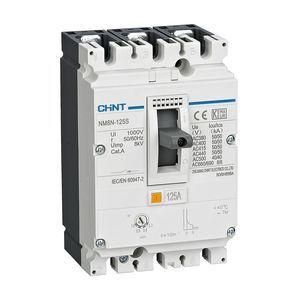

Выключатель автоматический NM8N-125H TM 3P 25А 100кА с рег. термомаг. расцепителем (R) | 271663 CHINT

Автоматический выключатель NM8N-125H TM с регулируемым термомагнитным расцепителем (R) от CHINT - трёхполюсное устройство в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется точная настройка порогов срабатывания и высокая отключающая способность - до 100 кА.

Назначение и область применения

Этот автоматический выключатель используется для защиты электрических сетей и оборудования от повреждений, вызванных перегрузками, короткими замыканиями и внезапными скачками тока. Применяется в промышленных распределительных устройствах, на участках питания двигателей, конвейеров, насосов и другого оборудования с нечастыми пусками. Также подходит для систем с переменным током до 690 В и постоянным - до 1000 В.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 25 А
• Отключающая способность: 100 кА - способен безопасно прервать максимальный ток КЗ даже в мощных сетях
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Диапазон настройки защиты от перегрузки: 17,5–25 А - можно точно адаптировать под нагрузку, избегая ложных срабатываний
• Диапазон регулировки защиты от короткого замыкания: 250 А - фиксированный порог срабатывания при аварийном токе
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли; требует установки внутри закрытого шкафа
• Тип корпуса: литой, прочный, герметичный, рассчитанный на длительную работу в условиях вибраций и перепадов температур

Совместимость и монтаж

Установка возможна как вертикально, так и горизонтально. Разрешено подключение силовых проводов как сверху, так и снизу корпуса - удобно при компактной сборке щита. Выключатель совместим со стандартными DIN-рейками шириной 35 мм. Для монтажа не требуются дополнительные крепления. Убедитесь, что посадочные размеры соответствуют габаритам вашего шкафа - внешние габариты устройства определены конструкцией серии NM8N.

Безопасность и стандарты

Изделие соответствует международным требованиям к автоматическим выключателям в литом корпусе. Произведено в соответствии с нормами IEC 60947-2. Наличие сертификации гарантирует надёжность срабатывания при предельных значениях тока и соблюдение требований безопасности при эксплуатации в промышленной среде.

Преимущества

• Регулируемый термомагнитный расцепитель позволяет точно задать пороги срабатывания под конкретную нагрузку - снижает риск ложных отключений
• Высокая отключающая способность (100 кА) делает устройство подходящим для крупных промышленных объектов с мощными источниками питания
• Литой корпус обеспечивает механическую прочность и долговечность даже в условиях повышенной вибрации
• Гибкая возможность подключения снизу упрощает проектирование и сборку щитов с ограниченным пространством

Ограничения применения

• Степень защиты IP40 исключает использование вне закрытых шкафов - не подходит для открытых площадок или помещений с высокой влажностью
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока необходимо использовать отдельный УЗО
• Максимальный ток регулировки по перегрузке - 25 А; для нагрузок выше этого значения потребуется другой тип автомата из серии NM8N
• Не рекомендован для частых пусков двигателей - предназначена для нечастых операций, иначе срок службы контактов сокращается

Примеры использования

• Защита главного входа в промышленный станок с асинхронным двигателем мощностью до 15 кВт
• Распределительный щит на конвейерной линии с несколькими питаемыми механизмами
• Щит управления насосной станцией в системе водоснабжения
• Централизованная защита группы осветительных и вспомогательных цепей в производственном здании

Практические советы

• Перед установкой проверьте соответствие номинала автомата (25 А) и настроенного порога перегрузки (17,5–25 А) реальной нагрузке - не допускайте превышения тока более чем на 10%
• При использовании с двигателями учитывайте пусковые токи: они могут достигать 5–7× от номинала, поэтому не используйте этот автомат для часто запускаемых машин
• Настройку расцепителя выполняйте только после отключения питания и с применением специализированного инструмента - не пытайтесь делать это вручную
• Для обслуживания и диагностики доступ к механизму осуществляется через лицевую панель - не вскрывайте корпус самостоятельно
• При замене старого автомата убедитесь, что новый - NM8N-125H TM - имеет те же габариты и клеммы, чтобы не менять всю проводку
