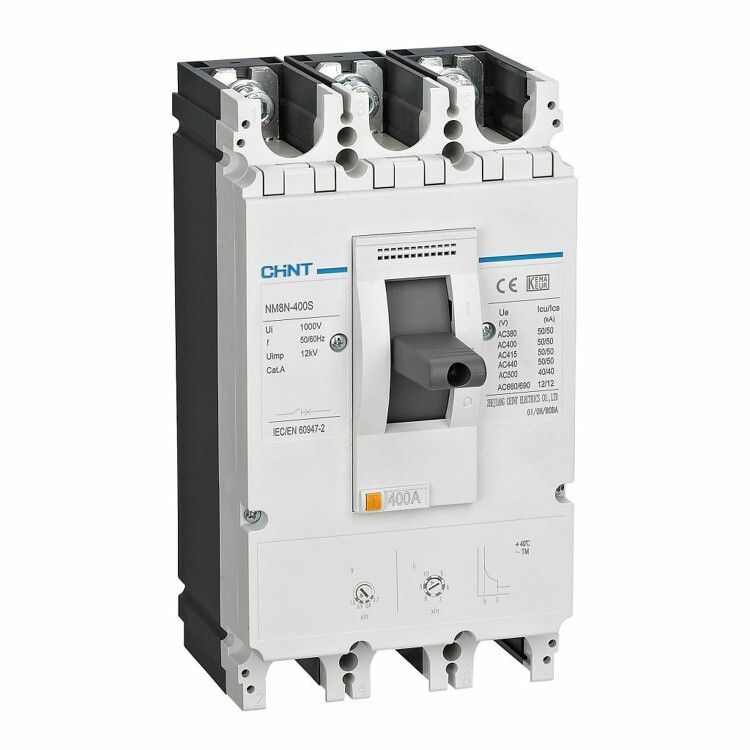

Выключатель автоматический NM8N-400Q TM 3P 315А 70кА с рег. термомаг. расцепителем (R) | 268960 CHINT

Автоматический выключатель NM8N-400Q TM с регулируемым термомагнитным расцепителем (R) - это надёжное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Разработан для промышленного использования, где важна точная настройка защиты и высокая отключающая способность. Бренд CHINT предлагает эту модель как часть серийной линейки NM8N, подходящую для установки в распределительных щитах и на оборудовании с токами до 315 А.

Назначение и область применения

Автоматический выключатель NM8N-400Q TM используется для защиты электрических цепей переменного тока (до 690 В, 50/60 Гц) и постоянного тока (до 1000 В). Обеспечивает безопасную работу оборудования при перегрузках, коротких замыканиях и редких пусках двигателей. Подходит для установки в распределительных устройствах, на станках, конвейерах, насосных станциях и других промышленных объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 315 А
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток короткого замыкания даже в условиях аварии
• Количество полюсов: 3
• Тип исполнения: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям
• Диапазон настройки защиты от перегрузки: 220,5–315 А - позволяет точно адаптировать порог срабатывания под нагрузку конкретного оборудования
• Диапазон регулировки защиты от КЗ: 1575–3150 А - настраивается в зависимости от характера сети и типа защищаемого устройства
• Степень защиты: IP40 - предохраняет от контакта с внутренними деталями и попадания твёрдых предметов размером более 1 мм; не защищает от воды

Совместимость и монтаж

Модель NM8N-400Q TM совместима со всеми комплектующими серии NM8N. Устанавливается на DIN-рейку стандартного размера. Возможна вертикальная и горизонтальная установка. Допускается подключение силовых проводников как сверху, так и снизу корпуса - удобно при сложной компоновке шкафов. Для монтажа требуется свободное пространство вокруг аппарата для теплоотвода и доступа к рычагу управления. Не требует специальных инструментов для подключения - зажимы рассчитаны на медные жилы сечением до 120 мм2.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Применяется в соответствии с правилами ПУЭ и ГОСТ Р 50030.2. Конструкция исключает самопроизвольное включение после срабатывания - необходимо ручное восстановление положения. Наличие регулируемых расцепителей снижает риск ложных срабатываний и повышает избирательность защиты в многоступенчатых сетях.

Преимущества

• Регулируемые параметры защиты позволяют точно настроить реакцию на перегрузку и КЗ под реальные условия эксплуатации
• Высокая отключающая способность (70 кА) делает её пригодной для использования в местах с большими токами КЗ - например, рядом с трансформаторными подстанциями
• Литой корпус обеспечивает долговечность и устойчивость к вибрациям, пыли и химическим воздействиям в промышленной среде
• Гибкая возможность подключения снизу упрощает проектирование шкафов и экономит место

Ограничения применения

• Не предназначена для установки во влажных помещениях или на улице - степень защиты IP40 не обеспечивает защиту от брызг и влаги
• Не рекомендуется использовать в системах с частыми пусками двигателей - для таких задач лучше применять выключатели с усиленной коммутационной износостойкостью
• Требуется точная настройка расцепителей - некорректные значения могут привести к ложному отключению или, наоборот, к отказу защиты
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется дополнительный УЗО

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 200 кВт
• Щит питания крупного конвейера с несколькими двигателями
• Распределительный щит на насосной станции с пуском асинхронных двигателей
• Централизованная система управления энергоснабжением на заводе с высоким уровнем коротких замыканий

Практические советы

• Перед установкой проверьте соответствие номинала автомата NM8N-400Q TM нагрузке цепи - токовая настройка должна находиться в пределах 70–100% от рабочего тока оборудования
• При использовании с двигателями убедитесь, что ток срабатывания по КЗ установлен выше пускового тока (обычно 5–7× от номинала)
• Обязательно используйте клеммы с правильным моментом затяжки - перетяжка может повредить контакт, недотяжка - вызвать нагрев
• Проверяйте температурный режим окружающей среды - при работе в закрытых шкафах с плохой вентиляцией возможен перегрев, особенно при длительной нагрузке близко к 315 А
• Для обслуживания и настройки используйте только инструменты, рекомендованные производителем CHINT - не применяйте импровизированные средства
