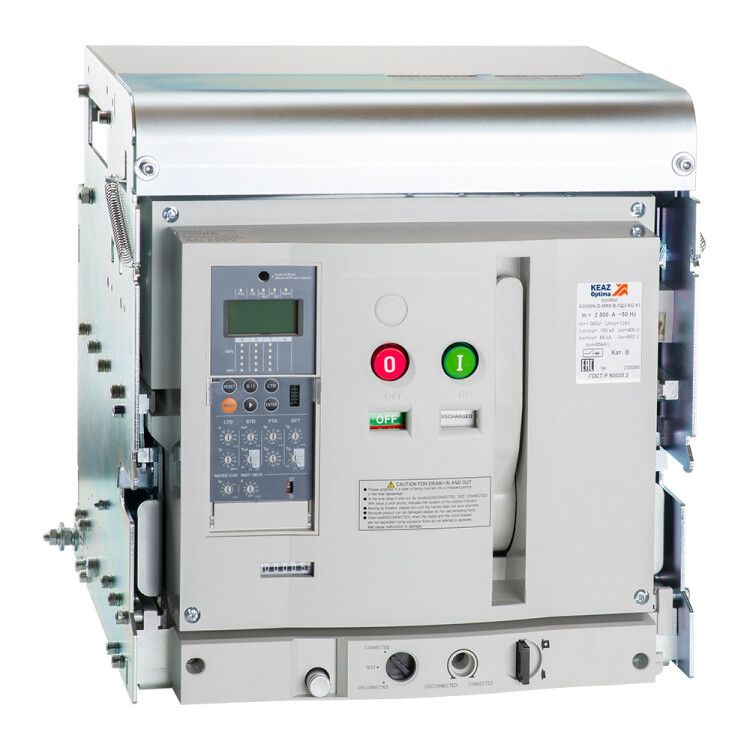

Выключатель автоматический 3п 630А OptiMat A 630 S2 3P 85 D MR8.0 B C2200 M2 P03 S1 06 КЭАЗ 329156

Автоматический выключатель воздушный OptiMat A-630-S2-3P-85-D-MR8.0-B-C2200-M2-P03-S1-06 от КЭАЗ предназначен для надёжной защиты и коммутации мощных электрических цепей в низковольтных сетях. Этот аппарат используется в качестве вводного или секционного устройства, обеспечивает управление токами до 630 А и рассчитан на высокую отключающую способность - 85 кА.

Назначение и область применения

Автоматический выключатель воздушный OptiMat A-630-S2-3P-85-D-MR8.0-B-C2200-M2-P03-S1-06 применяется в системах распределения электроэнергии с напряжением до 690 В. Он защищает оборудование от перегрузок, коротких замыканий и других аварийных режимов. Подходит для установки в щитах и распределительных пунктах промышленных объектов: металлургических предприятиях, химических заводах, энергоёмких производственных линиях, где требуется надёжная защита больших токов.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток длительной нагрузки: 630 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени
• Диапазон регулировки тока перегрузки: 252–630 А - гибкая адаптация под конкретную нагрузку
• Вид привода: двигательный - обеспечивает удалённое и автоматическое управление
• Конструкция: выдвижное/выкатное устройство - упрощает обслуживание и замену без демонтажа проводов
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: на монтажную плату - требует жесткой фиксации в сборке
• Тип подключения силовой цепи: на шину - исключает необходимость в кабелях между оборудованием
• Количество вспомогательных контактов: 6 - для сигнализации состояния, управления и контроля
• Моторный привод: опционально - можно заказать с дополнительным приводом для дистанционного включения/отключения

Совместимость и монтаж

Автоматический выключатель воздушный OptiMat A-630-S2-3P-85-D-MR8.0-B-C2200-M2-P03-S1-06 совместим со шинными системами стандарта IEC 60439. Монтаж выполняется на специализированную монтажную плиту, которая должна иметь достаточную прочность и заземление. Выкатная конструкция требует свободного пространства перед собой - минимум 800 мм для полного извлечения аппарата. Установка возможна только вертикально; горизонтальное положение запрещено. Для работы с моторным приводом необходимо предусмотреть питание 24…230 В постоянного или переменного тока.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель обеспечивает точную селективность и снижает риск ложных срабатываний. Наличие механической блокировки предотвращает случайное включение при открытой камере. Все компоненты проходят испытания на термическую и электродинамическую стойкость при максимальных токах КЗ.

Преимущества

• Высокая отключающая способность (85 кА) - безопасная работа даже при серьёзных авариях
• Электронный расцепитель - возможность детальной настройки времятоковых характеристик
• Выкатная конструкция - быстрый сервис без отключения всей системы
• Подключение на шину - снижает количество соединений, повышает надёжность и уменьшает потери
• Шесть вспомогательных контактов - удобно для интеграции в системы АСУ ТП и SCADA
• Работа с двигателем - реализуется дистанционное управление, что важно для автоматизации

Ограничения применения

• Не среды с повышенной влажностью, пылью или агрессивными газами - степень защиты IP20 недостаточна
• Не рекомендован для частых операций включения/отключения - предназначен для редкой коммутации, не для интенсивного циклического использования
• Требует жёстко закреплённой монтажной платы - нельзя устанавливать на гибкие или колеблющиеся поверхности
• Номинальный ток 630 А - не подходит для цепей выше этого значения, даже если система теоретически допускает более высокие нагрузки
• Отсутствие встроенной защиты от импульсных перенапряжений - при необходимости следует использовать внешние ограничители

Примеры использования

• Главный ввод в распределительный пункт цеха с мощностью 400–600 кВт
• Секционный выключатель в двойной системе питания для бесперебойного снабжения
• Защита трансформаторов 630 кВА и выше
• Цепи питания конвейерных линий с двигателями суммарной мощностью до 400 кВт
• Объекты с высокой плотностью потребления: литейные участки, сварочные цеха, насосные станции

Практические советы

• Перед установкой проверьте соответствие шины по ширине и глубине - подключение должно быть плотным, без люфта
• Настройте расцепитель в соответствии с реальным рабочим током оборудования - используйте диапазон 252–630 А, но не ближе чем на 10% ниже максимума нагрузки
• При использовании моторного привода обязательно протестируйте работу вручную и дистанционно до ввода в эксплуатацию
• Регулярно осматривайте контактные группы - особенно после нескольких срабатываний при КЗ
• Для долгой службы сохраните документацию и сертификаты - они нужны при плановых проверках и аудитах безопасности
• Не путайте этот аппарат с моделями OptiMat B - у них другие рамки токов и типы расцепителей
