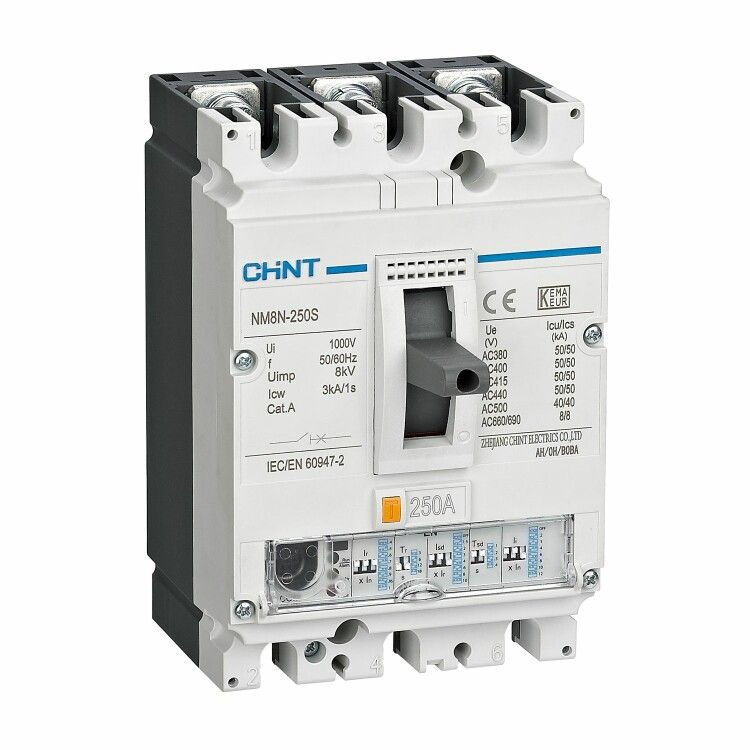

Выключатель автоматический NM8N-250H EN 3P 63А 100кА с электр. расцепителем (R) | 271352 CHINT

Автоматический выключатель NM8N-250H EN от CHINT - трёхполюсный аппарат в литом корпусе с электронным расцепителем, рассчитанный на работу в сетях до 690 В переменного тока и 1000 В постоянного. Номинальный ток 63 А и отключающая способность 100 кА делают его подходящим для защиты мощных нагрузок в промышленных распределительных щитах.

Назначение и область применения

Выключатель NM8N-250H EN используется для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Подходит для установки в распределительных щитах промышленных объектов, на входе в оборудование с высокими пусковыми токами - например, крупные насосы, компрессоры, конвейеры, станки с ЧПУ. Электронный расцепитель позволяет точно настраивать пороги срабатывания, что особенно важно при нечастых пусках двигателей.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока, до 1000 В постоянного тока
• Количество полюсов: 3
• Номинальный ток: 63 А
• Отключающая способность: 100 кА при 415 В AC
• Диапазон настройки защиты от перегрузки: 25,2–63 А (можно задать любое значение внутри этого интервала)
• Диапазон регулировки защиты от КЗ: 126–756 А (кратно Iн: 2–12 × 63 А)
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Частота: 50/60 Гц
• Тип корпуса: литый, герметичный

Совместимость и монтаж

NM8N-250H EN устанавливается на DIN-рейку шириной 35 мм. Разрешено монтирование в любом положении: вертикальном, горизонтальном, а также с подключением силовых проводов снизу - это удобно при компактной сборке шкафов. Для подключения используются болтовые зажимы с моментом затяжки, указанным в руководстве. Электронный расцепитель требует внешнего питания - он работает от сети через встроенный преобразователь, поэтому не нуждается в дополнительных источниках.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Применяет принципы селективности - позволяет координировать срабатывание с другими автоматами в цепи, чтобы избежать массового отключения. Отключение происходит при превышении установленных порогов тока, что предотвращает повреждение кабелей и оборудования.

Преимущества

• Электронный расцепитель обеспечивает точную и гибкую настройку защитных параметров - можно адаптировать под специфику нагрузки
• Высокая отключающая способность (100 кА) гарантирует безопасность даже при аварийных режимах в мощных сетях
• Литой корпус обеспечивает механическую прочность и долговечность в условиях вибраций и перепадов температур
• Поддержка нижнего подключения упрощает проектирование шкафов и экономит место
• Работает в широком диапазоне токов - от 25,2 А до 63 А, что покрывает большинство средних и крупных промышленных потребителей

Ограничения применения

• Степень защиты IP40 исключает использование во влажных помещениях, на улице или в местах с повышенной запылённостью - требуется дополнительная защита в виде шкафа
• Не предназначена для частых пусков (более 10–15 раз в час); при таких режимах рекомендуются контакторы с тепловыми реле
• Электронный расцепитель чувствителен к качеству питания; при значительных скачках напряжения возможны ложные срабатывания
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется отдельный УЗО

Примеры использования

• Защита главного ввода в цеховой распределительный щит
• Питание группы асинхронных двигателей мощностью до 30 кВт
• Щит управления технологической линией с конвейерами и насосами
• Распределительный пункт на заводе с высокой токовой нагрузкой

Практические советы

• При настройке защиты от перегрузки выбирайте значение близкое к рабочему току нагрузки, но не выше 63 А - это продлит срок службы аппарата
• Настройку защиты от КЗ выполняйте так, чтобы она была выше максимального пускового тока оборудования, но ниже допустимого тока кабеля
• Измерьте фактический ток нагрузки перед установкой - часто реальный ток меньше номинала, и тогда можно использовать меньший класс автомата
• Обязательно проверьте совпадение посадочных размеров с другими аппаратами в щите - NM8N использует стандартную геометрию, но фиксация должна быть надёжной
• Для обслуживания и диагностики используйте кнопку тестирования на лицевой панели - она имитирует срабатывание расцепителя без подачи тока
