Выключатель автоматический NM8N-250Q EN 3P 63А 70кА с электр. расцепителем (R) | 271342 CHINT

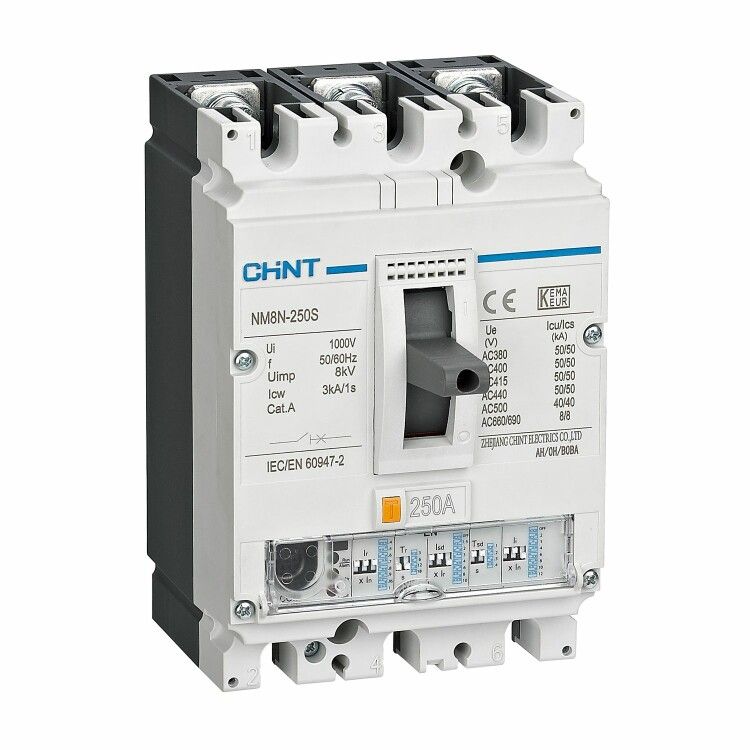

Автоматический выключатель NM8N-250Q EN от CHINT - трёхполюсный аппарат в литом корпусе с электрическим расцепителем, предназначенный для защиты сетей переменного и постоянного тока от перегрузок, коротких замыканий и снижения напряжения. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная коммутация и точная настройка защитных параметров.

Назначение и область применения

NM8N-250Q EN используется для защиты электрических цепей в промышленных и коммерческих объектах. Применяется в распределительных устройствах, на входе в оборудование, у защищаемых двигателей и других мощных потребителей. Особенно эффективен там, где возможны частые пуски оборудования - благодаря устойчивости к импульсным нагрузкам. Подходит для систем с напряжением до 690 В переменного тока (50/60 Гц) и до 1000 В постоянного тока.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 690 В AC / 1000 В DC
• Количество полюсов: 3
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток КЗ в высокомощных сетях
• Диапазон настройки защиты от перегрузки: 25,2–63 А - позволяет точно адаптировать порог срабатывания под реальную нагрузку
• Диапазон регулировки защиты от короткого замыкания: 126–756 А - настраивается в 2–12 раз выше номинала, что исключает ложные срабатывания при пуске моторов
• Степень защиты: IP40 - предохраняет от контакта с внутренними деталями и попадания твёрдых предметов >1 мм; не защищён от воды
• Тип корпуса: литой, прочный, герметичный, рассчитан на длительную работу в условиях вибраций и перепадов температур

Совместимость и монтаж

NM8N-250Q EN совместим со штангами DIN 35 мм. Монтируется вертикально или горизонтально - гибкая ориентация удобна при компактной сборке щитов. Разрешено подключение силовых проводов как сверху, так и снизу корпуса - это упрощает маршрутизацию кабелей. Электрический расцепитель требует внешнего питания (обычно 24...240 В AC/DC), которое подаётся через отдельные клеммы. Для управления расцепителем используются сигналы от PLC, реле или системы удалённого контроля.

Безопасность и стандарты

NM8N-250Q EN соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных системах. Литой корпус обеспечивает механическую прочность и изолирует токоведущие части. Наличие электрического расцепителя позволяет реализовать сложные алгоритмы защиты, включая дистанционное отключение и сигнализацию аварии.

Преимущества

• Широкий диапазон настройки защит - можно точно подстроить под тип нагрузки, даже при нестандартных режимах работы
• Высокая отключающая способность (70 кА) - гарантирует безопасность в сетях с большими токами КЗ
• Гибкость монтажа - возможность подключения снизу и любая ориентация корпуса экономят место в щите
• Электрический расцепитель - даёт возможность интеграции в автоматизированные системы управления
• Литой корпус - долговечность, устойчивость к химическим воздействиям и механическим повреждениям

Ограничения применения

• Не предназначен для эксплуатации во влажных средах - степень защиты IP40 не защищает от брызг и влаги
• Требуется внешнее питание для электрического расцепителя - без него функция дистанционного отключения недоступна
• Не рекомендован для частых операций включения/выключения - оптимизирован для защиты, а не для частой коммутации
• Максимальный рабочий ток 63 А - не подходит для цепей выше этого значения

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими станками
• Распределительный щит насосной станции с частотными преобразователями
• Щит управления конвейерной линией с крупногабаритными двигателями
• Узел защиты энергообъекта с системой SCADA - расцепитель передаёт сигнал о срабатывании в центральный контроллер

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки диапазону 25,2–63 А - не превышайте верхний предел
• При использовании электрического расцепителя убедитесь, что источник питания (например, 24 В DC) подключен правильно - неверное подключение приведёт к отказу дистанционного отключения
• Используйте кабель с сечением, соответствующим 63 А - обычно 16–25 мм2 медный, в зависимости от материала изоляции и условий прокладки
• При монтаже с нижним подключением соблюдайте зазоры для свободного прохода кабелей - не перегружайте клеммы
• Для обслуживания используйте только инструменты с изолированными ручками - внутри аппарата находятся токоведущие элементы под напряжением
