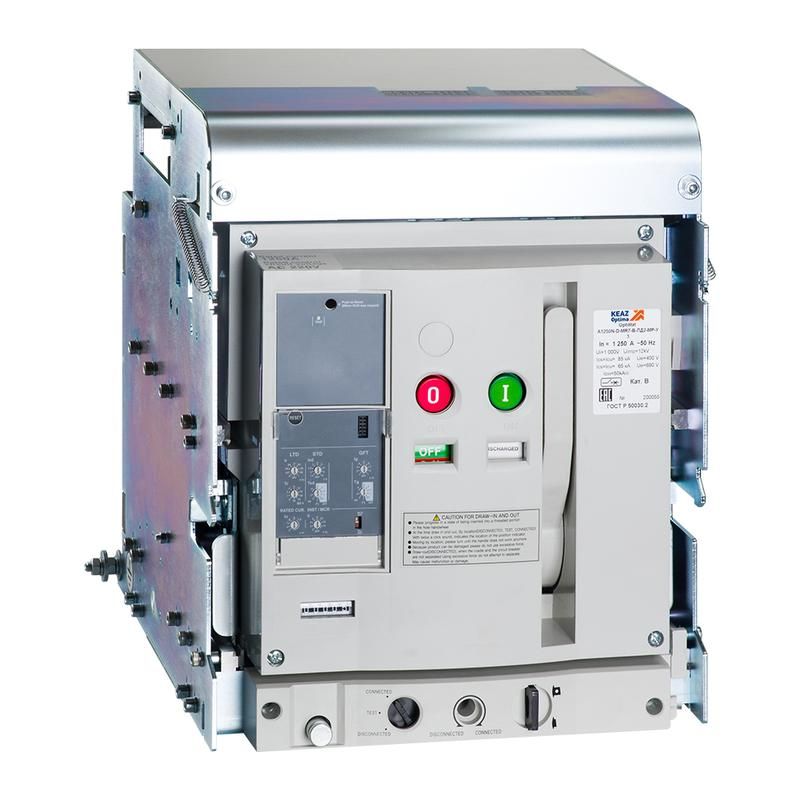

Выключатель автоматический 4п 1000А 85кА OptiMat A 1000 S2 4P 85 D MR7.0 B C2220 M2 P01 S1 03 КЭАЗ 314067

Автоматический выключатель воздушный 4P 1000A OptiMat A-1000-S2-85-D-MR7.0-B-C2220-M2-P01-S1-03 - это мощный распределительный аппарат от КЭАЗ, предназначенный для защиты и коммутации высокотоковых сетей до 690 В. Выпускается в серии OptiMat A и применяется там, где требуется надежная отсечка больших токов короткого замыкания - например, во вводных щитах крупных объектов.

Назначение и область применения

Автоматический выключатель воздушный 4P 1000A OptiMat A-1000-S2-85-D-MR7.0-B-C2220-M2-P01-S1-03 используется для защиты электрических цепей от перегрузок и коротких замыканий в системах переменного тока. Подходит для установки в главных распределительных пунктах, на входе в трансформаторные подстанции, у потребителей с большой нагрузкой - таких как промышленные цеха, насосные станции, системы кондиционирования большого масштаба.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях среднего класса напряжения, включая промышленные трехфазные сети.
• Номинальный ток: 1000 А - рассчитан на постоянную работу при нагрузках до тысячи ампер.
• Число полюсов: 4 - защищает все три фазы и ноль одновременно.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить сверхтоки до 85 тысяч ампер, что соответствует требованиям для зон с высокой потенциальной энергией КЗ.
• Тип расцепителя: электронный - позволяет точно настраивать пороги защиты по времени и величине тока, обеспечивает гибкую адаптацию под конкретную нагрузку.
• Диапазон настройки защиты от перегрузки: 400–1000 А - можно задать чувствительность от половины максимального значения до максимума.
• Степень защиты IP20 - защищен от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытых шкафов.
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы состояния (закрыт/открыт) в , сигнализацию или системы контроля.
• Привод: двигательный - обеспечивает удалённое управление и возможность автоматического включения после аварийного отключения.
• Подключение силовых проводов: болтовое - требует качественного затягивания контактных зажимов усилием, указанным в руководстве.
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать модуль из корпуса без демонтажа проводов для обслуживания или замены.
• Способ монтажа: монтажная плата - предназначен для установки на специальные рампы или платы в сборочных ячейках, не является самостоятельным шкафовым оборудованием.

Совместимость и монтаж

Автоматический выключатель воздушный 4P 1000A OptiMat A-1000-S2-85-D-MR7.0-B-C2220-M2-P01-S1-03 совместим с комплектными ячейками серии OptiMat A от КЭАЗ. Для правильной работы необходимо использовать рекомендованную направляющую рейку и соблюдать шаг монтажа. Благодаря выкатному механизму, сервисное обслуживание выполняется без отсоединения силовых кабелей - достаточно выдвинуть блок на роликах. Монтаж допускается только вертикально, согласно положению указанному в документации. Установка горизонтально запрещена - снижаются тепловые характеристики и срок службы расцепителя.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Электронный расцепитель имеет сертификаты на соответствие требованиям безопасности для оборудования категории IV по перенапряжениям. Автоматический выключатель воздушный 4P 1000A OptiMat A-1000-S2-85-D-MR7.0-B-C2220-M2-P01-S1-03 прошел испытания на механическую прочность, термическую стойкость и долговечность коммутаций.

Преимущества

• Высокая отключающая способность (85 кА) делает его подходящим даже для сложных энергообъектов с большим уровнем КЗ.
• Электронный расцепитель даёт точную настройку и функции диагностики - отличается от обычных тепловых аналогов.
• Выкатная конструкция значительно ускоряет ремонт и плановое обслуживание - не нужна полная разборка шкафа.
• Шесть вспомогательных контактов обеспечивают полноценную интеграцию в SCADA и другие системы управления.
• Моторный привод (опционально) позволяет реализовать дистанционное управление и автоматическое восстановление питания.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование на открытых площадках или в сырых условиях.
• Требуется жесткая фиксация на монтажной плате - нельзя устанавливать свободно или на стену без поддерживающей конструкции.
• Работает только при температуре окружающего воздуха +5…+40 C - экстремальная холод или жара снижают надежность расцепления.
• Не поддерживает функцию дифференциального тока - для защиты от утечек необходима установка отдельного УЗО.
• Габариты и масса значительны - требуют подготовленного места в шкафу и учета веса при монтаже.

Примеры использования

• Главный ввод в промышленном цехе с несколькими двигателями суммарной мощностью >500 кВт.
• Щитовая трансформаторной подстанции 6(10)/0,4 кВ - как основной рубильник на стороне НН.
• Управляемый пункт питания для конвейерной линии с частотными преобразователями.
• Централизованная система освещения крупного торгового комплекса с возможностью дистанционного отключения.

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут быть установлены на заводе на минимальный порог (400 А); скорректируйте под реальную нагрузку.
• Обязательно используйте момент затяжки болтов, указанный в техпаспорте - недотянутые контакты нагреваются, перетянутые - повреждают медные шины.
• При использовании моторного привода предусмотрите резервное питание 24 В DC - чтобы механизм работал даже при отключении основного напряжения.
• Проверяйте состояние контактов каждые 6 месяцев - особенно при работе с колеблющимися нагрузками (например, сварочные аппараты).
• Для удобства ремонта заранее спроектируйте место для выдвижения аппарата - минимум 1 метр свободного пространства перед шкафом.
