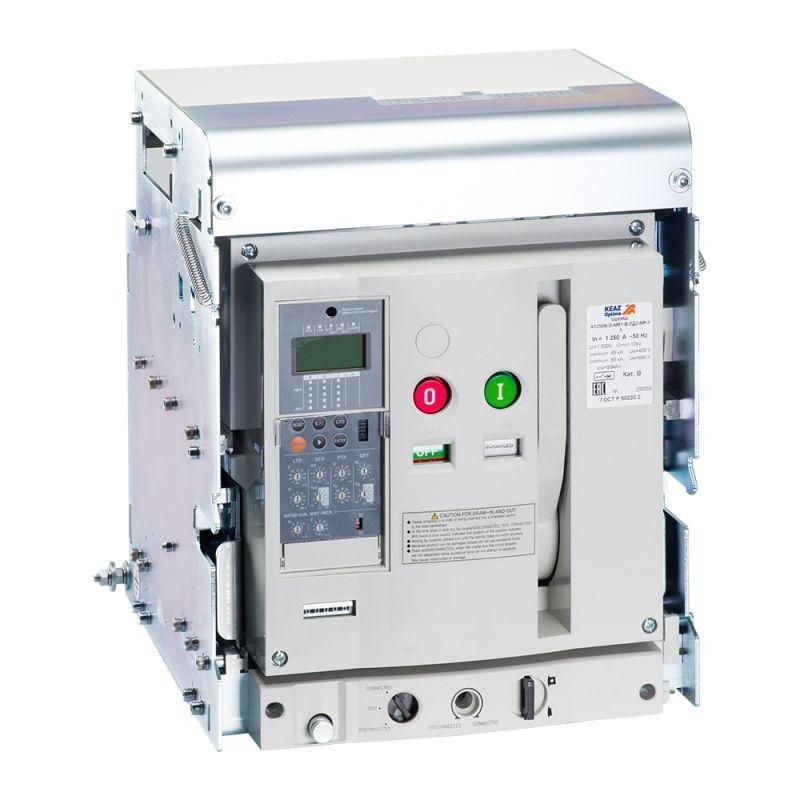

Выключатель автоматический 3п 1000А OptiMat A 1000 S2 3P 85 D MR8.0 B C2200 M2 P01 S1 03 КЭАЗ 277193

Автоматический выключатель воздушный OptiMat A-1000-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 от КЭАЗ предназначен для защиты мощных электрических цепей переменного тока в промышленных объектах. Этот выключатель сочетает высокую отключающую способность, электронную защиту и возможность удалённого управления, что делает его надёжным решением для трансформаторных подстанций и генераторных установок.

Назначение и область применения

Автоматический выключатель воздушный OptiMat A-1000-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 используется для защиты оборудования от перегрузок, коротких замыканий и аварийных режимов. Применяется в энергообъектах: на вводах трансформаторов, у генераторов, в распределительных устройствах средней и большой мощности. Подходит для систем с частотой 50/60 Гц и напряжением до 690 В. Установка возможна в закрытых помещениях с контролируемым микроклиматом.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: электронный - позволяет точно настраивать пороги защиты
• Диапазон настройки защиты от перегрузки: 400–1000 А - можно адаптировать под нагрузку без замены аппарата
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Частота: 50/60 Гц
• Диапазон рабочих температур: от –25 C до +70 C
• Климатическое исполнение: У3 - для умеренного климата, в помещении
• Тип подключения: болтовое - требует фиксации проводов гайками
• Количество переключающих контактов: 6 - для сигнализации состояния (закрыт/открыт/неисправен)
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Автоматический выключатель воздушный OptiMat A-1000-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03 имеет выдвижную конструкцию - позволяет извлекать аппарат из корпуса без демонтажа проводов. Монтаж осуществляется на монтажную плату, которая должна быть жестко закреплена и соответствовать требованиям по механической прочности. Для подключения силовых кабелей используются болты - необходимо соблюдать момент затяжки, указанный в руководстве. Привод включает ручной и моторный (ПД2, 220 В AC) варианты - моторный привод обеспечивает дистанционное управление через внешние системы автоматизации.

Безопасность и стандарты

Изделие соответствует ГОСТ P 50030.2-2010, который регламентирует требования к воздушным выключателям. Электронный расцепитель обеспечивает селективную защиту, снижая риск ложных срабатываний. Высокая отключающая способность (85 кА) гарантирует безопасное отключение даже при крупном КЗ. IP20 не предусматривает защиту от влаги - применение вне герметичных шкафов запрещено.

Преимущества

• Электронный расцепитель с широким диапазоном настройки (400–1000 А) - точная адаптация под конкретную нагрузку
• Выдвижная конструкция - удобство обслуживания и замены без отключения всей сети
• Поддержка двух типов привода - ручной и моторный (220 В AC) - гибкость управления
• Шесть переключающих контактов - позволяют интегрировать сигналы в SCADA и системы контроля
• Совместимость с дополнительными модулями - можно подключить независимый расцепитель, блокировки, индикацию

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP20 исключает использование во влажной, пыльной или агрессивной среде
• Требуется стационарная установка на монтажную плату - нельзя использовать как переносной или временный аппарат
• Работает только с переменным током - не совместим с постоянным током (DC)
• Максимальная температура окружающей среды +70 C - не допускается установка рядом с источниками сильного тепла без принудительного охлаждения
• Для работы моторного привода требуется питание 220 В AC - необходима отдельная линия питания

Примеры использования

• Защита входного автомата на трансформаторе 10/0,4 кВ в промышленном цехе
• Отключение генераторной установки при перегрузке или КЗ
• Центральный выключатель в распределительном щите с несколькими ответвлениями
• Система бесперебойного питания (UPS) с байпасом, где нужна селективная координация

Практические советы

• При монтаже проверьте соответствие сечения кабелей номинальному току 1000 А - используйте медные жилы минимум 2×240 мм2
• Обязательно заземлите раму выключателя и монтажную плиту - это требование безопасности
• Настройку расцепителя выполняйте после подключения нагрузки - используйте тестовый ток, близкий к реальному
• Для моторного привода ПД2 убедитесь, что напряжение 220 В AC стабильно - скачки вызывают отказы
• Проверяйте состояние болтовых соединений каждые 6–12 месяцев - ослабление увеличивает нагрев
• При использовании с независимым расцепителем - определите логику его срабатывания (например, по сигналу пожарной тревоги)
