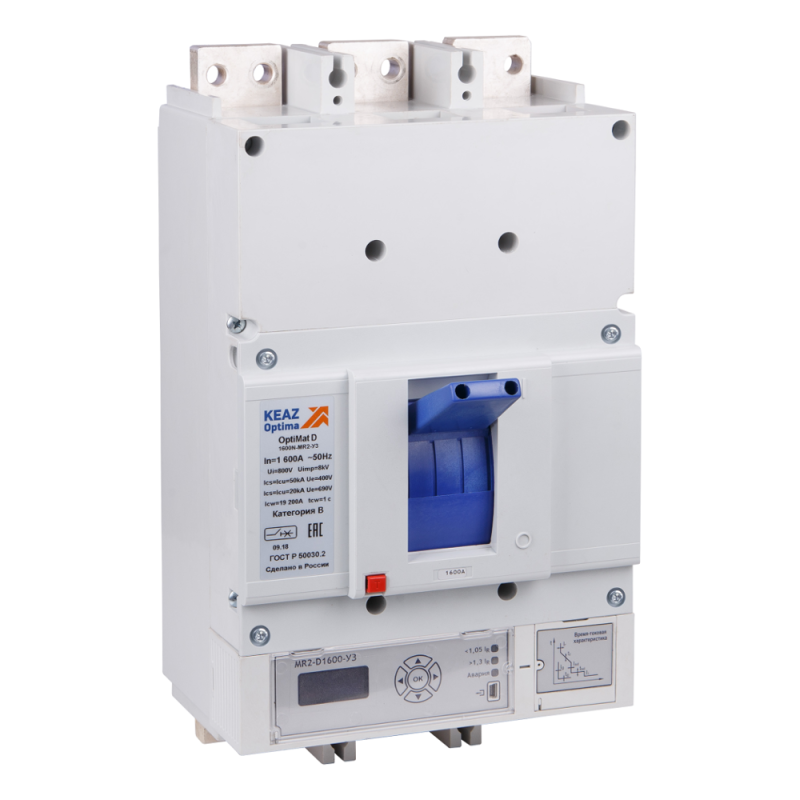

Выключатель автоматический OptiMat D1000N-MR2-У3-РЕГ | 353191 КЭАЗ

Автоматический выключатель D1000N-MR2-У3-РЕГ от КЭАЗ предназначен для защиты электрических цепей высокой мощности от перегрузок и коротких замыканий. Устройство с номинальным током 1000 А и отключающей способностью 85 кА применяется в распределительных щитах промышленных объектов, особенно там, где требуется управление через моторный привод.

Назначение и область применения

D1000N-MR2-У3-РЕГ используется для коммутации и защиты силовых цепей переменного тока в промышленных системах. Подходит для питания крупногабаритного оборудования: компрессоров, насосов, печей, конвейеров и других нагрузок до 1000 А. Благодаря наличию моторного привода, выключатель можно управлять дистанционно - это удобно для автоматизированных производственных линий и удалённых щитовых.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 1000 А - максимальная постоянная нагрузка, которую выдерживает аппарат без срабатывания
• Отключающая способность Icu: 85 кА - способен безопасно отключить цепь даже при сверхтоке короткого замыкания до 85 тысяч ампер
• Номинальное напряжение: 400–690 В - работает в сетях среднего и высокого напряжения, включая промышленные 400 В и 660 В
• Диапазон настройки защиты от перегрузки: 400–1000 А - позволяет точно адаптировать порог срабатывания под реальную нагрузку
• Моторный привод: да - обеспечивает дистанционное включение/выключение без ручного воздействия
• Конструкция: встраиваемое устройство фиксированной установки - монтируется жестко в шкаф, не снимается при обслуживании
• Степень защиты IP30 - защищено от доступа инструментов и частиц больше 2,5 мм, но не герметично; не предназначено для уличной или влажной среды
• Тип элемента управления: рычажковый - ручное управление осуществляется механическим рычагом
• Тип подключения: винтовое - провода зажимаются болтами, требует качественного затягивания
• Вспомогательные контакты: 0 - нет сигналов состояния (вкл./выкл.) для системы автоматизации

Совместимость и монтаж

D1000N-MR2-У3-РЕГ устанавливается в сборные металлические шкафы с соответствующими направляющими. Поскольку это устройство фиксированной установки, его нельзя извлечь без демонтажа всей конструкции. Для монтажа необходим доступ к задней части аппарата - клеммы расположены снизу и сзади. Подключение выполняется медными или алюминиевыми проводниками с площадью сечения, соответствующей требованиям для 1000 А. Обязательно соблюдайте момент затяжки винтов - указан в документации завода-изготовителя. Моторный привод подключается к внешнему управляющему контуру 24 В или 220 В - проверьте совместимость с вашей системой автоматики.

Безопасность и стандарты

Выключатель соответствует международным нормам для распределительных устройств (IEC 60947-2). Применение в соответствии с ГОСТ Р 50030.2 обеспечивает надёжную работу в условиях промышленного производства. Наличие моторного привода требует выполнения правил безопасности при работе с энергоустановками - запрещено открывать корпус при наличии напряжения.

Преимущества

• Высокая отключающая способность (85 кА) - гарантирует безопасность даже при аварийных режимах в крупных сетях
• Широкий диапазон регулировки защиты от перегрузки (400–1000 А) - точная настройка под конкретную нагрузку снижает ложные срабатывания
• Интегрированный моторный привод - исключает необходимость ручного доступа к выключателю, повышает безопасность и удобство управления
• Фиксированная конструкция - минимизирует риск случайного отключения и увеличивает долговечность в вибрационных условиях

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP30 не обеспечивает герметичность
• Отсутствие вспомогательных контактов - невозможно получить сигнализацию положения (вкл./выкл.) без внешних модулей
• Требуется профессиональный монтаж - работа с током 1000 А допускается только квалифицированным персоналом
• Не подходит для частых операций включения/выключения - рассчитан на основную защиту, а не на частую коммутацию

Примеры использования

• Защита главного входа в промышленный цех с мощностью более 500 кВт
• Коммутирующее устройство перед большими электропечами или термическими установками
• Центральный выключатель в распределительном пункте с дистанционным управлением от SCADA-системы
• Щитовая на производстве с конвейерной линией, где необходимо отключать питание без доступа к оборудованию

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и класса защиты - для 1000 А обычно используют многожильные медные провода с сечением 2×185 мм2 или аналоги
• Настройку тока срабатывания перегрузки выполняйте после запуска оборудования - используйте тестовый ток, близкий к рабочему
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и стабильность напряжения
• Регулярно проверяйте состояние винтовых клемм - при больших токах возможен нагрев и ослабление контакта
• D1000N-MR2-У3-РЕГ от КЭАЗ - это надёжное решение для базовой защиты, но для сложных систем автоматики рекомендуется дозаказать вспомогательные контакты отдельно
