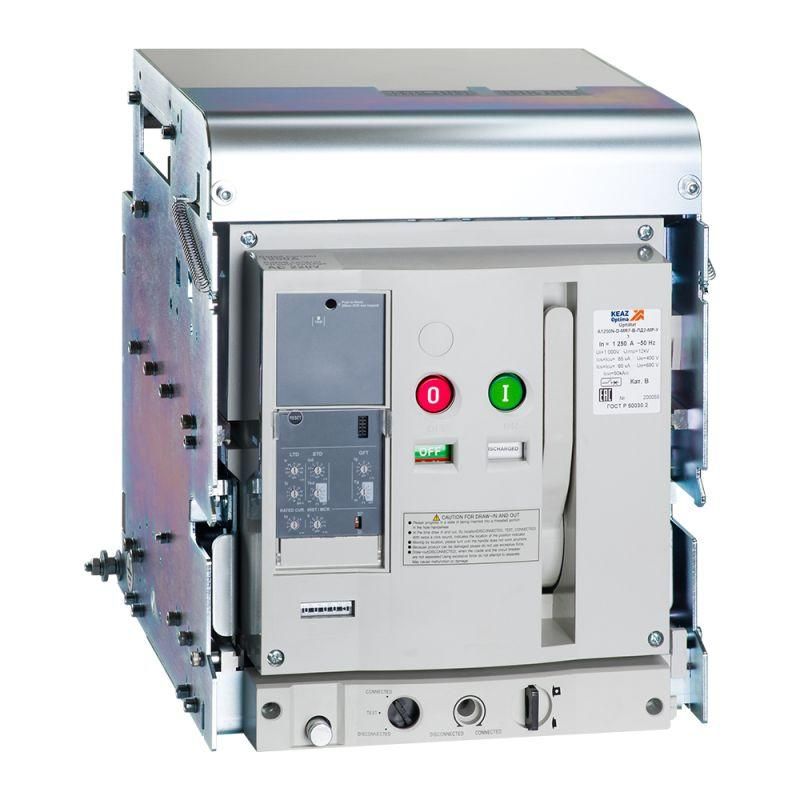

Выключатель автоматический 4п 1600А OptiMat A 1600 S2 4P 85 D MR7.0 B C2220 M2 P01 S1 03 КЭАЗ 314084

Автоматический выключатель воздушный 4P 1600A OptiMat A-1600-S2-85-D-MR7.0-B-C2220-M2-P01-S1-03 - это надёжное устройство для защиты мощных электрических сетей от перегрузок и коротких замыканий. Произведённый КЭАЗ, он предназначен для установки в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и управление через двигательный привод.

Назначение и область применения

Автоматический выключатель воздушный 4P 1600A OptiMat A используется для защиты силовых цепей постоянного и переменного тока до 690 В. Подходит для крупных объектов: промышленные предприятия, энергообъекты, системы питания насосных станций, конвейеров, компрессоров и других нагрузок свыше 1 МВт. Применяется там, где важна быстрая отсечка аварийных токов и возможность удалённого управления.

Технические характеристики

• Номинальный ток: 1600 А - максимальный рабочий ток, который выключатель может длительно проводить без повреждений;
• Номинальное напряжение: 690 В - допустимое напряжение сети, выше которого применение запрещено;
• Номинальная отключающая способность: 85 кА - максимальный ток короткого замыкания, который устройство способно безопасно отключить;
• Число полюсов: 4 - защищает все три фазы и ноль одновременно;
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени;
• Диапазон настройки защиты от перегрузки: 640–1600 А - можно задать чувствительность защиты под конкретную нагрузку;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытый шкаф;
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (закрыт/открыт), дистанционного управления и блокировок;
• Привод: двигательный - обеспечивает автоматическое включение/отключение через внешний сигнал, без ручного воздействия;
• Монтаж: на монтажную плату - устанавливается в специальные направляющие внутри распределительного щита;
• Подключение: болтовое - силовые кабели крепятся гайками на клеммах, требуют точного момента затяжки;
• Управление: кнопка нажимная - ручное включение/отключение осуществляется механически через переднюю панель;
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать аппарат из щита без демонтажа проводов для обслуживания.

Совместимость и монтаж

Автоматический выключатель воздушный 4P 1600A OptiMat A совместим с шасси и направляющими стандарта КЭАЗ OptiMat A. Для монтажа необходима металлическая плита толщиной не менее 2 мм с отверстиями под крепления. Установка выполняется только в закрытых щитах класса защиты не ниже IP54. Болтовые соединения должны затягиваться моментом 40–50 Нм - проверьте рекомендации производителя для каждого типа кабеля. Выдвижная конструкция позволяет легко достать выключатель для диагностики или замены - достаточно открыть дверцу шкафа и потянуть за ручку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту - отключение происходит только на участке аварии, минимизируя простои. Все материалы корпуса самозагасающие, что снижает риск распространения пламени. Отключение при КЗ происходит за время менее 20 мс, что исключает повреждение оборудования.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для зон с большой короткозамкнутой мощностью;
• Электронный расцепитель - точная настройка, возможность программирования времятоковых характеристик;
• Выкатная конструкция - сервис без отключения всей системы;
• Шесть вспомогательных контактов - удобно для интеграции в систему АСУ ТП или SCADA;
• Двигательный привод - реализация автоматического управления по команде с пульта или PLC;
• Регулируемый порог перегрузки (640–1600 А) - адаптация под различные типы нагрузок без замены аппарата.

Ограничения применения

• Не предназначена для открытых площадок - степень защиты IP20 требует герметичного шкафа;
• Не работает без внешнего питания для двигателя привода - необходимо подвести U~ 24…230 В для управления;
• Не подходит для частотных преобразователей без дополнительных фильтров - возможны ложные срабатывания из-за гармоник;
• Требуется регулярная проверка затяжки болтов - ослабление вызывает нагрев и выход из строя;
• Не рекомендуется использовать в средах с повышенной вибрацией без дополнительной амортизации.

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими трансформаторами;
• Защита главного питателя конвейерной линии на заводе по производству стали;
• Щитовая автоматика на насосной станции водоснабжения с двумя резервными насосами;
• Центральный выключатель в системе бесперебойного питания (UPS) мощностью более 1 МВА.

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут отличаться от заявленных на заводе;
• Для работы с двигателем привода обязательно подключите источник управления - без него автомат будет работать только вручную;
• При использовании в многоконтурных системах используйте координацию по времени между расцепителями - чтобы избежать массового отключения;
• Обязательно соблюдайте посадочные размеры - выкатная рамка имеет жестко заданные крепления, не подходящие под другие модели;
• Проверяйте температурный режим вокруг аппарата - при работе рядом с нагреваемыми элементами возможен перегрев расцепителя;
• При замене старого автомата - сохраняйте схему подключения вспомогательных контактов, особенно если они связаны с системой безопасности.
