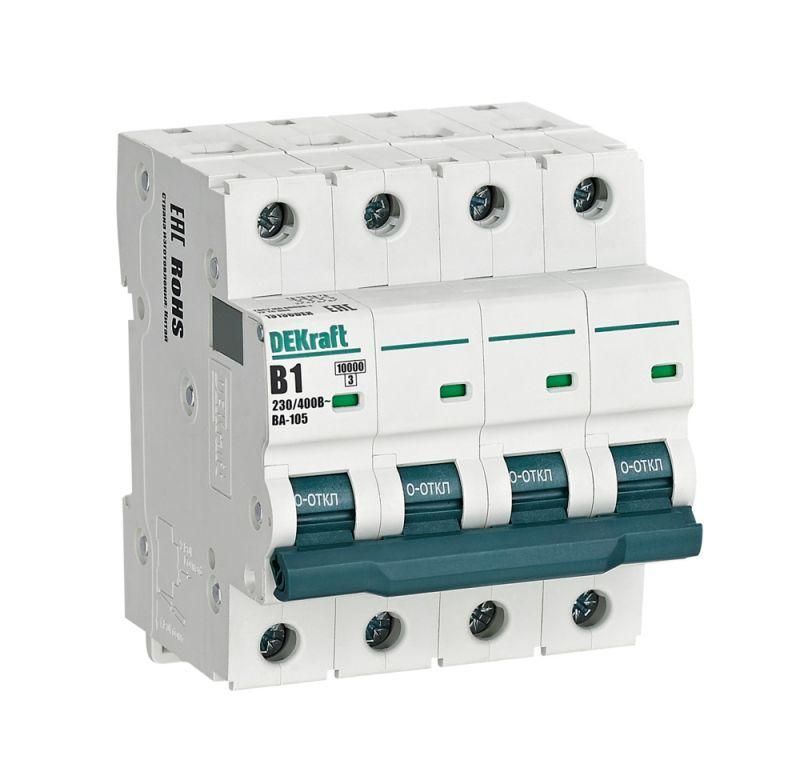

Выключатель автоматический модульный 4п B 1А 10кА ВА-105 DEKraft 13136DEK APC

Автоматический выключатель ВА-105 от DEKraft - четырёхполюсное устройство на 1 А с характеристикой B и отключающей способностью 10 кА, предназначенное для защиты цепей переменного тока в распределительных щитах. Устройство совместимо с DIN-рейкой и корпусами DEKraft и Systeme Electric.

Назначение и область применения

ВА-105 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для управления нагрузками с умеренным пусковым током - например, освещением, бытовыми приборами, маломощными насосами и контроллерами. Четыре полюса позволяют одновременно отключать все фазы и ноль, что важно в системах TN-S и TT. Применяется в жилых, офисных и промышленных щитах, где требуется точная защита слаботочных и сигнальных контуров.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 4 - защищает три фазы и нулевой проводник одновременно
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, подходит для чувствительных нагрузок без больших пусковых токов
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 230 В AC
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Частота: 50/60 Гц - работает в сетях России и Европы
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Монтаж: на DIN-рейку шириной 35 мм
• Ширина: 4 модуля (72 мм) - занимает 4 ячейки по 18 мм каждая
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

ВА-105 легко устанавливается на стандартную DIN-рейку. Ширина 4 модуля позволяет разместить его в любом типовом щите. Устройство полностью совместимо с корпусами DEKraft и Systeme Electric - можно использовать оригинальные крышки, клеммы и крепления этих серий. На левой стороне есть место для установки дополнительных аксессуаров: например, катушек включения, блокировок или сигнализаторов положения контактов. Механизм мгновенного отключения обеспечивает надёжное срабатывание даже при частых операциях.

Особенности конструкции

Корпус ВА-105 усилен шестью монолитными заклёпками - это снижает риск деформации при механическом воздействии. Боковые каналы охлаждения обеспечивают лучший теплоотвод, что особенно важно при длительной работе при повышенных температурах. Конструкция не предусматривает обслуживания - устройство является невосстановляемым и требует замены после срабатывания.

Преимущества

• Высокая надёжность благодаря усиленному корпусу и качественному механизму
• Устойчивость к нагреву - боковые охладители поддерживают стабильную работу в плотных щитах
• Полную совместимость с популярными сериями DEKraft и Systeme Electric
• Доступность дополнительных аксессуаров для расширения функциональности
• Длительная гарантия - 5 лет, что выше среднего для аналогичных устройств

Ограничения применения

• Не предназначена для трёхфазных двигателей с высокими пусковыми токами - характеристика B слишком чувствительна
• IP20 не допускает использование во влажных помещениях, на улице или в пыльных условиях без дополнительной защиты
• Номинальный ток всего 1 А - не подходит для мощных потребителей (например, обогревателей, сварочных аппаратов)
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита цепей управления PLC в промышленных щитах
• Отключение светильников и розеток в этажных щитках многоквартирных домов
• Контроль питания термореле, датчиков и маломощных реле в системах автоматизации
• Щиты охранной сигнализации, видеонаблюдения, систем связи

Практические советы

• При проектировании учтите, что 1 А - очень малый ток; проверьте суммарную нагрузку всех подключённых устройств
• Используйте ВА-105 только в паре с подходящими УЗО, если требуется защита от утечек тока
• При монтаже в плотный щит следите, чтобы боковые охладители не были заблокированы другими элементами
• Для удобства обслуживания выбирайте корпуса DEKraft с передней панелью, позволяющей видеть положение рычага
• Артикул 13136dek - единственный номер для заказа этого конкретного варианта; другие артикулы могут отличаться по току или числу полюсов
