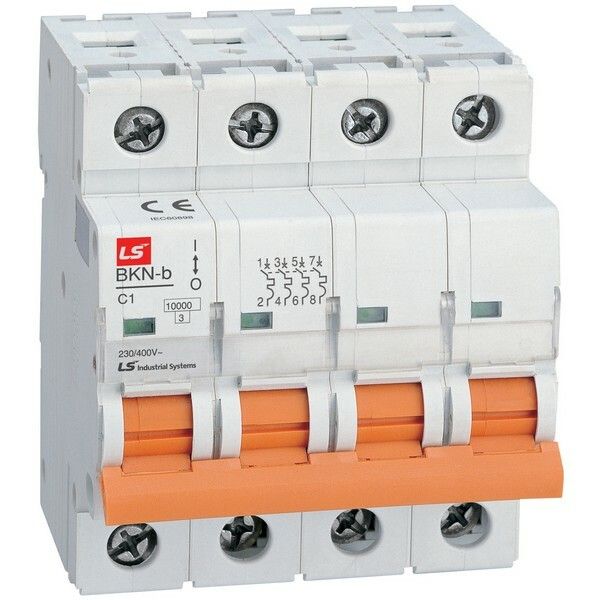

Автоматический выключатель BKN-b 4p C40A | 061404388B Lsis

Автоматический выключатель модульный 4 полюса C 40А 10кА BKN-b от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат надёжно работает в распределительных щитах с DIN-рейкой и подходит для промышленного и коммерческого оборудования.

Назначение и область применения

Автоматический выключатель модульный 4 полюса C 40А 10кА BKN-b защищает четырёхпроводные трёхфазные сети напряжением 380 В. Он срабатывает при превышении допустимой нагрузки (тепловой расцепитель) и при аварийных токах короткого замыкания (электромагнитный расцепитель). Применяется в силовых щитах на объектах: производственные линии, насосные станции, системы вентиляции, кондиционирования, освещение крупных помещений.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Четыре полюса — позволяет отключать все три фазы и ноль одновременно;
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика расцепителя C — срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, двигатели, трансформаторы);
• Напряжение: 380 В переменного тока — рассчитан исключительно на трёхфазную сеть;
• Тип расцепителя: электромагнитный и тепловой — двойная защита от КЗ и перегрузки;
• Ширина: 4 модуля (72 мм) — занимает стандартное место на DIN-рейке;
• Степень защиты IP20 — предохраняет от контакта с пальцами, но не защищён от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от -5°C до +40°C — не рекомендуется использовать в неотапливаемых помещениях зимой или на улице;
• Монтаж: на DIN-рейку типа TS35 — совместим со всеми стандартными шинами.

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса C 40А 10кА BKN-b устанавливается на DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние зажимы — вход и выход можно менять местами, но рекомендуется соблюдать стандарт: питание сверху, нагрузка снизу. Для правильной работы необходимо обеспечить плотный контакт жил с зажимами: сечение кабеля — от 1,5 до 25 мм² медных проводов. Монтаж возможен только в сухих, хорошо вентилируемых щитах. Установка в условиях повышенной влажности или запылённости требует дополнительной защиты корпуса.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC/EN 60947-2. Конструкция выполнена из самозатухающего пластика, что снижает риск распространения пламени. Наличие механической блокировки предотвращает случайное включение при обслуживании. Сертифицирован для использования в системах с глухозаземлённой нейтралью TN-S и TN-C-S.

Преимущества

• Устойчивость к импульсным нагрузкам благодаря характеристике C — меньше ложных срабатываний при пуске двигателей;
• Надёжное отключение даже при высоких токах КЗ — 10 кА обеспечивают безопасность в сетях с малым сопротивлением;
• Компактная форма — экономит место в щите при использовании нескольких автоматов;
• Яркая индикация положения — рычаг чётко показывает состояние “ВКЛ” / “ВЫКЛ” / “ТРИП”;
• Производство LS Electric — известный бренд с долгой историей в области промышленной автоматики.

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 50 Гц;
• Не подходит для открытых площадок, уличных щитов или сырых помещений из-за IP20;
• Не используется при температурах ниже -5°C — возможны отказы расцепителей;
• Не предназначен для частого включения/выключения — не является контактором;
• Не защищает от утечек тока на землю — для этого требуется УЗО.

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем мощностью до 18 кВт;
• Отключение питания группы светильников в торговом зале;
• Щит управления конвейерной линией с несколькими приводами;
• Распределительный щит офисного здания с групповым отключением всех фаз.

Практические советы

• Выбирая автоматический выключатель модульный 4 полюса C 40А 10кА BKN-b, проверьте соответствие сечения кабеля — слишком тонкий провод вызовет нагрев, слишком толстый — плохой контакт;
• При установке в щит с множеством автоматов — располагайте его рядом с другими 4-полюсными устройствами для удобства обслуживания;
• Обязательно используйте этот аппарат вместе с УЗО, если есть риск поражения током (например, в помещениях с водой или металлическими поверхностями);
• Не забудьте про маркировку: пометьте каждый автомат на щите — это ускорит поиск неисправности;
• Проверяйте работу устройства раз в год: переведите рычаг в положение “ВЫКЛ”, затем снова “ВКЛ” — так тестируется механика расцепления.
