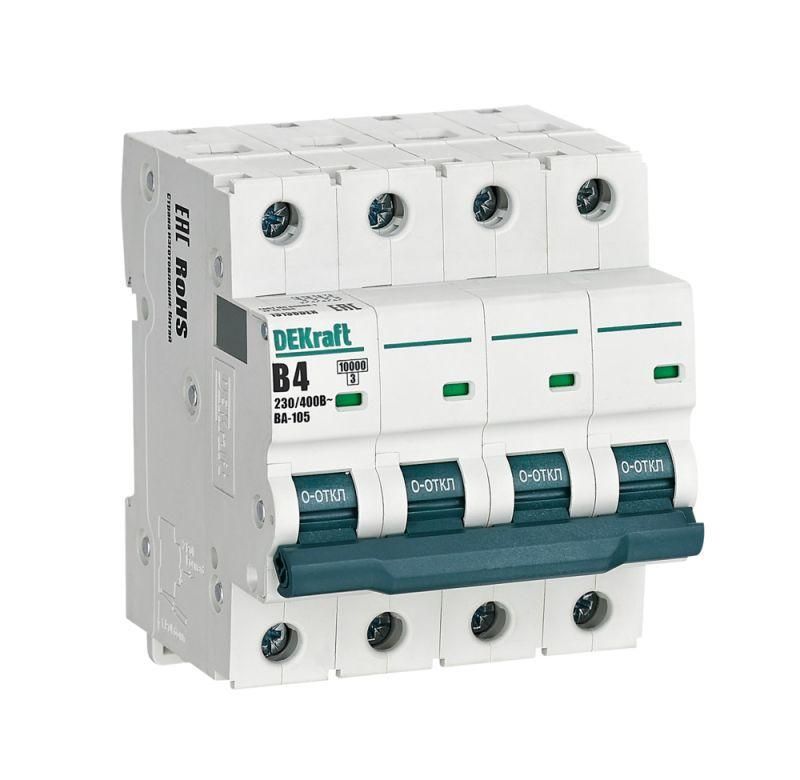

Выключатель автоматический модульный 4п B 4А 10кА ВА-105 DEKraft 13138DEK APC

Автоматический выключатель ВА-105 DEKRAFT - четырёхполюсное устройство на 4 А с характеристикой B и отключающей способностью 10 кА, предназначенное для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку, совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Выключатель ВА-105 DEKRAFT используется для защиты электрических цепей с номинальным напряжением до 400 В переменного тока частотой 50–60 Гц. Применяется в распределительных щитах жилых, офисных и промышленных объектах - особенно там, где требуется надёжная защита групповых линий освещения, бытовой техники и слаботочных систем. Характеристика B делает его подходящим для нагрузок с умеренным пусковым током, например, для светильников, компьютеров, маломощных насосов и контрольной аппаратуры.

Технические характеристики

• Номинальный ток: 4 А
• Количество полюсов: 4
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: B - срабатывает при токе 3–5 In
• Частота: 50–60 Гц
• Модульная ширина: 4 модуля (72 мм)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ
• Способ монтажа: на DIN-рейку 35 мм
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Выключатель ВА-105 DEKRAFT монтируется на стандартную DIN-рейку шириной 35 мм. Его корпус имеет фиксирующие защёлки, обеспечивающие плотное и надёжное крепление. Устройство полностью совместимо с сериями корпусов DEKraft и Systeme Electric - можно использовать существующие щиты этих брендов без доработок. На левой стороне аппарата предусмотрено место для установки дополнительных аксессуаров: контакторов, реле времени, сигнализаторов положения. Монтаж выполняется без инструментов - просто защёлкивается на рейку.

Особенности конструкции

Корпус ВА-105 DEKRAFT усилен шестью монолитными заклёпками, что снижает риск деформации при механическом воздействии. Боковые каналы охлаждения позволяют эффективнее рассеивать тепло, сохраняя стабильность работы даже при повышенной температуре окружающей среды. Механизм мгновенной коммутации обеспечивает быстрое отключение при аварийном токе, минимизируя время горения дуги.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для сетей с возможными большими токами КЗ
• Улучшенная теплостойкость благодаря боковым каналам охлаждения
• Надёжный корпус с усиленной конструкцией
• Поддержка дополнительных аксессуаров - расширяемость функционала
• Полную совместимость с популярными щитовыми решениями DEKraft и Systeme Electric

Ограничения применения

• Не предназначена для постоянной работы при температурах выше +40 C без принудительного охлаждения
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с пылевой нагрузкой
• Характеристика B не рекомендована для мощных двигателей или оборудования с высоким пусковым током (например, компрессоров, сварочных аппаратов)
• Работает только с переменным током - не подходит для DC-цепей

Примеры использования

• Защита группы осветительных приборов в офисе
• Щитовая защита контроллеров и PLC-устройств
• Распределительный щит на производстве для питания датчиков и пневматических клапанов
• Линия питания серверного оборудования в небольшом помещении

Практические советы

• При проектировании щита учтите, что ширина ВА-105 DEKRAFT составляет 72 мм - планируйте свободное место рядом для проводов и других устройств
• Используйте только аксессуары, официально совместимые с DEKraft - другие могут не фиксироваться или вызывать перегрев
• Перед монтажом проверьте соответствие номинального тока нагрузки (не более 4 А на каждый полюс)
• Для условий с колебаниями температуры - избегайте установки рядом с нагревательными элементами
• При замене старого автомата - убедитесь, что новый ВА-105 DEKRAFT имеет ту же характеристику B и количество полюсов
