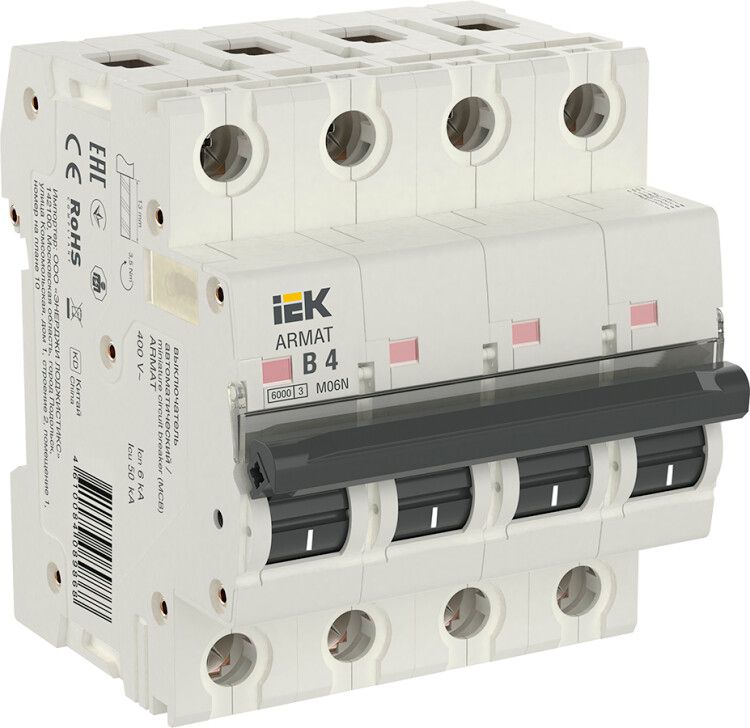

Выключатель автоматический четырехполюсный M06N 4P B 4А 6кА ARMAT | AR-M06N-4-B004 IEK

Автоматический выключатель четырехполюсный B 4А 6кА серия M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для установки в щитках жилых и общественных зданий, обеспечивает надёжную работу при температуре от -40C до +70C.

Назначение и область применения

Автоматический выключатель четырехполюсный B 4А 6кА серия M06N защищает электрические цепи с четырьмя фазами и нулём - например, трёхфазные нагрузки с нейтралью: электроплиты, насосы, системы вентиляции, оборудование на объектах с TN-S или TT системой заземления. Подходит для бытового и аналогичного коммерческого использования. Применяется в распределительных щитах квартир, офисов, малых производств.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для освещения и бытовой техники
• Количество полюсов: 4 - отключаются все провода: L1, L2, L3, N
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (по 17,5 мм каждый)
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при рабочих напряжениях до 400 В
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Рабочий диапазон температур: -40…+70 C - работает в холодных и жарких помещениях
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает энергию пробоя
• Цвет корпуса: белый
• Гарантия: 15 лет

Совместимость и монтаж

Автоматический выключатель четырехполюсный B 4А 6кА серия M06N монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите - 4 модуля. Все четыре полюса подключаются последовательно: три фазы и ноль. Обязательно соблюдать полярность при подключении нейтрали. Клеммы рассчитаны на кабели сечением от 0,5 до 25 мм2. Не допускается использование многожильных проводов без наконечников. Установка возможна только в закрытых щитах с уровнем защиты не ниже IP54.

Безопасность и стандарты

Автоматический выключатель четырехполюсный B 4А 6кА серия M06N соответствует требованиям ГОСТ IEC 60898-1 и ГОСТ R 50345. Сертифицирован для работы в условиях климатического исполнения УХЛ4 - умеренный и холодный климат с повышенной влажностью. Отличается высокой механической прочностью и термостойкостью материалов корпуса. Класс токоограничения 3 повышает безопасность при аварийных режимах.

Преимущества

• Высокая надёжность благодаря двойному расцепителю: тепловому (для перегрузок) и электромагнитному (для КЗ)
• Долгий срок службы - 15 лет гарантии
• Широкий диапазон рабочих температур позволяет использовать в неотапливаемых помещениях
• Поддержка подключения кабелей большого сечения (до 25 мм2) - удобно для мощных нагрузок
• Совместимость со всей серией ARMAT - легко заменить или расширить щит

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для защиты двигателей, сварочных аппаратов и оборудования с высокими пусковыми токами - характеристика B слишком чувствительна
• Не используется в сетях постоянного тока - только переменный ток 50 Гц
• Номинальный ток 4 А ограничен - не подходит для групповых линий с суммарной нагрузкой выше 0,9 кВт

Примеры использования

• Защита трёхфазной электроплиты с нейтральным проводом в квартире
• Щитовая защита кондиционера с внешним блоком и нулевой шиной
• Распределительный щит в административном здании для группы розеток 380 В
• Обеспечение безопасности сети в мастерской с однофазным оборудованием, запитанным через трёхфазный ввод

Практические советы

• Выбирая автоматический выключатель четырехполюсный B 4А 6кА серия M06N, проверьте, что ваша нагрузка не превышает 4 А - иначе будет ложное срабатывание
• При подключении нуля используйте цветную маркировку - белый/серый провод всегда идёт на N-полюс
• Для увеличения срока службы не устанавливайте рядом с источниками тепла (например, возле нагревательных элементов)
• Если нужна защита от скачков напряжения - параллельно установите УЗИП; этот выключатель не реагирует на перенапряжения
• При замене старого автомата - совпадают ли количество полюсов и модульность? Автоматический выключатель четырехполюсный B 4А 6кА серия M06N требует точно такой же места в щите
