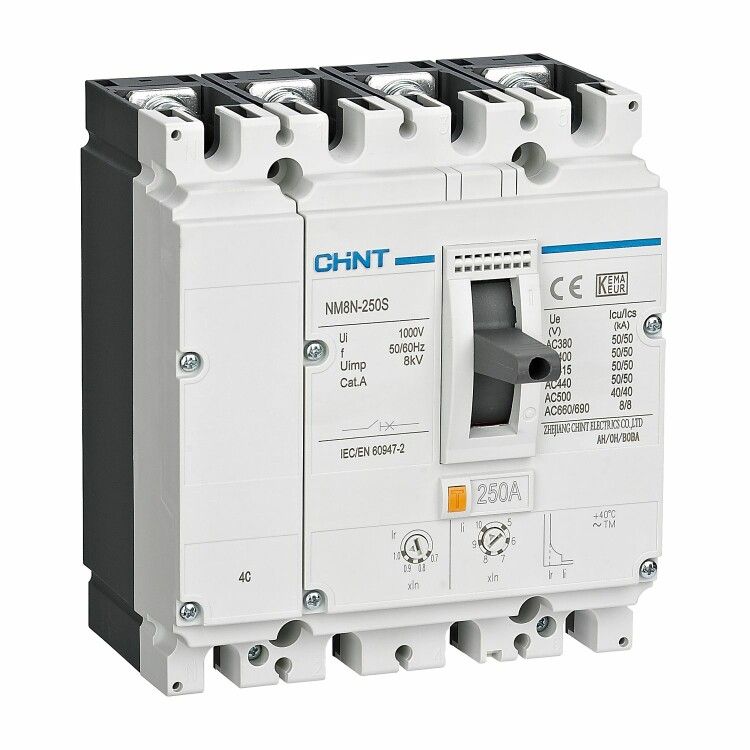

Выключатель автоматический NM8NDC-125S TM 4P 80А 50кА с рег. термомаг. расцепителем (R) | 271808 CHINT

Автоматический выключатель CHINT NM8NDC-125S TM с термомагнитным расцепителем — это надёжное устройство для защиты четырёхпроводных цепей переменного и постоянного тока. Номинальный ток 80 А и отключающая способность 50 кА делают его подходящим для промышленных распределительных щитов, где важна устойчивость к высоким аварийным токам.

Назначение и область применения

CHINT NM8NDC-125S TM используется для защиты электрических цепей от перегрузок, коротких замыканий и внезапного снижения напряжения. Подходит для установки в распределительных щитах промышленных объектов: на входе в оборудование, для питания станков, конвейеров, насосов и других трёхфазных нагрузок. Также применяется там, где требуется полное отключение цепи — например, при обслуживании или ремонте.

Технические характеристики

• Номинальное напряжение: до 690 В переменного тока (50/60 Гц), до 1000 В постоянного тока
• Количество полюсов: 4
• Номинальный ток: 80 А
• Отключающая способность: 50 кА — способен безопасно прервать максимальный ток короткого замыкания
• Защита от перегрузки: настраивается в диапазоне 56–80 А
• Защита от короткого замыкания: срабатывает при токе 800 А и выше
• Степень защиты: IP40 — защищён от предметов больше 1 мм, но не от воды и пыли
• Тип расцепителя: термомагнитный — сочетает тепловую (для перегрузок) и магнитную (для КЗ) защиты
• Конструкция: литой корпус — прочная герметичная оболочка, исключающая доступ к токоведущим частям

Совместимость и монтаж

CHINT NM8NDC-125S TM можно устанавливать в любом положении: вертикально, горизонтально, даже с нижним подключением силовых проводов — это удобно при компактной сборке шкафов. Для монтажа используются DIN-рейки стандарта EN 60715. Максимальный момент затяжки контактов указан в руководстве — превышение может повредить зажимы. Подключение кабелей: жилы сечением до 50 мм² (медные) или 70 мм² (алюминиевые).

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2. Литой корпус предотвращает случайный контакт с токоведущими элементами. Отключение происходит при достижении порогов перегрузки или КЗ — без ручного вмешательства. Устройство не предназначено для частого включения-выключения — рекомендовано использовать для основной защиты, а не для операционного управления.

Преимущества

• Высокая отключающая способность (50 кА) — подходит для сетей с большими потенциальными токами КЗ
• Широкий диапазон настройки защиты от перегрузки (56–80 А) — позволяет точно адаптировать под реальную нагрузку
• Гибкий монтаж — возможность подключения снизу экономит место в шкафу
• Литой корпус — долговечность, устойчивость к механическим воздействиям и внешней среде
• Чёткая визуальная индикация состояния — рычаг показывает “вкл”, “выкл” или “трип”

Ограничения применения

• Не предназначен для частых коммутаций — не заменяет контактор или рубильник
• IP40 не обеспечивает защиту от влаги — нельзя устанавливать во влажных помещениях без дополнительной оболочки
• Работает только с номинальным током до 80 А — для больших нагрузок нужен другой аппарат из серии NM8N
• Не имеет встроенной дифференциальной защиты — для защиты от утечек требуется отдельный УЗО
• Не рассчитан на работу при температуре ниже -25°C или выше +70°C

Примеры использования

• Главный ввод в промышленном станочном парке
• Щит распределения энергии на конвейерной линии
• Защита трёхфазного насоса в системе водоснабжения
• Распределительный щит на заводе с мощными электродвигателями

Практические советы

• Перед установкой проверьте соответствие номинала нагрузки диапазону настройки (56–80 А): если нагрузка 70 А — настройте на 70 А, а не на максимум
• Избегайте установки рядом с источниками тепла — перегрев может вызвать ложное срабатывание
• При подключении снизу убедитесь, что кабель не задевает механизм расцепления
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при работе с высокими токами
• Для систем с частыми пусками двигателей используйте устройства с более высокой классификацией (например, C-характеристикой), так как этот выключатель оптимизирован для редких запусков
