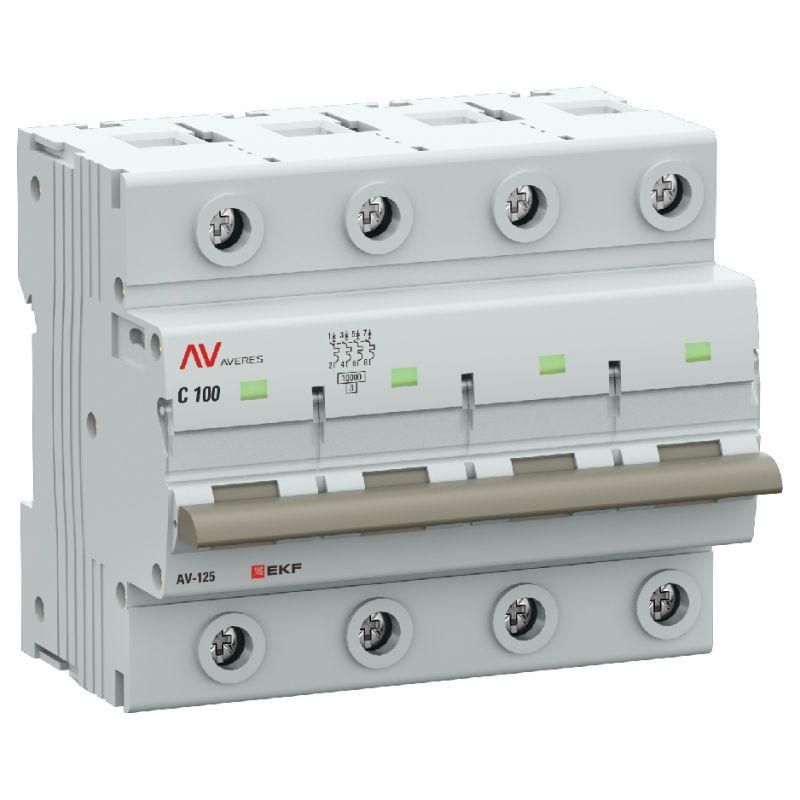

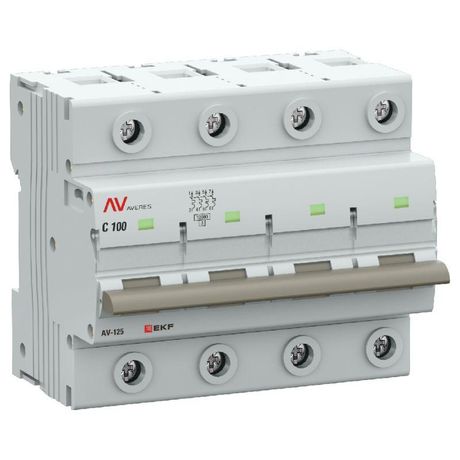

Выключатель автоматический AV-125 4P 125A (C) 10kA AVERES |mcb125-4-125C-av| EKF

Автоматический выключатель 4-полюсный (4P) 125А характеристика C 10кА от бренда EKF, артикул mcb125-4-125c-av, предназначен для защиты четырёхпроводных цепей переменного тока от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для распределительных щитов в зданиях с высокой нагрузкой.

Назначение и область применения

Автоматический выключатель 4-полюсный (4P) 125А характеристика C 10кА используется для защиты трёхфазных электрических цепей с нулевым проводником. Применяется в распределительных щитах жилых домов, офисов, торговых центров, производственных помещений и объектов инфраструктуры. Подходит для питания оборудования с высоким пусковым током - насосов, компрессоров, конвейеров, систем вентиляции.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 230 В - рабочее напряжение для каждой фазы; совместим с сетями до 400 В между фазами;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пуском (электродвигатели, освещение);
• Тип напряжения: AC - работает только в сетях переменного тока частотой 50 Гц;
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ за счёт мгновенного размыкания контактов;
• Количество модулей DIN: 6 - занимает шесть стандартных модулей на рейке (18 мм каждый);
• Номинальное напряжение изоляции: 660 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения;
• Номинальное импульсное напряжение: 6 кВ - выдерживает кратковременные импульсы, например, от грозовых разрядов;
• Сечение проводника: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и влаги;
• Глубина монтажа: 50 мм - требует свободного места в щите для установки и доступа к клеммам;
• Рабочая температура: от –25C до +50C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

Автоматический выключатель 4-полюсный (4P) 125А характеристика C 10кА монтируется исключительно на DIN-рейку типа TS35. Для правильной установки требуется минимум 6 модулей свободного места. Все четыре полюса имеют одинаковый механизм отключения - при срабатывании одного полюса отключаются все. Клеммы рассчитаны на затяжку отверткой с плоским лезвием. Максимальное усилие - не более 1,5 Нм, чтобы не повредить пластик корпуса. Обязательно проверьте соответствие сечения провода 1–25 мм2 перед подключением.

Безопасность и стандарты

Автоматический выключатель 4-полюсный (4P) 125А характеристика C 10кА соответствует требованиям ГОСТ IEC 60947-2. Соответствие норме гарантирует сертифицированную надёжность срабатывания, термическую стойкость и долговечность. Класс токоограничения 3 обеспечивает снижение энергии КЗ, что повышает безопасность всей электроустановки.

Преимущества

• Механизм мгновенной коммутации - контакты размыкаются независимо от скорости движения рукоятки, что снижает нагрев и износ;
• Уменьшенное тепловыделение - благодаря эффективной конструкции контактов устройство меньше греется при работе на пределе;
• Широкий диапазон сечений проводов - удобно для подключения как слаботочных, так и силовых линий;
• Поддержка дополнительной комплектации - возможность добавления AUX-контактов, блокировок, расцепителей по напряжению;
• Изготовлен в России - продукт серии AVERES проходит контроль качества на заводе EKF.

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для постоянных токов - только для переменного тока 50 Гц;Не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные двигатели >15 кВт без плавного запуска) - возможны ложные срабатывания;
• Требуется достаточное пространство вокруг устройства - глубина 50 мм и наличие воздушного зазора для теплоотвода;
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Главный входной автомат в щите многоквартирного дома с трёхфазным питанием;
• Защита группы двигателей на производственном участке (конвейеры, насосы, вентиляторы);
• Щит управления HVAC-системой в торговом центре;
• Распределительный щит на складском комплексе с трёхфазным освещением и оборудованием.

Практические советы

• Перед установкой проверьте, что суммарная нагрузка всех фаз не превышает 125 А - перегрузка вызовет частые отключения;
• При подключении проводов используйте наконечники (кабельные наконечники) для сечений выше 10 мм2 - это повысит надёжность контакта;
• Не устанавливайте рядом с источниками тепла - температура выше +50C может снизить срок службы;
• Если требуется защита от утечек тока - обязательно сочетайте этот автомат с УЗО или выбирайте дифавтомат;
• При замене старого автомата сверьте количество полюсов и класс токоограничения - замена на менее мощный вариант опасна.
