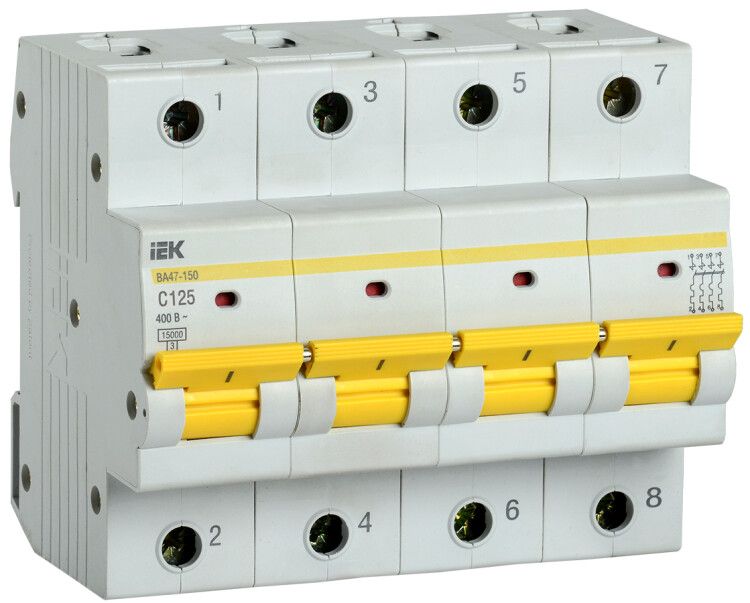

Выключатель автоматический четырехполюсный ВА47-150 125А C 15кА KARAT | MVA50-4-125-C IEK

Автоматический выключатель ВА47-150 4-полюсный 125А 15кА характеристика C от IEK - надёжное устройство для защиты четырёхфазных сетей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, коммерческих и промышленных объектов. Артикул mva50-4-125-c соответствует сериям KARAT и ВА47-150.

Назначение и область применения

Автоматический выключатель ВА47-150 предназначен для защиты распределительных и групповых цепей переменного тока от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Устройство рекомендовано для использования во вводно-распределительных устройствах (ВРУ) и этажных щитах. Применяется в бытовых, офисных и промышленных электроустановках с трёхфазным питанием 400 В. Особенно эффективен там, где требуется защита мощных нагрузок: насосов, компрессоров, кондиционеров, промышленного оборудования.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC).
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, что необходимо для трёхфазных систем с TN-S или TT заземлением.
• Номинальная отключающая способность: 15 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 15 000 А.
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала; оптимальна для смешанных нагрузок с умеренным пусковым током (например, освещение, электроника, малые двигатели).
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды. Устанавливается внутри закрытых щитов.
• Модульная ширина: 6 модулей (18 мм каждый) - занимает 108 мм в щите, требует достаточного места для монтажа.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.
• Способ монтажа: на DIN-рейку 35 мм - стандартный крепёж для современных распределительных щитов.

Совместимость и монтаж

Выключатель ВА47-150 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для правильной установки важно обеспечить свободный доступ к рычагу управления и избежать перегрева - не располагайте рядом с нагревательными элементами. Монтаж выполняется без инструментов: защёлкиваются на рейке с характерным щелчком. Кабеля подключаются через винтовые зажимы - момент затяжки не должен превышать 2 Нм. Обязательно проверьте соответствие сечения кабеля: для 125 А рекомендуется медный провод сечением не менее 25 мм2.

Безопасность и стандарты

Автоматический выключатель ВА47-150 соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Произведён в соответствии с международными нормами безопасности для устройств класса B. Отключение происходит автоматически при превышении порога тока, предотвращая возгорание и повреждение оборудования. Не предназначен для частого ручного включения/выключения - это не рубильник.

Преимущества

• Высокая отключающая способность (15 кА) обеспечивает защиту даже в условиях слабых сетей с большим током КЗ.
• Четыре полюса гарантируют полную отсечку всех фаз и нулевого провода - важное преимущество для систем с глухозаземлённой нейтралью.
• Характеристика C хорошо балансирует чувствительность и помехоустойчивость - меньше ложных срабатываний при пуске двигателей.
• Серия KARAT от IEK имеет проверенную надёжность в реальных условиях эксплуатации - используется в тысячах объектов по всей России.
• Долгий срок службы (15 лет) снижает затраты на замену и техобслуживание.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP40 не допускает воздействия влаги, пыли или внешних механических факторов.
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели, сварочные аппараты) - для них лучше выбрать характеристику D.
• Не предназначен для частого ручного переключения - не является заменой контактору или рубильнику.
• Не работает при напряжении выше 400 В или постоянном токе (DC) - только для AC 50 Гц.

Примеры использования

• Защита вводного автомата в многоквартирном доме - отвечает за всю трёхфазную нагрузку этажа.
• Щит на производстве: управление и защита группы станков, конвейеров, насосов.
• Распределительный щит торгового центра - защита освещения, HVAC, розеточных групп.
• Объекты с энергоёмким оборудованием: теплицы, холодильные камеры, системы вентиляции.

Практические советы

• Перед установкой проверьте фактический ток нагрузки - он не должен превышать 80 % от номинала (не более 100 А для 125 А автомата).
• Выбирайте этот автомат (mva50-4-125-c) вместо 100 А, если есть риск увеличения нагрузки в будущем - запас по току даёт гибкость.
• При сборке щита используйте перемычки с одинаковым сечением - не допускайте переходов с алюминия на медь без специальных клемм.
• Проверяйте температуру корпуса после первых часов работы - перегрев указывает на плохой контакт или завышенную нагрузку.
• Для удобства обслуживания оставляйте минимум 10 мм свободного пространства вокруг автомата ВА47-150 - это упрощает диагностику и замену.
