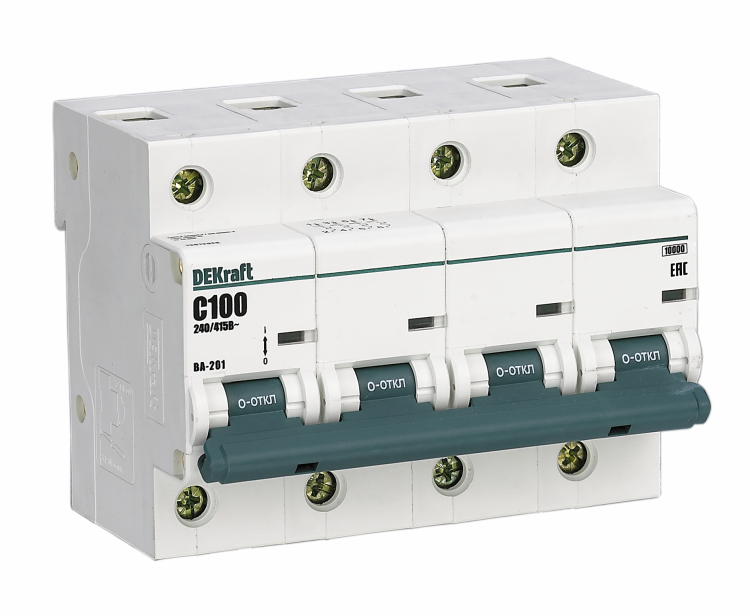

Выключатель автоматический четырехполюсный ВА-201 4Р 125А характеристика С 10кА | 13028DEK DEKraft APC

Автоматический выключатель ВА-201 от DEKraft - четырёхполюсное устройство на 125 А с характеристикой C и отключающей способностью 10 кА, предназначенное для защиты промышленных цепей переменного тока. Устройство устанавливается на DIN-рейку, надёжно работает в условиях повышенной влажности и температурных колебаний, соответствует требованиям ТР ТС 004/2011 и ГОСТ Р 50030.2.

Назначение и область применения

Автоматический выключатель ВА-201 используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах. Подходит для питания оборудования с высокими пусковыми токами: насосы, компрессоры, конвейеры, станки, системы вентиляции. Применяется в распределительных щитах на заводах, складах, производственных помещениях. Напряжение 400 В и частота 50 Гц соответствуют стандартным сетям трёхфазного переменного тока в России и странах СНГ.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В AC - рабочее напряжение сети переменного тока;
• Количество полюсов: 4 - защита всех фаз и нулевого проводника одновременно;
• Отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение);
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловые и механические воздействия на оборудование;
• Ширина: 6 модулей (18 мм каждый) - занимает 108 мм по ширине DIN-рейки;
• Максимальное сечение кабеля: 50 мм2 - допустимый размер жил для подключения к клеммам;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C и относительной влажности до 95 %;
• Глубина монтажа: 72 мм - минимальная глубина щита, необходимая для свободного монтажа и обслуживания;
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными рейками 35 мм;
• Нормативные документы: ТР ТС 004/2011, ГОСТ Р 50030.2-2010 (МЭК 60947-2), ГОСТ 9098-78 - соответствие российским и международным стандартам безопасности.

Совместимость и монтаж

Автоматический выключатель ВА-201 легко устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно зафиксировать его двухпозиционной защелкой - она позволяет быстро защёлкнуть и снять устройство без инструментов. Клеммы рассчитаны на провода сечением до 50 мм2, однако производитель рекомендует использовать кабели до 35 мм2 для лучшей контактной плотности. Перед подключением проверьте, что все жилы зачищены на 10–12 мм и зажаты равномерно. Не используйте многожильные провода без наконечников - они могут деформироваться и вызывать нагрев.

Безопасность и стандарты

ВА-201 сертифицирован по ТР ТС 004/2011 и ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности для электрооборудования в РФ. Класс токоограничения 3 обеспечивает быстрое гашение дуги при аварии, снижая риск возгорания. Монолитная лицевая панель предотвращает случайное прикосновение к токоведущим элементам. Индикатор состояния («ON/OFF») виден даже при закрытой дверце щита - это ускоряет диагностику. Однако степень защиты IP20 исключает использование устройства во влажных, пыльных или открытых местах - только внутри герметичных щитов.

Преимущества

• Надёжная двухпозиционная защелка - монтаж и демонтаж без инструментов;
• Яркий индикатор положения контактов - сразу видно, включен или отключен выключатель;
• Высокая отключающая способность (10 кА) - подходит для мощных промышленных объектов;
• Совместимость с DIN-рейкой - универсальное решение для любых типов щитов;
• Поддержка больших сечений кабелей (до 50 мм2) - удобно для силовых линий;
• Климатическое исполнение УХЛ4 - устойчив к перепадам температур и влажности в неотапливаемых помещениях.

Ограничения применения

• Не применяется в условиях с пылью, брызгами воды или агрессивной средой - из-за IP20 требуется герметичный корпус щита;
• Не подходит для частых операций включения/выключения - предназначен для защиты, а не для регулярной коммутации;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО;
• Не рекомендуется для установки в щитах глубиной менее 72 мм - возможны трудности с доступом к клеммам и рычагом;
• Характеристика C не оптимальна для слаботочных цепей (LED, электроника) - лучше выбрать B или Z.

Примеры использования

• Защита трёхфазного двигателя 75 кВт на конвейере;
• Распределительный щит производственного участка с несколькими насосами и вентиляторами;
• Щитовая автоматики в холодильном цеху с высокой влажностью воздуха;
• Главный входной автомат в промышленном распределительном пункте (РП) с током до 125 А.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - не допускайте перегрузки;
• При использовании медных проводов сечением более 35 мм2 обязательно примените наконечники типа НШВИ;
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали и привести к перегреву;
• При групповой установке нескольких автоматов соблюдайте интервалы между ними - не позволяйте им перегреваться;
• Для контроля состояния сети используйте индикатор на передней панели - он показывает реальное положение контактов, а не просто рукоятки;
• ВА-201 от DEKraft - это бюджетный, но надёжный вариант для промышленных задач. Если нужны дополнительные функции (дистанционное управление, сигнализация), выбирайте модели серии ВА-201 с расширениями.
