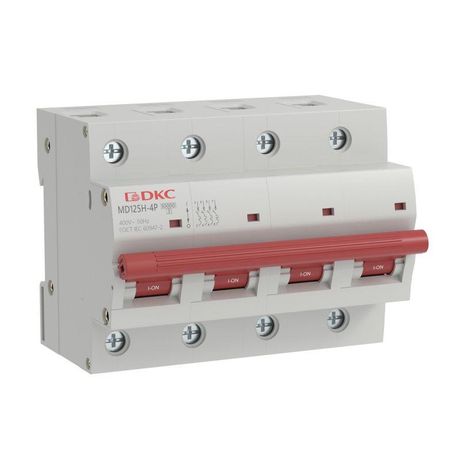

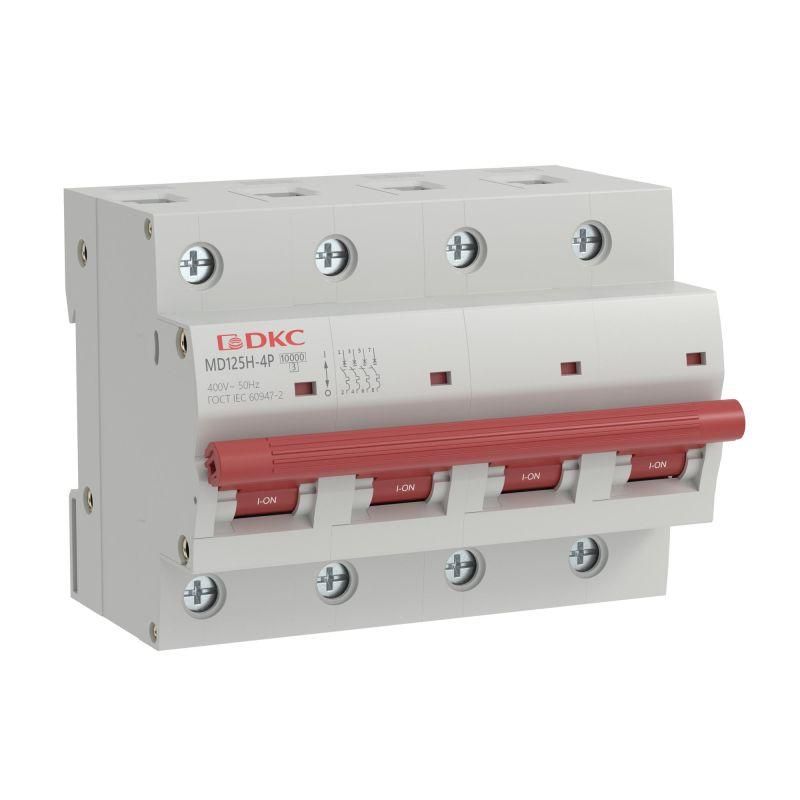

Автоматический выключатель модульный YON max типа MD125H, 10кА, 4 полюса, хар-ка C, 125А | MD125H-4PC125 DKC ДКС

Автоматический выключатель MD125H-4PC125 серии YON MAX - четырёхполюсный модульный аппарат на 125 А, предназначенный для защиты сетей переменного тока от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

MD125H-4PC125 используется для защиты силовых цепей с током до 125 А в системах с напряжением до 400 В. Применяется в качестве главного входного автомата или группового устройства в щитах зданий: многоэтажных домов, торговых центров, офисов, коттеджей и объектов социальной инфраструктуры. Также подходит для управления и ручного отключения мощных нагрузок - например, насосов, вентиляторов, кондиционеров, тепловых завес.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 4 (все полюса коммутируются, включая нейтраль)
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (например, освещение, бытовые приборы, малые двигатели)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 10 кВ - защищает от кратковременных скачков напряжения
• Частота: 50 Гц
• Род тока: переменный (AC)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для работы во влажной среде
• Способ монтажа: на DIN-рейку шириной 35 мм
• Занимаемое количество модулей: 6
• Максимальное сечение подключаемого провода: 35 мм2
• Глубина монтажа: 77,3 мм - требует достаточного места внутри шкафа
• Рабочий температурный диапазон: от –25 C до +40 C
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временного конденсата

Совместимость и монтаж

MD125H-4PC125 совместим с любыми стандартными DIN-рейками 35 мм. Установка выполняется путём фиксации защёлки на рейке - без инструментов. Для подключения используйте провода сечением до 35 мм2. Клеммы рассчитаны на одножильные и многожильные провода с наконечниками. Обязательно соблюдайте порядок подключения: фазы L1–L4 и N (нейтральный проводник коммутируется - важно для правильной работы УЗО и системы TN-S/TN-C-S). После монтажа проверьте затяжку контактов моментом 2,5 Нм.

Безопасность и стандарты

Устройство соответствует требованиям МЭК/ГОСТ IEC 60947-2. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к механическим повреждениям, огню и воздействию химикатов. Семь заклёпок обеспечивают повышенную жёсткость корпуса. Сертифицирован для эксплуатации в условиях степени загрязнения 3, что позволяет использовать его в типичных промышленных и коммерческих помещениях.

Преимущества

• Коммутируемый нейтральный проводник - обеспечивает полное отключение цепи, что необходимо для безопасности при обслуживании
• Высокая отключающая способность (10 кА) - подходит для мест с высокой вероятностью коротких замыканий, например, вблизи трансформаторов
• Ударопрочный и огнеупорный корпус - снижает риск распространения возгорания
• Широкий диапазон рабочих температур - работает даже в неотапливаемых помещениях зимой
• Гарантия производителя 5 лет - подтверждает надёжность конструкции

Ограничения применения

• Не предназначен для постоянного частого включения/выключения - не является контактором
• IP20 не обеспечивает защиту от воды, брызг и пыли - нельзя устанавливать вне помещений или в сырых зонах (ванная, подвал без теплоизоляции)
• Требуется минимум 77,3 мм глубины в щите - не подходит для компактных шкафов
• Характеристика C не рекомендована для мощных двигателей с высоким пусковым током (>5×Iн); для них лучше выбрать характеристику D

Примеры использования

• Главный ввод в квартирный этажный щит с несколькими группами потребителей
• Защита питания группы кондиционеров в торговом центре
• Распределительный автомат для оборудования котельной с насосами и клапанами
• Щит на производственной площадке с трёхфазным оборудованием и нейтралью

Практические советы

• Выбирая MD125H-4PC125, убедитесь, что ваша сеть имеет достаточную отключающую способность (не менее 10 кА) - иначе автомат не справится с аварией
• При использовании в щитах с УЗО - обязательно подключайте ноль через этот автомат, так как он коммутируемый
• Избегайте перегрузки клемм: не затягивайте провода больше 35 мм2; для более толстых - используйте переходники
• Проверяйте соответствие длины и расположения проводов перед монтажом - устройство занимает 6 модулей, и его легко перепутать с другими
• Для условий ниже –25 C требуется предварительный прогрев щита или использование специальных решений
