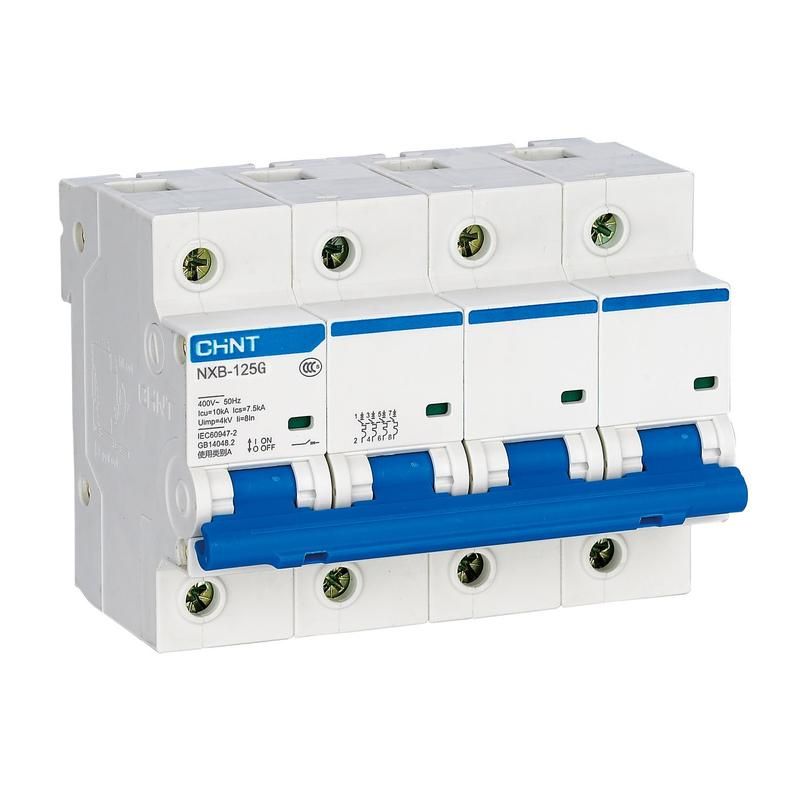

Выключатель автоматический четырехполюсный NXB-125 4P 125A 10кА х-ка C (R) | 816151 CHINT

Автоматический выключатель NXB-125 — четырёхполюсный модульный прибор с номинальным током 125 А и отключающей способностью 10 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд CHINT предлагает эту модель как надёжное решение для промышленных, общественных и жилых объектов, где требуется управление трёхфазной нагрузкой с нулевым проводником.

Назначение и область применения

Автоматический выключатель NXB-125 используется для защиты четырёхпроводных трёхфазных сетей переменного тока 400 В, 50/60 Гц. Он обеспечивает безопасное отключение при перегрузке или коротком замыкании. Подходит для установки в щитах управления, распределительных устройствах, на производствах, в офисах, торговых центрах и многоквартирных домах. Может применяться там, где есть доступ необученного персонала — благодаря защищённой конструкции и чёткой индикации состояния.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 4
• Отключающая способность: 10 кА (предельная), 7,5 кА (рабочая)
• Характеристика срабатывания: C (кратное срабатывание при токе 8×I_n ±20%) — оптимальна для смешанных нагрузок с умеренным пусковым током
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ
• Ширина модуля: 6 модулей (по 18 мм каждый)
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от -25 °C до +40 °C
• Частота: 50/60 Гц
• Степень загрязнения: 2 — допустимо использование в помещениях с умеренной запылённостью
• Электрическая износостойкость: 10 000 операций включения/отключения
• Механическая износостойкость: 20 000 циклов
• Категория применения: A — для защиты оборудования и кабелей
• Класс токоограничения: 3 — быстрое гашение дуги снижает тепловую нагрузку на сеть

Совместимость и монтаж

Автоматический выключатель NXB-125 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением, соответствующим номинальному току, либо шины типов PIN и FORK. Устройство совместимо со всеми элементами серии NXB-125 — можно комбинировать с другими полюсами (1–4) в одном корпусе. Индикация положения контактов — через цветное окно: «I» — включено, «O» — выключено. Обратите внимание: для работы в условиях повышенной влажности или пыли требуются дополнительные меры защиты (например, герметичные боксы).

Безопасность и стандарты

Произведён в соответствии с международными требованиями IEC 60947-2. Соответствует классу токоограничения 3, что снижает риск повреждения кабеля при КЗ. Конструкция исключает случайное прикосновение к токоведущим частям при установленном корпусе. Сертифицирован для использования в системах с доступом необученного персонала.

Преимущества

• Универсальная характеристика C — хорошо сочетается с двигателями, насосами, светильниками и другим оборудованием с умеренным пусковым током
• Высокая механическая и электрическая износостойкость — долгий срок службы даже при частых операциях
• Яркая индикация положения контакта — позволяет быстро определить причину отключения
• Поддержка дополнительных модулей — возможность расширения функционала без замены основного аппарата
• Стандартная ширина 18 мм на полюс — удобная компактная сборка в щитах

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для цепей с высоким импульсным током (например, сварочные аппараты, мощные преобразователи) — лучше использовать характеристику D
• Не подходит для постоянных частых включений (более 10 раз в день) — может снизиться срок службы
• Требуется соблюдение условий температурного режима: ниже -25 °C и выше +40 °C возможны отказы
• Не имеет встроенного УЗО — для защиты от утечек тока необходимо устанавливать отдельное устройство

Примеры использования

• Защита трёхфазного электродвигателя 75 кВт в производственном цеху
• Распределение питания по группам освещения и розеткам в торговом комплексе
• Щитовая автоматика в многоэтажном жилом доме — отключение фаз и нуля одновременно
• Питание конвейерной линии с контролируемым пуском

Практические советы

• Выбирая NXB-125, проверьте соответствие сечения кабеля номиналу 125 А — обычно требуется медный кабель 35–50 мм²
• При использовании дополнительных модулей (AX3, SHT-H3 и др.) убедитесь, что они совместимы с вашей версией NXB-125 — не все модели поддерживают все опции
• Перед первым включением проверьте, что все полюса правильно подключены — особенно важно при наличии нулевого провода
• Если в щите мало места — используйте NXB-125 вместо нескольких однополюсных выключателей: экономится место и упрощается координация отключения
• При возникновении частых отключений — проверьте нагрузку и наличие пусковых токов. Характеристика C может срабатывать при пуске двигателей, если они слишком большие — тогда нужна характеристика D
