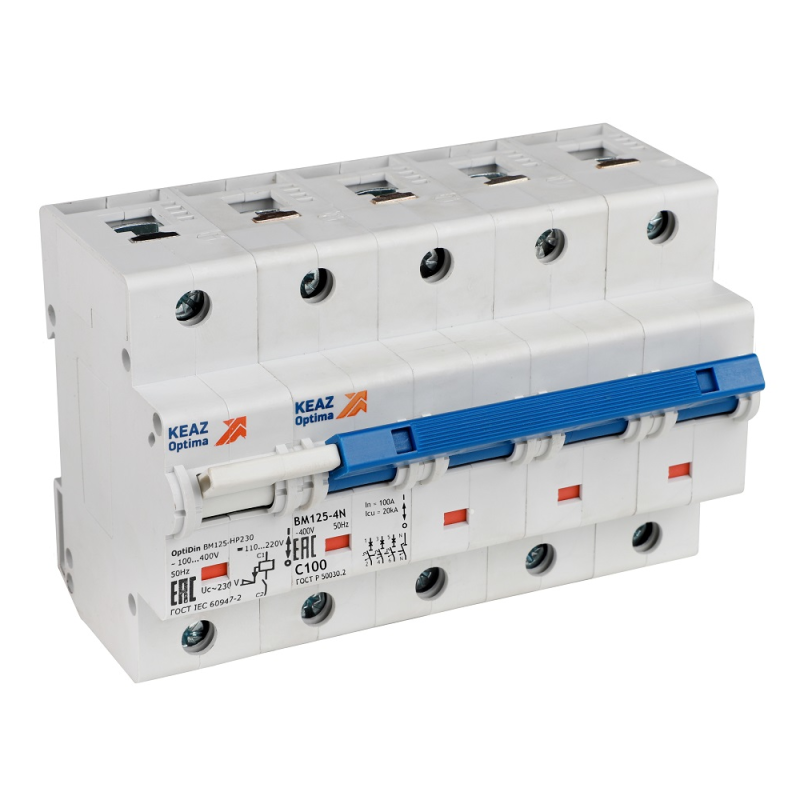

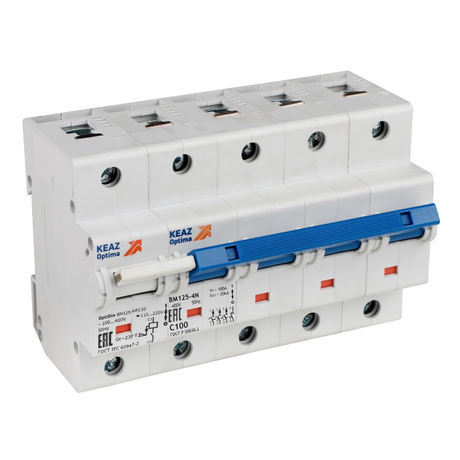

Выключатель автоматический модульный 4п C 125А 10кА OptiDin BM125-4NC125-НР-8ln-УХЛ3 с независимым расцепителем КЭАЗ 336384

Автоматический выключатель BM125-4NC125-НР-8ln-УХЛ3 от КЭАЗ - четырёхполюсный модульный аппарат с независимым расцепителем, предназначенный для защиты электрических цепей до 125 А в трёхфазных сетях 400 В. Подходит для установки в щитах управления промышленным оборудованием, где требуется удалённое отключение питания.

Назначение и область применения

BM125-4NC125-НР-8ln-УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Наличие независимого расцепителя позволяет управлять отключением аппарата дистанционно - через внешний сигнал (например, от системы безопасности, аварийной кнопки или контроллера). Это делает его идеальным решением для промышленных объектов, где важно обеспечить быстрое отключение питания по команде, а не только по аварийному току.

Подходит для использования в системах: станков с ЧПУ, конвейеров, насосных станций, систем вентиляции и других мощных нагрузках с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может длительно пропускать без отключения.
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях с линейным напряжением до 400 В.
• Количество полюсов: 4 - все четыре полюса (три фазы + нейтраль) коммутируются одновременно; нейтральный проводник также отключается при срабатывании.
• Номинальная отключающая способность: 15 кА - способен безопасно отключить ток короткого замыкания до 15 тысяч ампер.
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы).
• Класс токоограничения: 3 - обеспечивает минимальную энергию прохождения тока при КЗ, снижая риск повреждений оборудования.
• Категория перенапряжения: IV - предназначен для установки на входе распределительных устройств, где возможны самые высокие импульсные перенапряжения.
• Степень защиты IP20: защищён от контакта с пальцами и предметами более 12 мм, но не герметичен - требует установки внутри закрытых щитов.
• Частота: 50 Гц - совместим с сетями стандарта РФ и Европы.
• Ширина по модулям: 6 модулей (1 модуль = 17,5 мм) - занимает 105 мм места в DIN-рейке.
• Глубина монтажа: 75 мм - необходимый свободный объём для правильной установки и обслуживания.
• Степень загрязнения 2: допустимо использование в помещениях с невысокой запылённостью и отсутствием проводящей пыли.

Совместимость и монтаж

BM125-4NC125-НР-8ln-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для работы независимого расцепителя необходимо подключить внешнее управление (обычно 24–240 В AC/DC) к контактам, расположенным на передней панели устройства. Убедитесь, что напряжение управления соответствует указанному в документации производителя.

При монтаже соблюдайте глубину 75 мм - недостаточное пространство затруднит доступ к зажимам и может вызвать перегрев. Все провода должны быть зачищены на 9–10 мм и надёжно затянуты моментом 2,5 Нм. Коммутируемый нейтральный проводник требует особого внимания - он отключается вместе с фазами, поэтому не применяйте этот аппарат там, где ноль должен оставаться под напряжением.

Безопасность и стандарты

BM125-4NC125-НР-8ln-УХЛ3 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применяет технологию гашения дуги, обеспечивающую безопасность даже при максимальной отключающей способности 15 кА. Сертифицирован для эксплуатации в условиях класса исполнения УХЛ3 - работает при температуре от −40 C до +40 C и повышенной влажности, что делает его подходящим для неотапливаемых помещений и производственных площадок.

Преимущества

• Высокая отключающая способность (15 кА) - выше заявленной в названии (10 кА), что даёт запас прочности.
• Отключение нейтрали вместе с фазами - исключает опасность сохранения потенциала на нулевом проводе после отключения.
• Класс токоограничения 3 - минимизирует термические и механические воздействия на оборудование при КЗ.
• Независимый расцепитель - позволяет интегрировать выключатель в системы автоматизации и сигнализации.
• Изготовлен на заводе КЭАЗ - известный российский производитель с проверенной долговечностью изделий в промышленных условиях.

Ограничения применения

• Не предназначен для установки на открытых участках - степень защиты IP20 требует корпуса щита.
• Не рекомендуется использовать в средах с высокой конденсацией воды, химически активными парами или проводящей пылью из-за степени загрязнения 2.
• Независимый расцепитель требует внешнего источника питания - без него функция дистанционного отключения не работает.
• Не подходит для однофазных цепей без необходимости отключения нуля - избыточная сложность и стоимость.

Примеры использования

• Щит управления станком с ЧПУ - отключение по сигналу аварийной кнопки.
• Распределительный щит производственного цеха - защита трёхфазного двигателя с дистанционным отключением по программе ПЛК.
• Система противопожарной защиты - отключение питания при срабатывании датчиков дыма.
• Объекты с несколькими источниками питания - обеспечение полного отключения всех проводников при переводе на резерв.

Практические советы

• Перед установкой проверьте соответствие номинала нагрузки (не превышает 125 А) и тип нагрузки (двигатели - хорошо подходят благодаря характеристике C).
• При использовании независимого расцепителя используйте качественные кабели с достаточным сечением - малое сечение может привести к падению напряжения и отказу расцепления.
• Не забудьте подписать выводы расцепителя в схеме - это ускорит диагностику при ремонте.
• Проверяйте плотность затяжки клемм каждые 6–12 месяцев - особенно при больших токах и частых циклах включения/выключения.
• При замене аналога - убедитесь, что новый аппарат имеет ту же ширину (6 модулей) и глубину (75 мм), чтобы не менять корпус щита.
