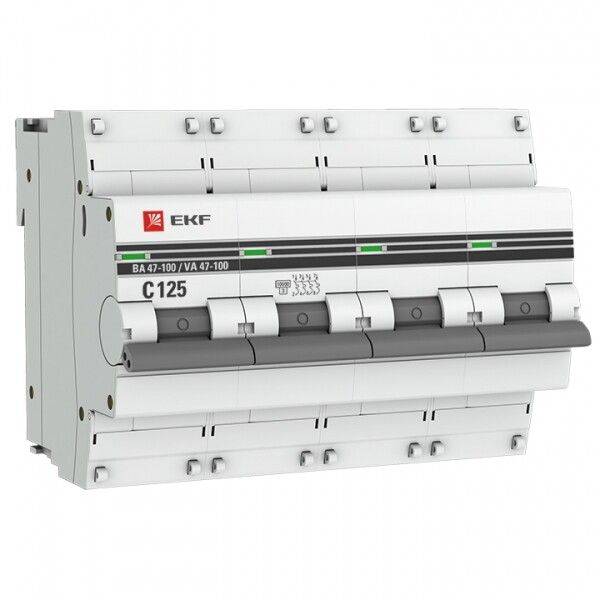

Автоматический выключатель ВА 47-100 4P 125А (C) 10kA EKF PROxima - mcb47100-4-125C-pro

Автоматический выключатель модульный четырехполюсный 125А C 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Он используется в бытовых и промышленных системах с напряжением до 400 В, устанавливается на DIN-рейку и совместим с нагрузками до 125 А. Этот автомат обеспечивает надежную работу в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 125А C 10кА ВА 47-100 защищает четырехпроводные сети переменного тока (3 фазы + N) от сверхтоков. Применяется в распределительных щитах зданий, производственных линий, насосных станциях, конвейерных системах и других объектах, где требуется одновременная отсечка всех фаз и нейтрали. Подходит как для жилых, так и для промышленных объектов.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети (до 660 В изоляции)
• Количество полюсов: 4 - все четыре полюса (L1, L2, L3, N) отключаются одновременно
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Поперечное сечение провода: 1–35 мм2 - допустимый диапазон для подключения медных жил
• Частота: 50 Гц - работает только в сетях переменного тока с частотой 50 Гц
• Температура эксплуатации: –10…+50 C - не рекомендуется установка в неотапливаемых помещениях ниже –10 C
• Ширина: 6 модулей (18 мм каждый) - занимает 108 мм места на DIN-рейке
• Глубина монтажа: 45 мм - требует свободного пространства за щитом
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• С коммутируемым нейтральным проводником: да - ноль отключается вместе с фазами
• Климатическое исполнение: УХЛ3.1 - рассчитан на умеренный и холодный климат с возможностью работы в закрытых помещениях

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 125А C 10кА ВА 47-100 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, подходящие для проводов сечением от 1 до 35 мм2. Максимальная глубина монтажа - 45 мм, поэтому необходимо проверить наличие достаточного пространства внутри щита. Нейтральный проводник коммутируется - важно соблюдать полярность при подключении. Выключатель совместим с другими устройствами серии ВА 47-100 EKF PROxima, что позволяет компактно собирать щиты.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006), что гарантирует соответствие требованиям безопасности для бытовых и аналогичных применений. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от внешних воздействий - установка обязательна в закрытых щитах.

Преимущества

• Коммутируемый нейтраль - повышает безопасность при обслуживании, исключая потенциал на нулевом проводе после отключения
• Высокая отключающая способность (10 кА) - подходит для мест с высокой мощностью КЗ, таких как промышленные объекты
• Характеристика C - идеально для оборудования с пусковыми токами (двигатели, освещение, нагреватели)
• Класс 3 токоограничения - минимизирует термическое и электродинамическое воздействие на оборудование
• Долгий срок службы - 84 месяца гарантии подтверждает надежность конструкции

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже –10 C - возможны отказы расцепителей
• IP20 - нельзя использовать в открытых или влажных помещениях без корпуса защиты
• Подходит только для переменного тока (AC) - не работает в цепях постоянного тока
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Максимальное сечение провода - 35 мм2; более толстые жилы не поместятся в зажимы

Примеры использования

• Главный входной автомат в трехфазном щите многоквартирного дома
• Защита питания промышленного станка с асинхронным двигателем
• Распределение энергии на участке конвейера с несколькими двигателями
• Щит управления насосной станцией с трёхфазным насосом и нейтральной точкой
• Общий рубильник для группы светильников и розеток в производственном цехе

Практические советы

• Выбирая автомат, убедитесь, что расчетный ток нагрузки не превышает 125 А - лучше иметь запас 10–20%
• Проверьте посадочные размеры: 6 модулей = 108 мм - убедитесь, что есть место в щите
• При подключении нейтрали используйте провод такого же сечения, как и фазные - не менее 16 мм2 для 125 А
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания теплового расцепителя
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО или дифавтоматом
• При сборке щита используйте другие устройства серии ВА 47-100 EKF PROxima - они совместимы по форме, цвету и креплениям
