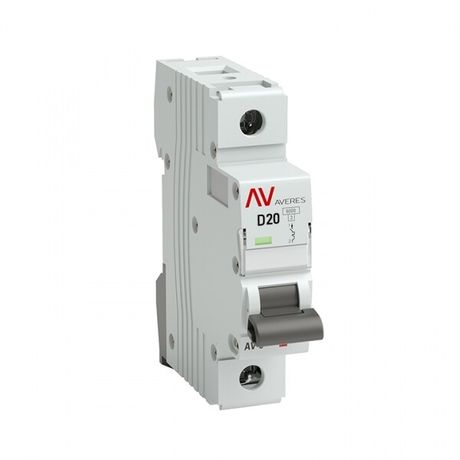

Выключатель автоматический однополюсный AV-10 20А D 10кА AVERES | mcb10-1-20D-av EKF

Автоматический выключатель модульный однополюсный 20А 10кА тип D серии Averes от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Артикул mcb10-1-20d-av обеспечивает надёжную работу в условиях высоких пусковых токов благодаря характеристике D.

Назначение и область применения

Автоматический выключатель модульный однополюсный 20А 10кА тип D используется для защиты линий с высокими пусковыми токами — например, двигателей, насосов, компрессоров, сварочных аппаратов и мощного освещения. Подходит для установки в щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется отказоустойчивая защита при кратковременных перегрузках, которые не являются аварийными.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Номинальное напряжение: 230 В переменного тока — рассчитан на стандартную сеть 220–240 В.
• Номинальная отключающая способность: 10 кА — способен безопасно отключить цепь даже при крупном КЗ до 10 тысяч ампер.
• Характеристика срабатывания: D — срабатывает при токе 10–20 кратном от номинала, что исключает ложные срабатывания при пуске оборудования.
• Тип расцепителя: электромагнитный + тепловой — защищает от короткого замыкания (быстро) и перегрузки (с задержкой).
• Номинальное напряжение изоляции: 660 В — гарантирует безопасную работу при возможных скачках напряжения.
• Класс токоограничения: 3 — снижает энергию КЗ, уменьшая повреждения в сети и оборудовании.
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ — устойчив к грозовым и коммутационным импульсам.
• Степень защиты: IP20 — защищён от доступа пальцами, но не от пыли и влаги; требует установки внутри закрытого щита.
• Рабочая температура: от –25°C до +50°C — подходит для неотапливаемых помещений и холодных регионов (климат УХЛ3).
• Подключение проводов: 1–25 мм² — совместим с медными и алюминиевыми жилами любого распространённого сечения.
• Ширина: 1 модуль — занимает стандартное место на DIN-рейке.
• Глубина монтажа: 50 мм — требует достаточного места в щите для свободного открывания крышки.
• Частота: 50 Гц — для сетей России и стран СНГ.
• Способ монтажа: на DIN-рейку — стандартный метод для всех модульных устройств.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 20А 10кА тип D устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми щитками, соответствующими ГОСТ Р 50030.2. Для подключения используйте провода сечением 1–25 мм². Зажимы имеют защитные шторки — предотвращают случайное прикосновение к токоведущим частям. Устройство фиксируется механически — не требует дополнительных креплений. Обеспечьте доступ к рычагу для ручного включения/выключения. Не устанавливайте вне щита — IP20 не защищает от внешней среды.

Безопасность и стандарты

Выключатель сертифицирован по международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Соответствует требованиям безопасности для бытовых и аналогичных применений. Категория перенапряжения III — допускает использование в местах с повышенной вероятностью импульсных перенапряжений (например, на входе в здание). Номинальное импульсное напряжение 6,2 кВ обеспечивает устойчивость к грозовым воздействиям. Класс токоограничения 3 снижает риск возгорания при КЗ.

Преимущества

• Механизм мгновенной коммутации — быстрое и надёжное отключение без зависаний.
• Жёсткий корпус с 9 заклёпками — увеличенная прочность против деформации при ударах или вибрациях.
• Окно реального состояния контактов — позволяет визуально определить, включен или отключен автомат, даже через прозрачную крышку щита.
• Защитные шторки на клеммах — предотвращают контакт с токоведущими частями при обслуживании.
• Литая лицевая панель — устойчива к трещинам, не выцветает, легко моется.
• Удобное окно для маркировки — можно четко указать назначение цепи без самоклеящихся этикеток.
• Полный набор аксессуаров — возможно подключение дополнительных модулей (блокировки, расцепителей, сигнализации).

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или агрессивной средой — степень защиты IP20 недостаточна.
• Не подходит для защиты цепей с очень частыми пусками (более 10–15 раз в час) — может снизить срок службы механизма.
• Не рекомендован для цепей постоянного тока — работает только с переменным током 50 Гц.
• Не следует использовать в качестве основного рубильника — предназначен только для защиты, а не для частого ручного включения/отключения.
• Требуется соблюдение минимальной глубины щита (50 мм) — не подходит для узких или старых щитков.

Примеры использования

• Щиток в квартире — защита группы розеток с подключённым стиральной машиной или бойлером.
• Производственный цех — защита двигателя насоса или воздушного компрессора с высоким пусковым током.
• Офисное здание — защита системы кондиционирования или серверного оборудования.
• Складское помещение — защита светильников с HID-лампами или светодиодных прожекторов.
• Объекты ЖКХ — защита систем водоснабжения с погружными насосами.

Практические советы

• Выбирая автомат типа D, убедитесь, что нагрузка действительно имеет высокий пусковой ток — для обычных розеток лучше подойдут B или C.
• Проверяйте сечение провода перед подключением — слишком тонкий провод (менее 2,5 мм²) при 20 А может греться.
• При группировке нескольких автоматов в одном щите оставляйте минимум 10 мм между ними для лучшего теплоотвода.
• Используйте маркировочные этикетки — окно на корпусе удобно, но не всегда видно издалека.
• Перед первым запуском проверьте, что рычаг легко перемещается — при затруднении возможна механическая неисправность.
• Гарантия 120 месяцев — сохраняйте чек и данные о месте установки, чтобы при необходимости воспользоваться сервисом EKF.
