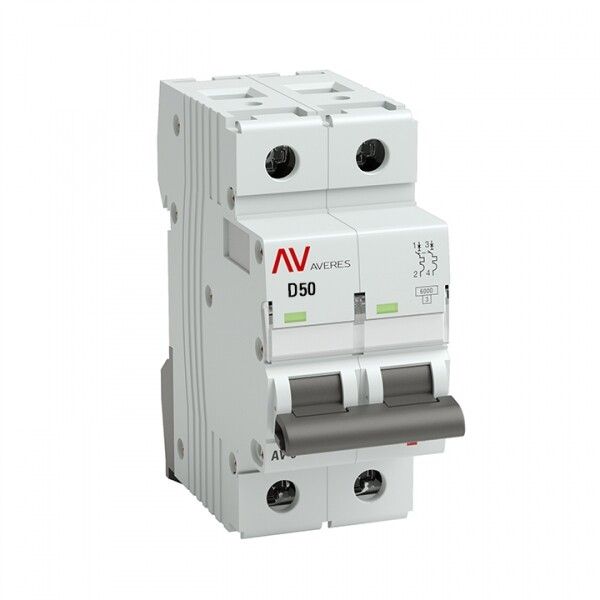

Выключатель автоматический двухполюсный AV-10 50А D 10кА AVERES | mcb10-2-50D-av EKF

Автоматический выключатель модульный двухполюсный 50А 10кА тип D от EKF (серии Averes, артикул mcb10-2-50d-av) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Его высокая отключающая способность и характерная характеристика D делают его подходящим для нагрузок с высокими пусковыми токами.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 50А 10кА тип D используется для защиты групповых цепей, где возможны длительные пусковые токи - например, у двигателей насосов, компрессоров, конвейеров, сварочных аппаратов и мощного освещения. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Наличие коммутируемого нейтрального проводника позволяет использовать его в системах TN-S и TN-C-S, где требуется отключение нулевого провода совместно с фазным.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В переменного тока (AC) - рабочее напряжение сети 380/220 В
• Номинальное напряжение изоляции: 660 В - предел, при котором сохраняется электроизоляция между частями устройства
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Характеристика срабатывания: D - срабатывает при токе 10–20 крат от номинала; подходит для нагрузок с высокими пусковыми токами
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает энергию, проходящую через цепь при КЗ
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - устойчивость к кратковременным скачкам напряжения
• Поперечное сечение провода: 1–25 мм2 - допустимый диапазон сечения подключаемых медных проводов
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –25 до +50 C - подходит для установки в неотапливаемых помещениях
• Модульная ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Частота: 50 Гц - для сетей стандарта Европы и России
• Способ монтажа: на DIN-рейку типа TS35
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

Автоматический выключатель модульный 50А тип D легко устанавливается на стандартную DIN-рейку глубиной 50 мм. Для монтажа достаточно защёлкнуть его на рейке - никаких болтов или креплений не требует. Подключение проводов осуществляется в верхние и нижние клеммы с зажимами, рассчитанными на сечение от 1 до 25 мм2. Присутствие коммутируемого нейтрали позволяет отключать оба проводника одновременно - важно при использовании в системах с отдельным PE и N. Все клеммы имеют защитные шторки, исключающие случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Автоматический выключатель серий Averes соответствует требованиям международного стандарта IEC 60898 и российского ГОСТ Р 50345-2010. Он имеет класс токоограничения 3, что повышает безопасность при коротком замыкании. Конструкция выполнена с учётом категории перенапряжения III - подходит для установки в местах с высокой вероятностью переходных процессов. Климатическое исполнение УХЛ3 гарантирует работу при колебаниях температур и повышенной влажности в условиях умеренного климата.

Преимущества

• Жёсткий корпус с 9 заклёпками - увеличенная механическая прочность против деформаций
• Литая лицевая панель - устойчивость к трещинам и воздействию внешней среды
• Окно реального состояния контактов - наглядно показывает, открыт или закрыт контакт
• Защитные шторки на клеммах - предотвращают случайное прикосновение к токоведущим элементам
• Удобное окно для маркировки - можно легко указать назначение цепи
• Поддержка полного набора аксессуаров - возможность установки дополнительных модулей (например, расцепителей, блокировок)
• Механизм мгновенной коммутации - надёжное и быстрое отключение даже при слабом усилии

Ограничения применения

Не применяется в условиях с уровнем загрязнения выше 2 - не подходит для сырых, пыльных или химически агрессивных сред без дополнительной защиты. IP20 не обеспечивает защиту от брызг воды - запрещено использование вне щита. Не рекомендован для цепей с постоянным током (DC) - работает только с переменным током 50 Гц. Также не следует применять для защиты светодиодных светильников с активными источниками питания - они часто вызывают ложные срабатывания из-за импульсных токов, хотя характеристика D здесь уже оптимальна.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток с подключенными холодильниками, стиральными машинами
• Производственный цех - питание двигателя насоса, компрессора или конвейера
• Объекты торговли - группа оборудования с высоким пусковым током: вентиляционные системы, холодильные камеры
• Складские помещения - управление освещением с люминесцентными или LED-светильниками с дросселями

Практические советы

• Выбирая автоматический выключатель модульный 50А тип D, проверьте сечение кабеля - он должен быть не менее 10 мм2 для медного провода при длине до 30 метров
• При установке в щите соблюдайте минимальный зазор вокруг аппарата - не менее 10 мм с каждой стороны для теплоотвода
• Используйте маркировочные этикетки в окне на передней панели - это ускоряет поиск цепи при аварии
• Если нужна сигнализация или дистанционное управление - выбирайте модель с возможностью дополнительной комплектации (блоки сигнализации, расцепители UVT/MN)
• Не используйте этот автомат вместо дифференциального - для защиты от утечек тока необходим отдельный УЗО
• Проверяйте состояние автомата каждые 6–12 месяцев: вручную переведите рычаг в положение OFF-ON несколько раз - это продлевает срок службы механизма
