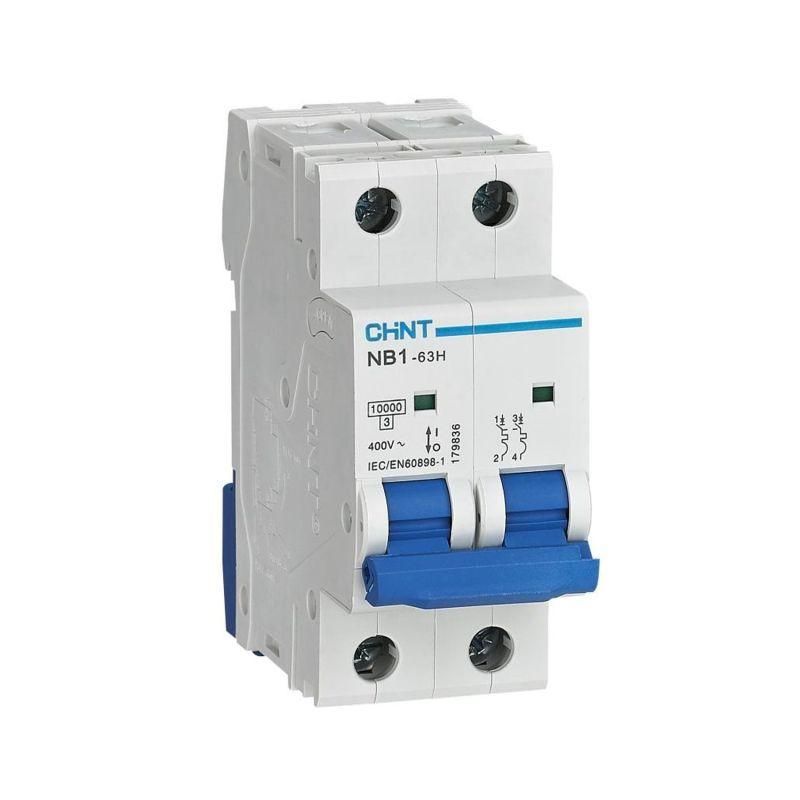

Выключатель автоматический двухполюсный NB1-63H 2P 50A 10кА х-ка D (R) | 179848 CHINT

Автоматический выключатель NB1-63H - двухполюсный модульный аппарат с номинальным током 50 А и характеристикой D, предназначен для защиты цепей с высокими пусковыми токами в бытовых, коммерческих и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным требованиям.

Назначение и область применения

Выключатель NB1-63H используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для управления и отключения оборудования с высокими пусковыми токами - таких как двигатели, насосы, компрессоры, сварочные аппараты и мощные световые установки. Применяется в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2 - защищает два фазных провода одновременно, что необходимо для трехфазной сети или двуполюсных нагрузок.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: D - медленное срабатывание при импульсных токах; идеально для запуска двигателей и других индуктивных нагрузок.
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 380–400 В.
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию внутренних элементов при повышенных напряжениях.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии или коммутационные броски.
• Тип тока: переменный (AC) - работает исключительно в сетях с частотой 50–60 Гц.
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке, совместим со стандартными щитами.
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не защищена от воды и пыли - применяется только внутри закрытых щитов.
• Рабочая температура: от -25C до +40C - подходит для большинства условий эксплуатации, кроме холодных необогреваемых помещениях зимой.
• Частота: 50–60 Гц - соответствует стандартам Европы, России и стран СНГ.
• Степень загрязнения 2: допускает временное наличие проводящей пыли, но требует чистоты внутри распределительного щита.

Совместимость и монтаж

Выключатель NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любом направлении, но рекомендуется вертикальное расположение для лучшей теплоотдачи. Клеммы позволяют подключать кабель сечением до 25 мм2 (медный) и использовать шины типов PIN и FORK. Для удобства обслуживания предусмотрен визуальный индикатор положения контакта - красное окно показывает, что автомат отключен.

Устройство совместимо с другими модулями серии NB1-63H: можно комбинировать с дополнительными контактами, расцепителями и блокировками. Наличие возможности доп. комплектации позволяет легко адаптировать выключатель под сложные системы управления.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и имеет класс токоограничения 3 - снижает энергию короткого замыкания, повышая безопасность всей цепи. Механическая износостойкость составляет 20 000 циклов включения-выключения, электрическая - 10 000. Это гарантирует долгую службу даже при активном использовании. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в нормальных, контролируемых помещениях.

Преимущества

• Высокая отключающая способность (10 кА) делает его подходящим для промышленных систем с большой потенциальной опасностью КЗ.
• Характеристика D минимизирует ложные срабатывания при пуске двигателей - важное преимущество для технологического оборудования.
• Удобная индикация положения контактов ускоряет диагностику и ремонт.
• Поддержка дополнительных модулей (XF9, S9, V9) позволяет реализовать удалённое управление, сигнализацию и защиту по напряжению без замены основного аппарата.
• Фирменная серия NB1-63H от CHINT отличается проверенной конструкцией и единым форм-фактором, обеспечивающим взаимозаменяемость в щите.

Ограничения применения

• Не внешней установки - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды.
• Не подходит для постоянных частых включений - предназначен для редких операций (не более 10 раз в день); для часто включаемых нагрузок используйте контакторы.
• Не работает с постоянным током (DC) - только для AC 50/60 Гц.
• Требуется соблюдение температурного режима: ниже -25C возможны отказы механики.
• Не следует применять в местах с высокой конденсацией влаги или химически агрессивной средой - риск коррозии клемм и механизмов.

Примеры использования

• Защита двигателя воздушного компрессора 37 кВт в цеху.
• Щитовая защита группы мощных LED-светильников на торговой площадке.
• Линия питания насосной станции в системе водоснабжения.
• Общий входной автомат для трёхфазной нагрузки в административном здании.
• Цепь нагревательного оборудования с большим пусковым током.

Практические советы

• Выбирая автомат NB1-63H 50A с характеристикой D, убедитесь, что ваша нагрузка действительно имеет высокий пусковой ток - для обычных розеток лучше выбрать характеристику C.
• При сборке щита учтите ширину устройства - 2 модуля = 36 мм. Расстояние между соседними автоматами должно позволять свободно открывать крышки.
• Для контроля состояния цепи рекомендовано использование вспомогательного контакта XF9 - он передаёт сигнал о состоянии автомата в систему управления.
• Не затягивайте кабели слишком сильно - это деформирует клемму и вызывает перегрев. Следуйте моменту затяжки, указанному в документации CHINT.
• Если требуется защита от просадки напряжения - выберите модель с опциональным расцепителем V9.
