Выключатель автоматический двухполюсный ВА47-29 50А D 4,5кА KARAT | MVA20-2-050-D IEK

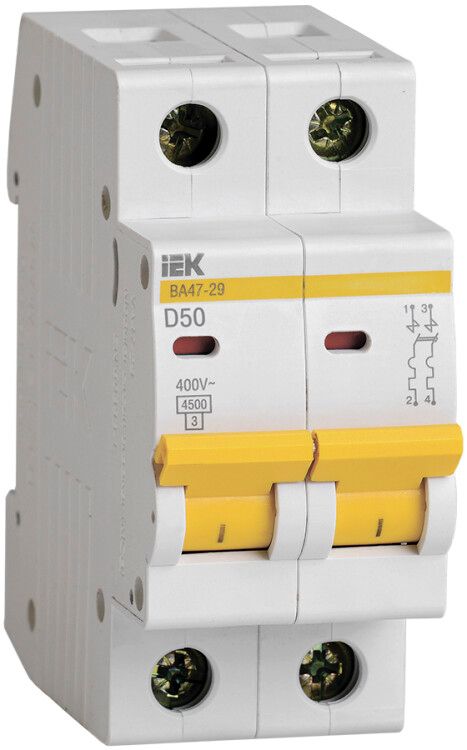

Автоматический выключатель ВА47-29 D от IEK - двухполюсный модульный аппарат с номинальным током 50 А и отключающей способностью 4,5 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для промышленного и бытового использования, монтируется на DIN-рейку и совместим с системами управления, требующими надежной защиты при высоких пусковых токах.

Назначение и область применения

Выключатель ВА47-29 D используется для защиты групповых и распределительных цепей переменного тока с частотой 50 Гц. Применяется в вводно-распределительных устройствах (ВРУ), щитах квартир, офисов, производственных помещений и объектов инфраструктуры. Характеристика “D” делает его оптимальным для оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов и мощных осветительных систем.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 2
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: D - для высоких пусковых токов
• Тип расцепителя: электромагнитный (короткое замыкание) и тепловой (перегрузка)
• Класс токоограничения: 3 - быстрое гашение дуги, снижение энергии КЗ
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Ширина по модулям: 2 М (36 мм)
• Глубина монтажа: 73,6 мм
• Диапазон рабочих температур: от -40 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в помещениях с контролируемой средой
• Срок службы: 15 лет
• Нормативные документы: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Совместимость и монтаж

Выключатель ВА47-29 D монтируется на стандартную DIN-рейку шириной 35 мм. Его двухмодульная конструкция занимает место в щите аналогично другим модульным аппаратам. Для подключения допускаются:

• Жесткий однопроволочный кабель сечением до 25 мм2
• Гибкий многожильный провод с предварительно установленными наконечниками
• Шины типа FORK - для параллельного распределения фазы через верхние зажимы
• Шины типа PIN - для последовательного соединения нескольких автоматов

Оба зажима позволяют одновременно использовать несколько типов подключений, что удобно при организации распределительных шин. Индикатор положения контактов (зеленый - включен, красный - отключен) позволяет визуально определить состояние аппарата без тестирования.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и сертифицирован по ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 обеспечивает быстрое гашение дуги при аварийном отключении, снижая риск повреждения оборудования и возгорания. Конструкция защищена от случайного прикосновения к токоведущим частям (IP20), однако не рассчитана на работу во влажных или запыленных условиях вне корпуса. Электромагнитный и тепловой расцепители работают независимо, гарантируя двойную защиту.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Улучшенная дугогасительная камера - снижает износ контактов и продлевает срок службы
• Насечки на зажимах - уменьшают переходное сопротивление, предотвращают нагрев и обеспечивают прочное соединение
• Эргономичная рукоятка - легко управляется даже в перчатках
• Поддержка шинного подключения (FORK/PIN) - упрощает сборку щита и экономит время монтажа
• Работоспособность при экстремальных температурах - от -40 C до +50 C

Ограничения применения

Не применяется в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 не обеспечивает герметичность. Не подходит для постоянной работы при токах выше 50 А - возможен преждевременный выход из строя. Не рекомендуется для цепей с постоянным током (DC) - аппарат рассчитан исключительно на переменный ток 50 Гц. Отключение при КЗ возможно только при наличии достаточной токовой составляющей (до 4,5 кА); при более высоких значениях требуется дополнительная защита.

Примеры использования

• Защита группы розеток в квартире с мощным оборудованием (стиральная машина, бойлер, микроволновка)
• Щитовая защита двигателя насоса в системе водоснабжения
• Вводный автомат в малом производственном цехе с компрессором и сварочным аппаратом
• Распределительный щит торгового центра с освещением и HVAC-системой

Практические советы

• Выбирая ВА47-29 D, проверьте соответствие сечения кабеля - максимальное 25 мм2; используйте наконечники для многожильных проводов
• При установке на DIN-рейку убедитесь, что глубина щита ≥73,6 мм - иначе аппарат не войдет полностью
• Для цепей с частыми пусками (например, лифт, конвейер) характерика “D” предпочтительнее “C”, так как менее чувствителен к импульсным токам
• При использовании шин FORK или PIN соблюдайте полярность и плотность затяжки - перегрев возможен при слабом контакте
• Не устанавливайте автомат в местах с прямым попаданием влаги, пара или масла - даже при UHL4 исполнении внутренняя часть не защищена от внешней среды
• Периодически проверяйте индикатор положения и целостность корпуса - особенно после аварийных отключений
