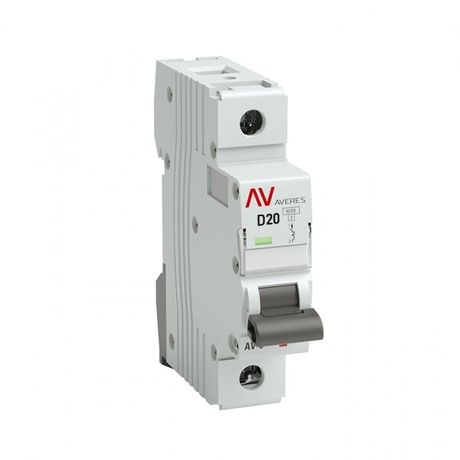

Выключатель автоматический однополюсный AV-6 20А D 6кА AVERES | mcb6-1-20D-av EKF

Автоматический выключатель модульный однополюсный 20А 6кА тип D серии Averes от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, офисных и промышленных объектов. Артикул mcb6-1-20d-av соответствует требованиям IEC 60898 и ГОСТ Р 50345-2010.

Назначение и область применения

Автоматический выключатель модульный однополюсный 20А 6кА тип D используется для защиты бытовых и промышленных сетей переменного тока частотой 50 Гц. Номинальный ток 20 А позволяет защищать нагрузки до 4,6 кВт при напряжении 230 В. Характеристика срабатывания типа D обеспечивает устойчивость к кратковременным пиковым токам - идеально для оборудования с высоким пусковым током: насосов, компрессоров, сварочных аппаратов, мощных светильников и станков.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - для высоких пусковых токов
• Тип расцепителя: электромагнитный + тепловой
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 6,2 кВ - устойчивость к скачкам напряжения
• Сечение подключаемого провода: 1–25 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –25 C до +50 C
• Частота: 50 Гц
• Ширина по модулю: 1 модуль (17,5 мм)
• Глубина монтажа: 50 мм
• Климатическое исполнение: УХЛ3 - для помещений с умеренно холодным и влажным климатом
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

Выключатель монтируется на DIN-рейку шириной 35 мм, как все стандартные модульные устройства. Ширина 1 модуль позволяет легко разместить его в распределительных щитах совместно с другими автоматами, УЗО и реле. Для подключения используются клеммы с зажимом для проводов сечением от 1 до 25 мм2 - подходят медные одножильные и многожильные провода. На клеммах есть защитные шторки, предотвращающие случайное прикосновение. Глубина монтажа 50 мм требует достаточного свободного места внутри щита - проверьте соответствие перед установкой.

Безопасность и стандарты

Автоматический выключатель серий Averes соответствует международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Класс токоограничения 3 гарантирует быстрое прекращение тока короткого замыкания, снижая риск повреждения проводки. Номинальное импульсное напряжение 6,2 кВ обеспечивает устойчивость к переходным процессам и грозовым перенапряжениям. Конструкция имеет литую лицевую панель и жесткий корпус с 9 заклепками - повышает механическую прочность и долговечность.

Преимущества

• Увеличенная надежность благодаря механизму мгновенной коммутации (ММК) - минимизирует время горения дуги при отключении
• Окно реального состояния контактов - позволяет визуально определить, включен или отключен автомат, даже через крышку щита
• Защитные шторки на клеммах - исключают контакт с токоведущими частями при обслуживании
• Удобное окно для маркировки - четко указывает назначение цепи
• Поддержка полного набора аксессуаров - можно докупить блокировки, дополнительные контакты, расцепители

Ограничения применения

• Не предназначен для работы во влажных помещениях без дополнительной защиты - степень IP20 не защищает от воды и пыли
• Не рекомендован для постоянной работы при температуре ниже –25 C или выше +50 C - возможны сбои в работе расцепителей
• Только для переменного тока - нельзя использовать в цепях постоянного тока
• Не подходит для защиты цепей с очень длительными перегрузками выше 20 А - требуется более высокий номинал

Примеры использования

• Щитовая в квартире - защита розеточной группы с мощными приборами (стиральная машина, бойлер)
• Производственный цех - питание асинхронного двигателя насоса или компрессора
• Офис - защита сети для серверов, принтеров, освещения с LED-светильниками большой мощности
• Складские помещения - управление и защита систем вентиляции и освещения

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех устройств на группе не превышает 4,6 кВт (при 230 В и 20 А)
• При использовании многожильных проводов используйте наконечники - они обеспечивают лучший контакт в клемме
• Перед первым включением проверьте положение рычага - он должен быть внизу (выключено), затем перевести вверх
• Для сложных систем рекомендуется применять маркировочные этикетки - окно на лицевой панели специально для этого
• Если планируете расширение щита - учтите, что этот автомат занимает всего 1 модуль, поэтому легко дополнять схему
