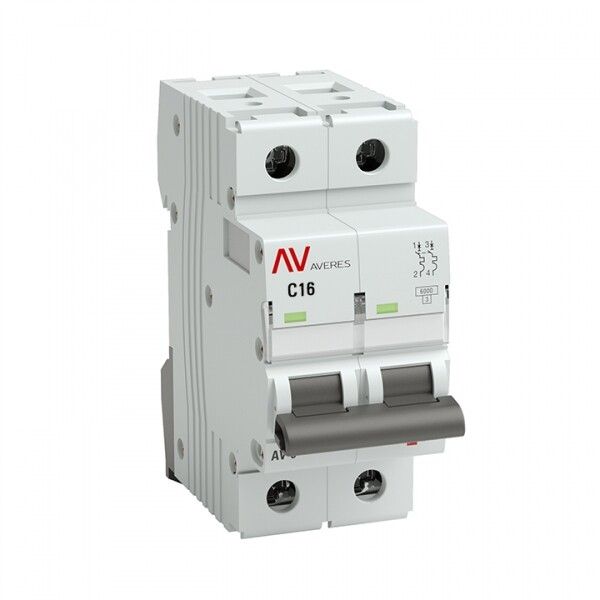

Выключатель автоматический двухполюсный AV-6 DC 16А C 6кА AVERES | mcb6-DC-2-16C-av EKF

Автоматический выключатель модульный двухполюсный 16А 6кА C серии Averes от EKF предназначен для защиты цепей постоянного тока в бытовых и промышленных системах. Артикул mcb6-dc-2-16c-av обеспечивает надёжное отключение при перегрузках и коротких замыканиях благодаря сочетанию теплового и электромагнитного расцепителей.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 16А 6кА C используется для защиты цепей постоянного тока (DC) с напряжением до 500 В. Подходит для оборудования с высокими пусковыми токами: солнечные батареи, системы хранения энергии, светодиодные освещения, зарядные станции, промышленные контроллеры и преобразователи частоты. Применяется там, где требуется гарантированное отключение при аварийных ситуациях - особенно важно в DC-системах, где дуга труднее гасится, чем в переменном токе.

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток без срабатывания.
• Тип напряжения: постоянный ток (DC), рабочее напряжение до 500 В.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Характеристика срабатывания: тип “C” - оптимальна для нагрузок со средними пусковыми токами (например, двигатели, люминесцентные светильники).
• Количество полюсов: два - защищает фазу и ноль одновременно; возможна коммутация нейтрали.
• Номинальное напряжение изоляции: 660 В - гарантирует электроизолирующую прочность даже при кратковременных скачках.
• Номинальное импульсное напряжение: 6,2 кВ - устойчивость к сетевым импульсным помехам.
• Тип расцепителя: электромагнитный + тепловой - двойная защита от КЗ и перегрузки.
• Класс токоограничения: 3 - минимальное время прохождения тока КЗ перед отключением, снижает термическую нагрузку на оборудование.
• Степень защиты IP20: защита от доступа пальцев и крупных предметов, но не от воды и пыли - применяется внутри щитов.
• Рабочая температура: от –25C до +50C - работает в большинстве помещений, включая холодные помещения и жаркие серверные комнаты.
• Сечение провода: 1–25 мм2 - совместим с медными и алюминиевыми проводами стандартных сечений.
• Ширина по модулям: 2M - занимает две ячейки на DIN-рейке.
• Частота: 50 Гц - указана для справки, так как устройство рассчитано на постоянный ток.
• Гарантия: 10 лет (120 месяцев).

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 16А 6кА C монтируется на стандартную DIN-рейку шириной 35 мм. Глубина монтажа составляет 50 мм - учтите свободное место в щите. Наличие возможности коммутации нейтрали позволяет использовать его в системах, где необходимо отключать оба проводника (L+N), что соответствует требованиям безопасности для DC-сетей. Совместим с другими изделиями серии AV-6 DC AVERES - можно собирать комплексные решения с одним типом автоматов. Для подключения используйте зажимы с предварительной затяжкой - рекомендован момент 0,8 Нм.

Безопасность и стандарты

Выполнено в соответствии с ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2:2006). Соответствие нормам обеспечивает сертифицированную надёжность отключения и долговечность. Климатическое исполнение УХЛ4 - допускает работу в условиях повышенной влажности и перепадов температур, характерных для неотапливаемых помещений. Категория перенапряжения III - подтверждает применение в распределительных устройствах вторичного уровня.

Преимущества

• Механизм мгновенной коммутации (ММК): минимизирует время горения дуги - повышает срок службы контактов и снижает риск возгорания.
• Жёсткий корпус с 9 заклепками: увеличенная механическая прочность против деформации при ударах или вибрациях.
• Окно реального состояния контактов: визуальное определение положения (вкл/выкл) через прозрачную крышку, исключает ошибки при обслуживании.
• Защитные шторки на клеммах: предотвращают случайное прикосновение к токоведущим частям во время монтажа.
• Литая лицевая панель: улучшена герметизация, исключается попадание пыли внутрь механизма.
• Удобное окно для маркировки: легко подписывать каждую цепь - ускоряет диагностику и обслуживание.
• Поддержка аксессуаров: возможно подключение дополнительных контактов, расцепителей, сигнализаторов.

Ограничения применения

• Не переменному току (AC) - использование в сети 220/380 В AC недопустимо, даже при одинаковом значении тока.
• IP20 не предусматривает защиту от влаги - запрещён монтаж вне щита, в сырых или открытых местах.
• Работает только при температуре выше –25 C - в экстремально холодных условиях требует обогрева щита.
• Максимальное напряжение 500 В DC - нельзя применять в HV-системах (более 800 В DC), даже если количество полюсов больше.

Примеры использования

• Щиты солнечных электростанций - защита PV-панелей и инверторов.
• Цифровые станки с DC-питанием двигателей.
• Системы бесперебойного питания (UPS) с литий-ионными аккумуляторами.
• Промышленные зарядные устройства для электрокаров и грузового транспорта.
• Освещение LED-лент в торговых центрах с питанием от DC-преобразователей.

Практические советы

• Выбирая автомат, проверьте соответствие напряжения вашей системы - 500 В DC максимум, а не 220 В AC!
• При использовании в DC-сетях с большой емкостью (батареи) обязательно убедитесь, что ток КЗ не превышает 6 кА - иначе нужен более мощный аппарат.
• Обязательно подпишите каждый автомат - удобное окно маркировки создано именно для этого.
• Не забудьте про сечение провода: для 16 А лучше использовать 2,5–4 мм2 меди, чтобы избежать нагрева.
• Если планируете сборку сложного щита - выбирайте все автоматы одной серии (AV-6 DC AVERES) - они совпадают по форме, глубине и контактам.
