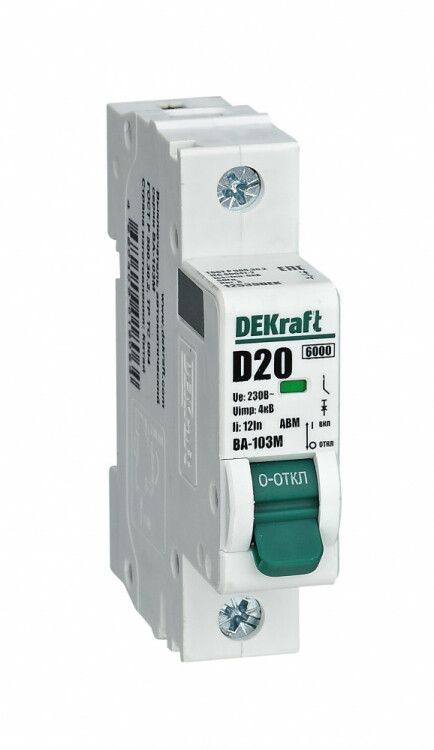

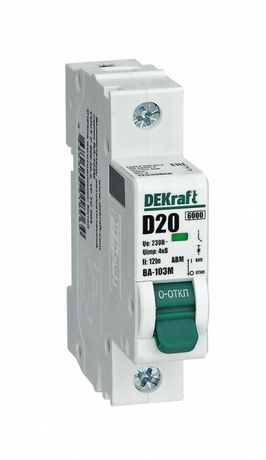

Выключатель автоматический без теплозащиты однополюсный ВА-103М 1P 32А характеристика D 6кА | 12541DEK Dekraft APC

Автоматический выключатель без теплозащиты ВА-103M от DEKraft - устройство для защиты электрических цепей от перегрузок и коротких замыканий, рассчитанное на ток 32 А и номинальное напряжение 400 В. Подходит для установки на DIN-рейку в щитах систем вентиляции, противопожарной защиты и других объектов с высокими пусковыми токами.

Назначение и область применения

Выключатель ВА-103M предназначен для защиты однополюсных цепей переменного тока с частотой 50 Гц. Особенность модели - отсутствие тепловой защиты, что делает её оптимальной для нагрузок с высокими пусковыми токами, когда обычные автоматы ложно срабатывают. Применяется в системах вентиляции, противопожарной защиты, насосных станциях, конвейерах и другом оборудовании с индуктивными или мощными двигателями. Также допускается использование для редких ручных включений и отключений.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 1
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции (Ui): 2000 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - позволяет выдерживать пусковые токи до 10–20 крат от номинала
• Тип тока: Переменный (AC)
• Частота: 50 Гц
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее повреждения контактов
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 73 мм
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от -25 C до +60 C
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Выключатель ВА-103M устанавливается на стандартную DIN-рейку типа TS35. Ширина 1 модуль обеспечивает компактное размещение в распределительных щитах. Для монтажа требуется свободное место глубиной не менее 73 мм. Устройство фиксируется защелкой - никаких дополнительных креплений не требует. Подключение проводов осуществляется через зажимы с моментом затяжки 0,8 Нм. Максимальное сечение жилы - 16 мм2 медной или 25 мм2 алюминиевой.

Безопасность и стандарты

Автомат ВА-103M соответствует требованиям международного стандарта IEC/EN 60947-2 и директиве RoHS (без свинца, кадмия и других опасных веществ). Класс токоограничения 3 гарантирует минимальное воздействие дуги на оборудование при аварии. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания воды или пыли - не применяйте во влажных помещениях без корпуса.

Преимущества

• Устойчивость к высоким пусковым токам благодаря характеристике D - исключает ложные отключения двигателей
• Широкий диапазон рабочих температур (-25…+60 C) - надёжная работа в неотапливаемых щитовых
• Высокая отключающая способность 6 кА - подходит для сетей с большими токами КЗ
• Срок службы до 60 месяцев - длительная эксплуатация без обслуживания
• Поддержка дополнительной комплектации - можно установить блоки сигнализации, расцепители, держатели

Ограничения применения

• Не имеет тепловой защиты - нельзя использовать для защиты освещения, бытовой техники или цепей с постоянной нагрузкой близкой к 32 А
• IP20 - запрещено применение в условиях повышенной влажности, пыли, на улице или в сырых помещениях без дополнительной защиты корпуса
• Не предназначена для частых коммутаций - рекомендовано не более 1000 операций в год
• Только для переменного тока - не работает в цепях постоянного тока

Примеры использования

• Защита вентиляторов приточно-вытяжных установок
• Щитовая система пожарной безопасности с насосами
• Линии питания конвейеров и промышленных агрегатов
• Электрощиты на производстве с крупногабаритным оборудованием

Практические советы

• Выбирая ВА-103M, проверьте, что ваша сеть имеет достаточную отключающую способность - 6 кА достаточно для большинства объектов, но в промзонах с большой мощностью может потребоваться выше
• Из-за отсутствия теплозащиты этот автомат не заменяет обычный 1P-автомат в домашних щитках - он для специализированных задач
• При монтаже соблюдайте шаг 17,5 мм - один модуль = одна позиция на рейке
• Для контроля состояния цепи используйте дополнительные блоки сигнализации - совместимы с этой серией
• Не забудьте про посадочный диаметр: максимальное сечение жилы - 16 мм2 меди; для алюминия - 25 мм2
