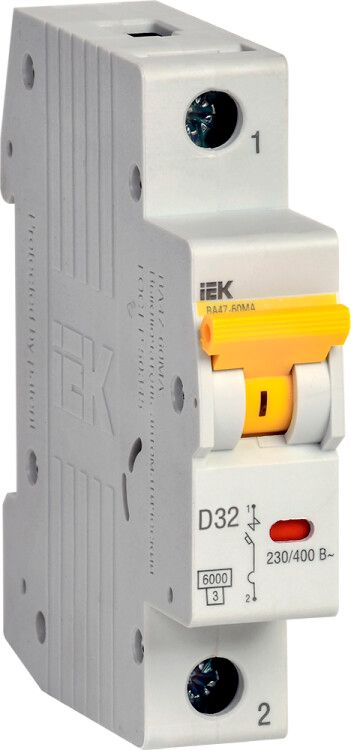

Выключатель автоматический однополюсный ВА47-60МА без теплового расцепителя 1P 32А 6кА D | MVA33-1-032-D IEK

Автоматический выключатель модульный 1P 32А 6кА ВА47-60МА без теплового расцепителя - это устройство для защиты цепей от короткого замыкания, предназначенное для установки в распределительных щитах. Бренд IEK (ИЭК) и артикул mva33-1-032-d указывают на серию KARAT, которая используется в промышленных и специализированных системах, где требуется исключительно магнитная защита.

Назначение и область применения

Автоматический выключатель модульный 1P 32А 6кА ВА47-60МА без теплового расцепителя защищает электрические цепи только от сверхтоков, вызванных коротким замыканием. Отсутствие теплового расцепителя означает, что он не реагирует на длительную перегрузку - эта функция должна обеспечиваться внешними устройствами, такими как термические реле или контакторы.

Устройство применяется там, где необходима быстрая отсечка при КЗ, а перегрузки контролируются отдельно:

• распределительные щиты с аварийной вентиляцией
• вводно-распределительные устройства (ВРУ)
• панели систем пожаротушения
• промышленные линии с предварительно установленными тепловыми защитами

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживает выключатель без повреждений.
• Номинальное напряжение: 230 В переменного тока (AC) - рассчитан на однофазные сети 220–240 В.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А.
• Характеристика срабатывания: D - магнитный расцепитель срабатывает при токе 10–20 кратном от номинального, подходит для нагрузок с высоким пусковым током (например, двигатели, трансформаторы).
• Количество полюсов: 1 - коммутирует только фазный провод, ноль остаётся неотключаемым.
• Ширина: 1 модуль (17,5 мм) - совместим со стандартными DIN-рейками.
• Частота: 50 Гц - предназначено для сетей с частотой 50 Гц (стандарт РФ и Европы).
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12,5 мм; не защищён от пыли и влаги - устанавливается внутри закрытых щитов.
• Рабочая температура: от –40 C до +50 C - допускает работу в неотапливаемых помещениях, на улице (внутри корпуса).
• Срок службы: 15 лет - при соблюдении условий эксплуатации и номинальных нагрузок.

Совместимость и монтаж

Автоматический выключатель модульный 1P 32А 6кА ВА47-60МА монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требует. Подключение проводов осуществляется через зажимы с моментом затяжки 0,8 Нм. Максимальное сечение жил - 25 мм2 (медные). Для работы с алюминиевыми проводами необходимо применять переходники или клеммы.

Необходимо убедиться, что место установки соответствует классу IP20 - устройство нельзя использовать в открытых или влажных местах без дополнительной защиты корпуса.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50345-2010 (IEC 60898-1) для автоматических выключателей для бытовых и аналогичных целей. Сертифицирован для использования в электроустановках до 1000 В AC. Соответствует нормам безопасности для промышленных и специальных объектов, включая системы жизнеобеспечения.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает надёжную защиту даже при серьёзных КЗ.
• Характеристика D позволяет работать с оборудованием, имеющим большие пусковые токи - например, насосами, вентиляторами, компрессорами.
• Минимальная ширина (1 модуль) экономит место в щите.
• Поддержка широкого диапазона температур делает возможным использование в холодных и жарких условиях.
• Возможность дополнительной комплектации - можно установить дополнительные контакты, расцепители или сигнализацию.

Ограничения применения

• Не защищает от перегрузок - обязательно нужна внешняя тепловая защита (термореле, контактор с тепловой защитой).
• Не подходит для бытовых розеточных групп, освещения или обычных потребителей - из-за отсутствия теплового расцепления.
• IP20 не допускает установку вне герметичных щитов - риск попадания пыли, влаги, посторонних предметов.
• Только один полюс - не может использоваться для отключения нулевого провода, что запрещено в некоторых стандартах (например, для питания оборудования с двуполюсным отключением).

Примеры использования

• Защита силового контура аварийной вентиляции в подземном паркинге - где основная защита от перегрева уже реализована в частотном преобразователе.
• Линия питания пожарного насоса в системе пожаротушения - отключение происходит только при КЗ, а перегрузка регулируется реле контроля тока.
• Щит управления технологическим оборудованием на заводе - где каждый двигатель имеет своё термическое реле, а автомат служит лишь для экстренного отключения при пробое.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша система имеет отдельную защиту от перегрузок - иначе оборудование будет работать без защиты.
• При сборке щита используйте маркировочные бирки - поскольку внешне он ничем не отличается от обычного автомата, важно не спутать его с устройством, имеющим тепловую защиту.
• Проверьте посадочный диаметр кабеля - максимальное сечение 25 мм2. Перегрузка зажимов приведёт к нагреву и выходу из строя.
• Для систем, требующих удалённой сигнализации о срабатывании, используйте дополнительные контактные модули - они совместимы с серией KARAT.
• Не устанавливайте в щиты с повышенной влажностью или без крышки - IP20 не обеспечивает защиту от внешней среды.
