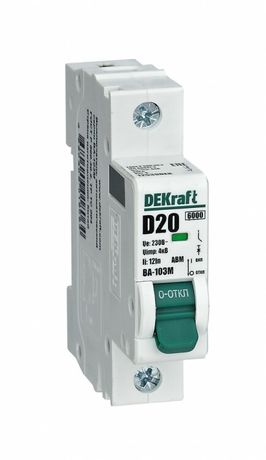

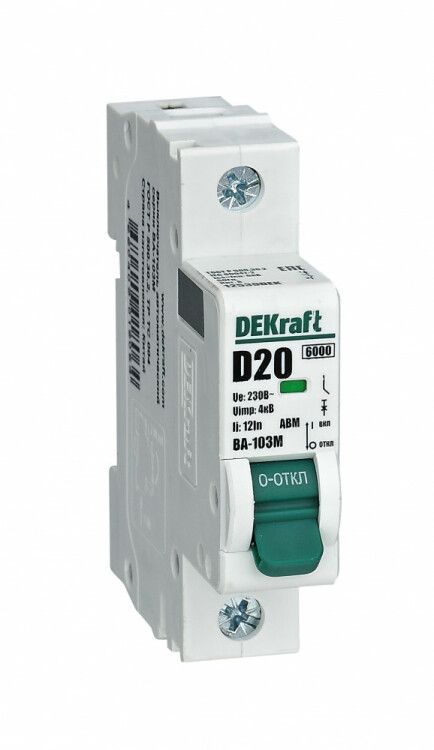

Выключатель автоматический без теплозащиты однополюсный ВА-103М 1P 40А характеристика C 6кА | 12506DEK Dekraft APC

Автоматический выключатель без теплозащиты ВА-103M от DEKRAFT предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Модель с номинальным током 40 А и характеристикой C подходит для нагрузок с умеренным пусковым током, таких как насосы, вентиляторы и системы противопожарной защиты. Артикул 12506dek - надёжное решение для монтажа на DIN-рейку в щитах промышленного и коммерческого назначения.

Назначение и область применения

Выключатель автоматический ВА-103M используется для защиты однополюсных цепей переменного тока с частотой 50 Гц. Он применяется там, где требуется исключить ложные срабатывания от кратковременных перегрузок - например, в системах вентиляции, пожарной безопасности, насосных станциях и других устройствах с периодическими пиками потребления энергии. Отсутствие тепловой защиты делает его подходящим для ситуаций, когда нужна только магнитная защита от короткого замыкания.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 1
• Номинальное напряжение: 400 В (рабочее - 230 В AC)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала
• Тип тока: переменный (AC), 50 Гц
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее энергию пробоя
• Ширина по модулю: 1 (17,5 мм)
• Глубина монтажа: 73 мм
• Номинальное напряжение изоляции: 2000 В
• Рабочий температурный диапазон: от -25 C до +60 C
• Способ монтажа: на DIN-рейку
• Гарантия: 60 месяцев

Совместимость и монтаж

Выключатель ВА-103M совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требует. Для подключения используются зажимы на верхней и нижней клеммах: провода сечением до 16 мм2 (медные) допускаются. Обязательно соблюдайте полярность при подключении - хотя устройство не чувствительно к направлению тока, рекомендовано подводить питание сверху, как принято в электроустановках.

Безопасность и стандарты

Автоматический выключатель ВА-103M соответствует требованиям директивы RoHS - не содержит опасных веществ, таких как свинец или кадмий. Конструкция обеспечивает класс токоограничения 3, что снижает риск повреждения оборудования при КЗ. Напряжение изоляции 2000 В гарантирует безопасную работу даже при кратковременных импульсах. IP20 позволяет использовать устройство только внутри закрытых щитов, защищённых от доступа посторонних предметов.

Преимущества

• Устойчив к высокому току короткого замыкания - до 6000 А, что важно для сетей с малым сопротивлением
• Работает в широком диапазоне температур - подходит для холодных помещений и жарких технических комнат
• Легко монтируется и обслуживается благодаря стандартному форм-фактору
• Не имеет тепловой защиты - предотвращает ложные отключения при пуске двигателей
• Поддерживает частые оперативные включения и отключения - не рассчитан на постоянное управление, но выдерживает регулярные циклы

Ограничения применения

• Не подходит для защиты цепей с частыми длительными перегрузками - отсутствует тепловая защита
• Из-за IP20 нельзя устанавливать во влажных помещениях, на улице или в местах с пылью
• Не предназначена для управления нагрузкой вручную чаще нескольких раз в день - не является контактором
• Не работает с постоянным током - только переменный (AC)
• Не следует применять в цепях с очень высоким пусковым током (>10×Iн), так как возможны ложные срабатывания

Примеры использования

• Защита вентиляционных установок в офисных и промышленных зданиях
• Питание аварийных осветительных приборов в системах пожарной сигнализации
• Контроль работы насосов в канализационных и водоснабжающих станциях
• Цепи управления в панелях автоматизации, где важна только защита от КЗ

Практические советы

• Выбирая между ВА-103M и аналогичными моделями с теплозащитой, убедитесь, что ваша нагрузка действительно не требует защиты от долговременной перегрузки - например, двигатель с мягким пуском лучше защищать другим способом
• Проверьте посадочные размеры перед монтажом: глубина 73 мм должна умещаться в корпусе щита
• Для увеличения функциональности можно дополнительно установить блоки auxiliary contacts или shunt trip - модель поддерживает комплектацию
• Не используйте этот автомат в качестве основного рубильника - он не рассчитан на частое механическое включение/выключение
• При группировке нескольких автоматов в одном щите соблюдайте минимальные зазоры для теплоотвода - особенно при работе при +50…+60 C
