Выключатель автоматический без теплозащиты трехполюсный ВА-103М 3P 20А характеристика C 6кА | 12521DEK Dekraft APC

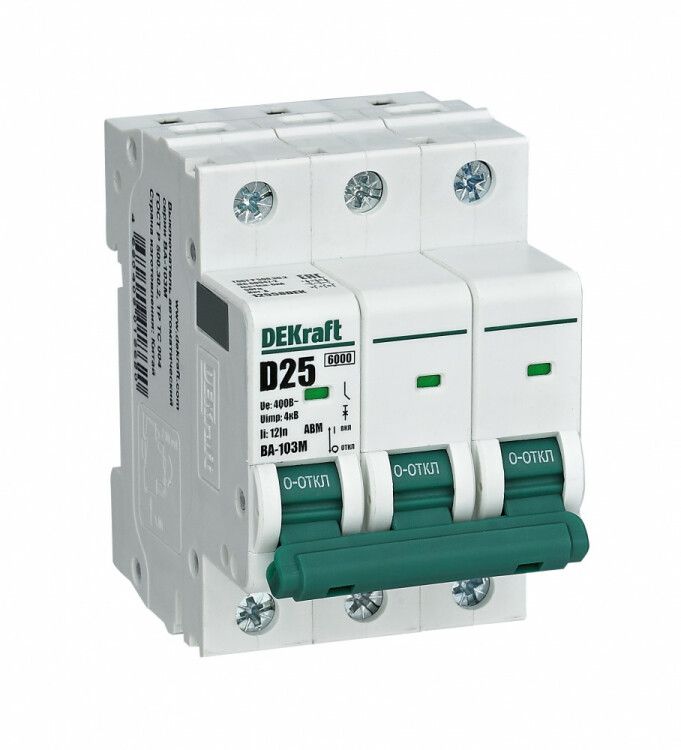

Автоматический выключатель без теплозащиты ВА-103M от DEKraft - трёхполюсное устройство на 20 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты цепей вентиляции, противопожарных систем и других нагрузок, где требуется надёжное отключение при перегрузках и коротких замыканиях.

Назначение и область применения

Автоматический выключатель ВА-103M используется там, где необходима защита от сверхтоков, но не требуется тепловая защита - то есть, когда важно исключить случайное отключение из-за кратковременных перегрузок. Подходит для постоянного обслуживания цепей вентиляционных установок, пожарных насосов, дымоудаления и других ответственных систем, требующих высокой надёжности. Может применяться для редких ручных включений и отключений этих же цепей.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 20 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, двигатели малой мощности, освещение)
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц
• Напряжение изоляции: 2000 В - обеспечивает электроизоляцию между контактами и корпусом
• Способ монтажа: на DIN-рейку шириной 3 модуля (модуль = 17,5 мм)
• Глубина монтажа: 73 мм - требует достаточного места внутри щита
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ за счёт быстрого размыкания контактов
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; применяется только во внутренних помещениях
• Рабочая температура: от -25C до +60C
• Гарантия: 60 месяцев

Совместимость и монтаж

Автоматический выключатель ВА-103M монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в типовых распределительных щитах. Для подключения используются винтовые зажимы - рекомендуется использовать провода сечением 0,5–25 мм2 (медные). Убедитесь, что глубина щита минимум 80 мм, чтобы выключатель свободно закрывался крышкой. Не совместим с автоматами других серий по фиксаторам - используйте только оригинальные крепления DEKraft.

Безопасность и стандарты

Выключатель соответствует требованиям директивы RoHS - не содержит опасных веществ. Применяет класс токоограничения 3, что повышает безопасность оборудования при КЗ. Напряжение изоляции 2000 В гарантирует электробезопасность даже при импульсных перенапряжениях. IP20 не допускает использование вне помещений или в сырых средах.

Преимущества

• Устойчив к кратковременным перегрузкам благодаря отсутствию тепловой защиты - меньше ложных срабатываний в системах с пусковыми токами
• Высокая отключающая способность (6 кА) делает его подходящим для сетей с высокими токами КЗ
• Широкий диапазон температур (-25…+60 C) позволяет использовать в неотапливаемых помещениях
• Срок службы продлен за счёт прочной конструкции и качественной сборки

Ограничения применения

• Не подходит для защиты цепей с частыми пусками (более 10 раз/час) - риск износа контактов
• Из-за отсутствия тепловой защиты нельзя использовать для защиты нагревательных элементов, светильников или другого оборудования, чувствительного к длительным перегрузкам
• IP20 запрещает установку в местах с повышенной влажностью, пылью или возможностью попадания воды
• Не предназначена для работы с постоянным током (DC) - только переменный ток AC

Примеры использования

• Защита цепей пожарных насосов в жилых и административных зданиях
• Контроль питания вентиляторов системы дымоудаления
• Подключение электродвигателей вентиляционных установок в подвалах и технических этажах
• Распределительные щиты в промышленных объектах, где важна отказоустойчивость

Практические советы

• Выбирая ВА-103M, проверьте, что ваша сеть имеет достаточную отключающую способность - если ток КЗ выше 6 кА, нужен более мощный аппарат
• При монтаже в щите соблюдайте минимальную глубину 80 мм - недостаток места затруднит закрытие крышки
• Не смешивайте этот автомат с другими сериями в одном щите - различаются механизмы фиксации и размеры
• Для систем, где требуется автономность, можно дополнительно установить вспомогательные контакты (по запросу) - функционал поддерживается
• Проверяйте соответствие сечения проводов - слишком толстый провод не войдёт в зажим, слишком тонкий - увеличит риск нагрева
