Выключатель автоматический без теплозащиты трехполюсный ВА-103М 3P 20А характеристика D 6кА | 12557DEK Dekraft APC

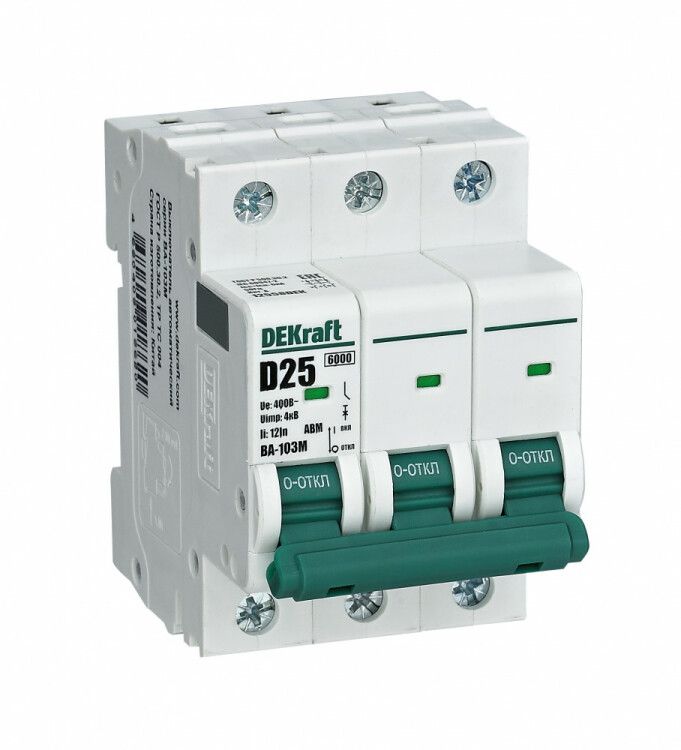

Автоматический выключатель ВА-103M от DEKRAFT - трёхполюсный коммутационный аппарат на 20 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты цепей без необходимости тепловой защиты. Устройство монтируется на DIN-рейку и применяется в системах вентиляции, противопожарной защиты и других задачах, где важна надёжная отсечка при коротком замыкании.

Назначение и область применения

Автоматический выключатель ВА-103M используется для защиты электрических цепей от сверхтоков, вызванных короткими замыканиями. Отличается от обычных автоматов отсутствием тепловой защиты - то есть он не реагирует на длительную перегрузку, только на резкий скачок тока. Это делает его идеальным для оборудования, которое допускает кратковременные высокие пусковые токи, но требует быстрого отключения при аварии.

• Подходит для систем вентиляции, дымоудаления и противопожарной защиты
• Используется там, где требуется исключительно мгновенная отсечка при КЗ
• Применяется в цепях с нечастыми оперативными включениями/отключениями
• Не предназначен для защиты от перегрузок - для этого нужен отдельный термический элемент

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может проводить без повреждений
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика срабатывания: D - срабатывает при токе от 10 до 20 кратного номинала; подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трёхфазные сети 380–400 В
• Номинальное напряжение изоляции: 2000 В - обеспечивает электроизоляцию между токоведущими частями и корпусом
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Класс токоограничения: 3 - очень быстрая отсечка, снижающая энергию КЗ, что уменьшает риск повреждения оборудования
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли
• Ширина модуля: 3 модуля (9 мм каждый) - занимает 27 мм места на DIN-рейке
• Глубина монтажа: 73 мм - необходимый зазор для установки и работы механизма
• Температурный диапазон: от -25C до +60C - работает в условиях холодных помещений и жарких технических площадках

Совместимость и монтаж

Автоматический выключатель ВА-103M устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания задней части устройства на рейку. Для подключения используются винтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением до 16 мм2. Подключение необходимо выполнять с соблюдением полярности фаз: L1, L2, L3. Ноль и заземление не проходят через автомат - они подключаются отдельно.

Устройство не имеет функции дистанционного управления или сигнализации - управление только механическое рычагом. После срабатывания его необходимо вручную перевести в положение «выкл», затем снова в «вкл».

Безопасность и стандарты

• Соответствует требованиям директивы RoHS - свободен от опасных веществ
• Произведено в соответствии с нормами IEC 60947-2
• Класс токоограничения 3 обеспечивает повышенную безопасность при КЗ
• IP20 позволяет применять только внутри закрытых щитов, не во влажных или запылённых средах

Преимущества

• Высокая отключающая способность (6 кА) - надёжно защищает оборудование даже при серьёзных КЗ
• Характеристика D - оптимальна для двигателей и мощных потребителей с высоким пусковым током
• Работает при экстремальных температурах - подходит для неотапливаемых помещений
• Отсутствие тепловой защиты предотвращает ложные срабатывания при пуске оборудования
• Компактная форма - экономит место в распределительном щите

Ограничения применения

• Не защищает от перегрузок - нельзя использовать в цепях с регулярным превышением тока 20 А
• IP20 - не подходит для открытых площадок, улиц, сырых помещений, бассейнов, кухонь
• Не предназначен для частого ручного включения/отключения - это сокращает срок службы контактов
• Требует обязательной установки в щит с защитой от доступа посторонних лиц
• Не сочетается с системами автоматического повторного включения (АПВ)

Примеры использования

• Защита вентиляторов дымоудаления в лифтовых холлах
• Коммутирование насосов пожаротушения
• Питание электродвигателей вентиляционных установок в технических помещениях
• Цепи освещения эвакуационных выходов с высоким пусковым током

Практические советы

• Выбирая ВА-103M, убедитесь, что ваша нагрузка действительно не требует тепловой защиты - если есть риск перегрева от длительной перегрузки, используйте автомат с характеристикой C или B, либо добавьте тепловое реле
• Проверяйте посадочные размеры: глубина 73 мм должна умещаться в щите с учётом кабельных каналов и других компонентов
• При сборке щита не забывайте, что этот автомат - только защита от КЗ. Все остальные функции (перегрузка, контроль, сигнализация) должны решаться другими средствами
• Для обслуживания и проверки срабатывания используйте тестеры, имитирующие КЗ - не пробуйте «коротить» провода руками!
• Артикул 12557dek - это конкретная модель без теплозащиты. Не путайте её с аналогичными по внешнему виду автоматами ВА-103M с тепловой защитой - они отличаются внутренним механизмом и назначением
