Выключатель автоматический без теплозащиты трехполюсной ВА-103М 3P 63А характеристика C 6кА | 12526DEK Dekraft APC

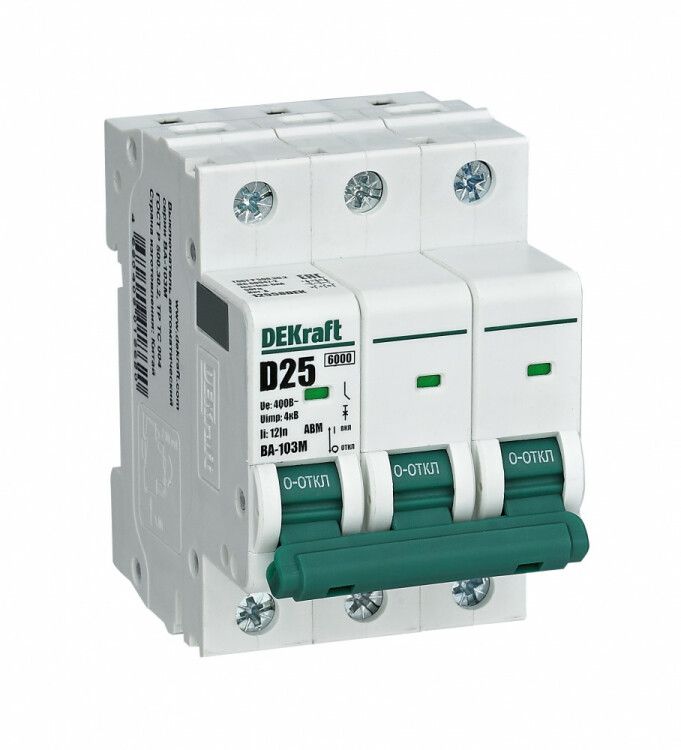

Автоматический выключатель без теплозащиты ВА-103M от DEKRAFT предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки на DIN-рейку в щитах систем вентиляции, противопожарной защиты и других объектов с высокими требованиями к надежности. Артикул 12526dek - модель с тремя полюсами, номиналом 63 А и характеристикой срабатывания C.

Назначение и область применения

Выключатель автоматический ВА-103M используется там, где требуется надежное отключение цепей при аварийных ситуациях, но не нужна тепловая защита от длительных перегрузок. Он применяется в системах вентиляции, противопожарной защиты, насосных станциях и других устройствах, которые работают в режиме частых пусков или требуют быстрого реагирования на КЗ.

Подходит для нечастых операций включения и отключения - не предназначен для регулярного ручного управления нагрузкой.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выдерживает устройство без срабатывания.
• Количество полюсов: 3 - защищает три фазы одновременно.
• Номинальное напряжение: 400 В переменного тока - работает в сетях 380–400 В AC.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение).
• Степень защиты IP20: предохраняет от контакта с внутренними деталями и крупными предметами, но не защищена от воды и пыли - устанавливается внутри закрытых щитов.
• Номинальное напряжение изоляции: 2000 В - обеспечивает электроизоляцию между токоведущими частями даже при кратковременных скачках напряжения.
• Частота: 50 Гц - рассчитан на работу в сети стандарта РФ/Европы.
• Класс токоограничения: 3 - снижает величину тока КЗ за счет быстрого отключения (менее 10 мс); повышает безопасность оборудования после точки установки.
• Ширина модуля: 3 модуля - занимает 54 мм на DIN-рейке (стандарт 17,5 мм на модуль).
• Глубина монтажа: 73 мм - необходимый свободный объем за щитом для правильной установки.
• Рабочий температурный диапазон: от –25 C до +60 C - допускает эксплуатацию в неотапливаемых помещениях и на улице внутри корпусов.
• Тип питания: только переменный ток (AC).

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 73 мм свободной глубины за рейкой. Подключение осуществляется через верхние и нижние зажимы - вход и выход можно менять местами (обратное подключение допустимо).

Не имеет встроенной тепловой защиты - не следует использовать там, где возможны длительные перегрузки ниже порога срабатывания по магнитному расцепителю (например, при работе двигателей с недостаточной мощностью).

Безопасность и стандарты

Выключатель автоматический ВА-103M соответствует директиве RoHS - не содержит опасных веществ. Произведен в соответствии с требованиями МЭК 60947-2. Устройство сертифицировано для применения в промышленных и коммунальных объектах.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает защиту даже при серьезных КЗ.
• Класс токоограничения 3 снижает энергию, передаваемую в цепь во время аварии - продлевает срок службы подключенного оборудования.
• Работает в широком диапазоне температур - подходит для холодных помещений и летних жарких условий.
• Имеет механическую прочность и долгий срок службы - гарантия 60 месяцев.
• Легко совмещается с другими устройствами на DIN-рейке благодаря стандартной ширине.

Ограничения применения

• Не предназначен для защиты цепей с частыми перегрузками - отсутствие теплового расцепителя делает его бесполезным при длительных токах выше 63 А, но ниже 315 А (порог магнитного расцепления).
• IP20 не позволяет устанавливать в сырых, запыленных или открытых условиях - обязательно использование в закрытых щитах.
• Не рекомендован для часто используемых ручных переключений - механизм рассчитан на аварийное отключение, а не на эксплуатационное управление.

Примеры использования

• Защита вентиляционных каналов в торговых центрах - отключение при КЗ в двигателе вентилятора.
• Щиты пожарной безопасности - питание насосов, клапанов, сигнализаторов.
• Цепи освещения эвакуационных путей с высоким пусковым током люминесцентных светильников.
• Оборудование на складах и производственных площадках с минимальным риском перегрузок, но высоким риском КЗ.

Практические советы

• Выбирая ВА-103M, проверьте, что расчетный ток нагрузки не превышает 63 А - иначе аппарат будет постоянно отключаться при пиковых нагрузках.
• Если в вашей цепи есть двигатель с высоким пусковым током - убедитесь, что он не превышает 10×63 = 630 А. Если да - выбирайте характеристику D вместо C.
• При сборке щита учтите глубину 73 мм - не забудьте про место для проводов и клеммников.
• Не заменяйте этот автомат обычным УЗО или дифференциальным автоматом - он не обеспечивает защиту от утечек тока.
• Для дополнительной функциональности можно заказать блоки дополнительных контактов - доступно согласно заявке “возможна дополнительная комплектация”.
