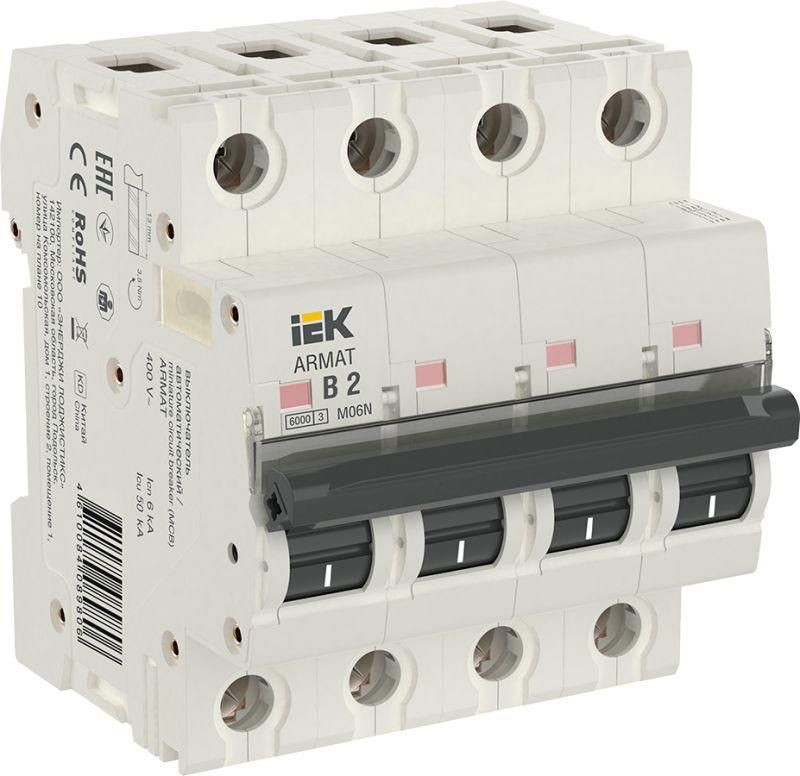

Выключатель автоматический четырехполюсный M06N 4P B 2А 6кА ARMAT | AR-M06N-4-B002 IEK

Автоматический выключатель четырехполюсный B 2А 6кА M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для бытовых и аналогичных объектов, где требуется надёжная защита на 400 В. Артикул ar-m06n-4-b002 соответствует модели с номиналом 2 А и характеристикой срабатывания B.

Назначение и область применения

Автоматический выключатель четырехполюсный B 2А 6кА M06N защищает электрические цепи с четырьмя фазами и нулём - например, питание трёхфазных потребителей с нейтралью: электроплит, насосов, систем вентиляции. Подходит для установки в щитках жилых домов, офисов, малых производственных помещений. Применяется там, где важно одновременно отключить все четыре провода при аварии.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока; номинальное напряжение изоляции - 500 В, что обеспечивает безопасную работу при колебаниях;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным запуском (освещение, бытовые приборы);
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита в одном корпусе;
• Количество полюсов: 4 - отключение всех фаз и нуля одновременно;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (18 мм каждый);
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Рабочий диапазон температур: от –40 C до +70 C - работает в холодных и жарких помещениях;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ;
• Цвет: белый - сочетается со стандартной цветовой гаммой щитового оборудования;
• Гарантия: 120 месяцев - 10 лет официальной гарантии от производителя;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях.

Совместимость и монтаж

Автоматический выключатель четырехполюсный B 2А 6кА M06N монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - допускаются медные провода сечением от 0,5 до 25 мм2. Обязательно соблюдать порядок подключения: входные контакты сверху, выходные - снизу. Все четыре полюса должны быть подключены, даже если один из них используется как ноль - отключение нуля обязательно при срабатывании. Установка возможна рядом с другими автоматами серии ARMAT, так как они имеют единый форм-фактор и шаг крепления.

Безопасность и стандарты

Автоматический выключатель M06N соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. Сертифицирован для использования в бытовых условиях, не предназначен для промышленных мощных установок с высокими импульсными нагрузками.

Преимущества

• Двухступенчатая защита - тепловой и электромагнитный расцепители обеспечивают точное реагирование на перегрузки и КЗ;
• Высокая предельная отключающая способность до 50 кА (при других номиналах серии) - повышает надёжность в условиях нестабильной сети;
• Долгий срок службы - 10 лет гарантии и прочная конструкция из самозатухающего пластика;
• Удобная индикация состояния - рычаг четко показывает положение “Вкл/Выкл” и триппер (“сработал”);
• Поддержка комплектации - можно установить дополнительные аксессуары: блокировки, сигнализацию, дистанционное управление.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для цепей с высокими пусковыми токами (например, крупные двигатели) - характеристика B слишком чувствительна, может ложно срабатывать;
• Не предназначен для постоянной работы при токе выше 2 А - превышение вызовет перегрев и отказ;
• Не использовать в местах с химически активной средой - материал корпуса не устойчив к растворителям и агрессивным газам.

Примеры использования

• Защита трехфазной электроплиты с нейтральным проводником в квартире;
• Щитовая защита группы осветительных и розеточных цепей в частном доме;
• Отключение питания конвейерной линии с контролируемым нулём;
• Распределительный щит в административном здании с четырёхпроводной системой TN-S.

Практические советы

• Выбирая автомат, проверьте, чтобы суммарная мощность подключённых приборов не превышала 0,8–0,9 кВт (2 А × 400 В = 0,8 кВт);
• При подключении кабеля сечением более 16 мм2 используйте наконечники - это повысит контакт и предотвратит деформацию зажима;
• Не устанавливайте этот выключатель вместо трёхполюсного, если ноль не нуждается в отключении - лишний полюс увеличивает стоимость и занимает место;
• Проверяйте соответствие номинала нагрузке - 2 А слишком мал для современной кухонной техники, лучше выбрать 10–16 А, если есть возможность;
• При группировке нескольких автоматов в щите оставляйте между ними минимум 5 мм свободного места - для лучшего теплоотвода.
