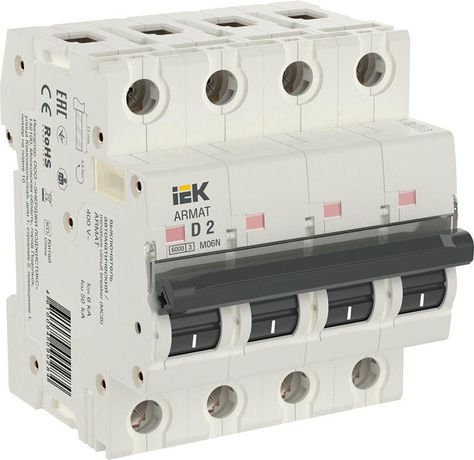

Выключатель автоматический четырехполюсный M06N 4P D 2А 6кА ARMAT | AR-M06N-4-D002 IEK

Автоматический выключатель четырёхполюсный модульный D 2А 6кА M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для установки в щитках жилых и общественных зданий, обеспечивает надёжную работу при высоких пусковых токах и соответствует требованиям для климатического исполнения УХЛ4.

Назначение и область применения

Автоматический выключатель четырёхполюсный модульный D 2А 6кА M06N защищает трёхфазные цепи с нулевым проводником - например, питание электрооборудования на 400 В. Подходит для бытовых и коммерческих объектов: квартир, офисов, малых производств. Характеристика D позволяет использовать устройство там, где есть мощные пусковые токи - например, у двигателей насосов, компрессоров, вентиляторов.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) - рассчитан на трёхфазные сети 230/400 В
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - медленное срабатывание при кратковременных импульсах тока (до 10–20× I_n)
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (72 мм шириной) на рейке
• Тип расцепителя: электромагнитный + тепловой - защита от КЗ и перегрузки
• Частота: 50 Гц - для сетей России и стран СНГ
• Максимальное сечение кабеля: 25 мм2 - можно подключить жилы до этого размера
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий диапазон температур: –40…+70 C - работает в холодных и жарких помещениях
• Класс токоограничения: 3 - быстрое отключение, снижающее энергию КЗ
• Цвет корпуса: белый
• Гарантия: 15 лет

Совместимость и монтаж

Автоматический выключатель четырёхполюсный модульный D 2А 6кА M06N монтируется на DIN-рейку типа 35 мм. Все контакты расположены сверху и снизу - удобно для подключения кабелей. Для соединения используйте клеммы с фиксацией винтами. Обязательно соблюдайте посадочные размеры: ширина 72 мм, глубина - типовая для серии ARMAT. Установка возможна в любых стандартах щитов, совместимых с модульной системой IEK. Комплектуется креплениями, не требует дополнительных адаптеров.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 обеспечивает снижение энергии, проходящей через цепь при КЗ, что повышает безопасность оборудования. Серия ARMAT сертифицирована для эксплуатации в условиях УХЛ4 - умеренный и холодный климат с повышенной влажностью, но только в защищённых помещениях. IP20 исключает использование на улице или во влажных зонах без дополнительной защиты.

Преимущества

• Четыре полюса обеспечивают полное отключение всех проводов, включая ноль - важно для безопасности при ремонте
• Характеристика D предотвращает ложные срабатывания при запуске моторов и других нагрузок с высокими пусковыми токами
• Высокая отключающая способность (6 кА) покрывает большинство бытовых и коммерческих ситуаций
• 15-летняя гарантия указывает на долговечность конструкции и качество материалов
• Поддержка кабелей до 25 мм2 - позволяет подключать даже толстые силовые жилы без переходников

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от воды, пыли, механических воздействий
• Номинальный ток 2 А слишком мал для мощных потребителей - не подходит для нагревателей выше 0,8 кВт или групп освещения с более чем 10 лампами
• Не рекомендован для цепей с частыми перегрузками - длительная работа близко к 2 А сокращает срок службы
• Не используется в сетях постоянного тока - только переменный ток 50 Гц
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО

Примеры использования

• Защита трёхфазного кондиционера с пусковым током 15–20 А
• Отключение питания насосной группы в системе водоснабжения
• Щиток управления вентиляцией в торговом центре
• Распределительный щит многоквартирного дома для одной квартиры с трёхфазным вводом

Практические советы

• Выбирая автоматический выключатель четырёхполюсный модульный D 2А 6кА M06N, проверьте суммарную мощность подключаемых приборов - она не должна превышать 0,8 кВт при 2 А
• При монтаже затягивайте клеммы усилием 0,6–0,8 Нм - недостаточно или слишком сильно может вызвать перегрев
• Если нужна защита от утечек тока - обязательно установите УЗО перед этим выключателем
• Для помещений с высокой влажностью (ванная, кухня) используйте выключатель в герметичном боксе или выберите модель с IP44+
• Серия ARMAT совместима с другими изделиями IEK - легко дополнять щиток рубильниками, УЗО, реле контроля напряжения
