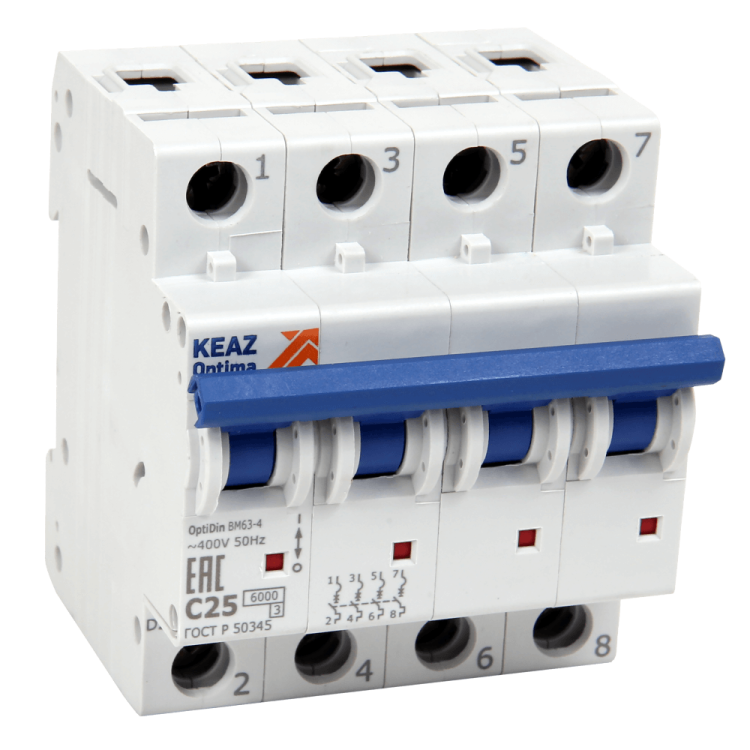

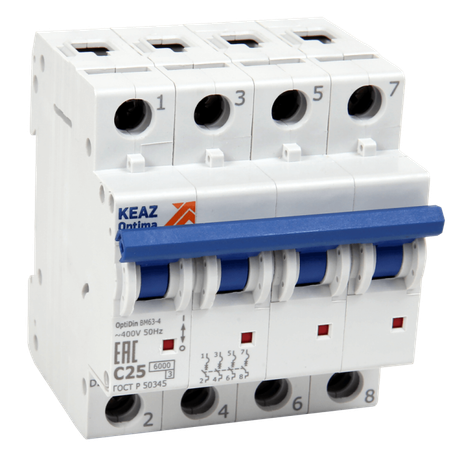

Выключатель автоматический четырехполюсный 2А D 6кА AC OptiDin BM63-4D2-ОМ4-РЕГ - 281622 КЭАЗ

Автоматический четырехполюсный выключатель Кэаз OptiDin BM63-4D2-ОМ4-РЕГ предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Он рассчитан на работу в сетях до 400 В, подключается на DIN-рейку и подходит для промышленного оборудования, где требуется отключение всех фаз и нейтрали одновременно.

Назначение и область применения

Выключатель Кэаз OptiDin BM63-4D2-ОМ4-РЕГ используется для защиты четырехпроводных цепей переменного тока — трех фаз и нулевого провода. Его применяют там, где важно полностью отключить все проводники при аварии: в распределительных щитах промышленных установок, на станках, насосах, системах вентиляции и других устройствах с трёхфазным питанием и нейтралью.

Технические характеристики

• Номинальный ток: 2 А — максимальный постоянный ток, который выключатель может держать без отключения;
• Номинальное напряжение: 400 В — рабочее напряжение сети, для которой он предназначен;
• Номинальная отключающая способность: 6 кА — максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Количество полюсов: 4 — три фазных и один нейтральный, который также коммутируется;
• Характеристика срабатывания: D — предназначена для нагрузок с высокими пусковыми токами, например, двигателей;
• Сечение проводника: 1–25 мм² — допустимый диапазон площади сечения подключаемых жил;
• Степень защиты IP30 — защищён от доступа пальцев и предметов более 2,5 мм, но не от пыли и воды;
• Класс токоограничения: 3 — быстродействующий тип, снижающий энергию короткого замыкания;
• Рабочая температура: от –10 °C до +50 °C — подходит для помещений с умеренным климатом;
• Глубина монтажа: 75 мм — требует соответствующего места в шкафу;
• Количество модулей DIN: 4 — занимает четыре стандартных модуля на рейке;
• Частота: 50 Гц — оптимизирован для сетей России и стран СНГ.

Совместимость и монтаж

Выключатель Кэаз OptiDin BM63-4D2-ОМ4-РЕГ монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания — никаких болтов или инструментов не требуется. Для подключения используются зажимы с винтами, которые надёжно фиксируют провода сечением от 1 до 25 мм². Нейтральный проводник коммутируется — значит, при отключении он тоже размыкается, что важно для безопасности при обслуживании.

Убедитесь, что в щите есть место глубиной минимум 75 мм. Выключатель совместим со всеми устройствами серии OptiDin — можно легко собирать комплексные решения с дополнительными модулями.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Категория перенапряжения III указывает на применение в распределительных цепях, а степень загрязнения 2 — на использование в помещениях с обычным уровнем запыления. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к кратковременным скачкам напряжения.

Преимущества

• Коммутируемый нейтральный проводник повышает безопасность при ремонте — вся цепь полностью отключена;
• Характеристика D позволяет использовать выключатель с двигателями и другим оборудованием с высоким пусковым током;
• Класс токоограничения 3 снижает риск повреждения кабелей и контактов при КЗ;
• Модульная конструкция Easy Connect упрощает сборку и замену в щитах;
• Изготовлен на заводе КЭАЗ — проверенная российская технология с длительным сроком службы.

Ограничения применения

• Не предназначен для работы вне помещений — IP30 не защищает от влаги и пыли;
• Не подходит для цепей постоянного тока — работает только с переменным током 50 Гц;
• Номинальный ток всего 2 А — нельзя использовать для мощных потребителей (например, нагревателей свыше 0,8 кВт);
• Требуется минимальная температура –10 °C — не рекомендован для холодных необогреваемых шкафов зимой;
• Не имеет функции дифференциального тока — для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного станка с частотным преобразователем и нейтралью;
• Отключение питания конвейера с управляемым двигателем;
• Щит управления вентиляционной установкой с трёхфазным вентилятором;
• Распределительный щит на производстве, где необходимо полное отключение всех проводников перед техобслуживанием.

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша нагрузка действительно не превышает 2 А — даже небольшое превышение вызовет частые отключения;
• При подключении проводов используйте наконечники (кольца) для сечений менее 2,5 мм² — так контакт будет надёжнее;
• Если в цепи есть чувствительная электроника, параллельно установите УЗО — этот автомат не защищает от утечек тока;
• Проверьте глубину шкафа перед закупкой — 75 мм — это больше, чем у многих бюджетных решений;
• Для удобства обслуживания используйте дополнительные аксессуары: сигнализатор положения, механический замок или рукоятку с ключом — они совместимы с этой моделью.
