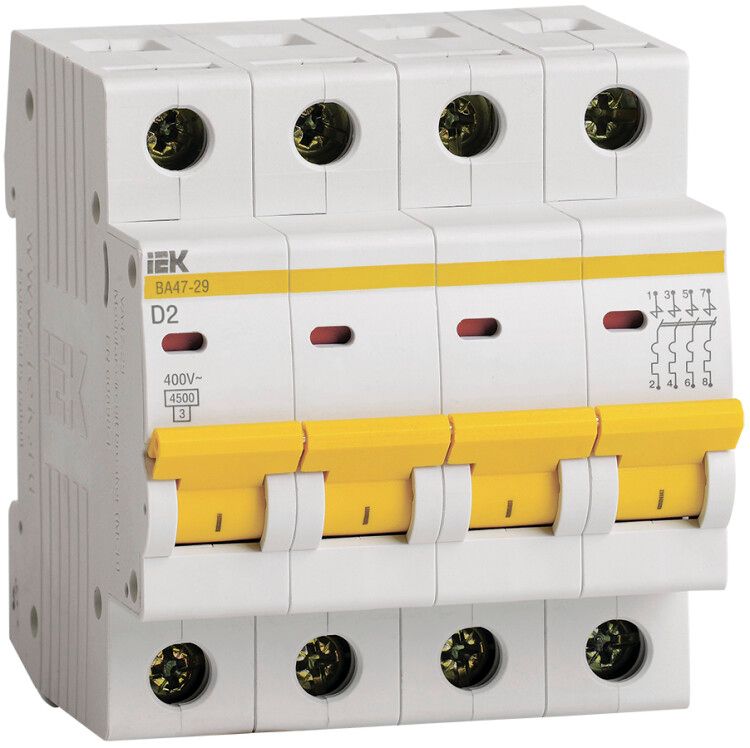

Выключатель автоматический четырехполюсный ВА47-29 2А D 4,5кА KARAT | MVA20-4-002-D IEK

Автоматический выключатель ВА47-29 от IEK - надёжное решение для защиты четырёхпроводных сетей с номинальным током 2 А. Модель сочетает термическую и электромагнитную защиту, рассчитана на промышленные и бытовые объекты, соответствует ГОСТ Р 50345 и сертифицирована для работы в условиях УХЛ4.

Назначение и область применения

ВА47-29 предназначен для защиты распределительных и групповых цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных щитах жилых домов, офисов, производственных помещений и других объектов с трёхфазной сетью 400 В. Четырёхполюсная конструкция позволяет отключать все фазы и ноль одновременно - важно для систем с глухозаземлённой нейтралью.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В AC - работает в одно- и трёхфазных сетях 230/400 В;
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток КЗ до этой величины;
• Характеристика срабатывания: D - подходит для цепей с высокими пусковыми токами (электродвигатели, трансформаторы);
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, защищая оборудование от импульсных перегрузок;
• Тип расцепителей: тепловой (для перегрузок) и электромагнитный (для КЗ);
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита;
• Ширина по модулям: 4M - занимает четыре стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 73,6 мм - учтите этот размер при проектировании корпуса щита;
• Максимальное сечение кабеля: 25 мм2 - можно подключить медные жилы до этого значения;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании;
• Климатическое исполнение: УХЛ4 - допускает работу при температурах от –40 C до +50 C;
• Способ монтажа: на DIN-рейку - стандартный метод для современных щитов.

Совместимость и монтаж

ВА47-29 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние зажимы, которые поддерживают два варианта: гибкий многожильный провод и жесткую шину. Есть возможность использовать шины FORK (для параллельного питания нескольких аппаратов) и PIN (для последовательного соединения). Индикатор положения контактов показывает состояние автомата - “I” = включен, “O” = выключен. Комплектуется двумя клеммными крышками для безопасности. Просто затяните болты моментом 0,8–1,0 Нм - переизбыток усилия повредит пластиковые элементы.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие классу токоограничения 3 гарантирует соответствие нормам по предотвращению возгораний при КЗ. Сертификаты подтверждают работоспособность в условиях повышенной влажности и колебаний температуры. Не применяйте вне закрытых щитов из-за низкой степени защиты IP20.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока;
• Работает с шинами FORK и PIN - удобно для организации распределения энергии в щитах;
• Улучшенная дугогасительная камера снижает риск повреждения контактов после срабатывания;
• НаContactных зажимах есть насечки - они уменьшают переходное сопротивление и предотвращают ослабление соединения;
• Эргономичная рукоятка легко управляема даже в перчатках;
• Поддерживается дополнительная комплектация: блоки сигнализации, расцепители минимального напряжения, дистанционное управление - всё монтируется самостоятельно без инструментов.

Ограничения применения

• Не используется во взрывоопасных средах - отсутствует взрывозащита;
• IP20 исключает использование на открытых площадках, в сырых помещениях без герметизации;
• Не предназначен для частого включения/выключения - не является контактором;
• При использовании с мощными двигателями проверьте пусковой ток - он не должен превышать 10× I_n (20 А) более чем на 0,1 сек;
• Не следует устанавливать рядом с источниками сильного нагрева - влияет на точность теплового расцепления.

Примеры использования

• Защита группы розеток в квартире с кондиционером и стиральной машиной;
• Щитовая на производстве - отключение трёхфазного станка с двигателем 1,5 кВт;
• Общий входной автомат в щите многоэтажного дома с трёхфазным питанием;
• Цепь освещения и силового оборудования в торговом центре.

Практические советы

• Выбирая ВА47-29, убедитесь, что суммарная нагрузка всех потребителей на этом автомате не превышает 2 А - особенно важна балансировка между фазами;
• Перед первым запуском проверьте плотность затяжки кабелей - слабый контакт вызывает перегрев;
• Для длинных линий используйте шину FORK вместо перемычек - так меньше тепловых потерь и выше надёжность;
• Если требуется удалённое управление - выбирайте модель с опцией “+блок управления”, она совместима с другими изделиями серии KARAT;
• Проверяйте срок годности перед установкой - старые автоматы могут иметь сниженную чувствительность расцепителей.
