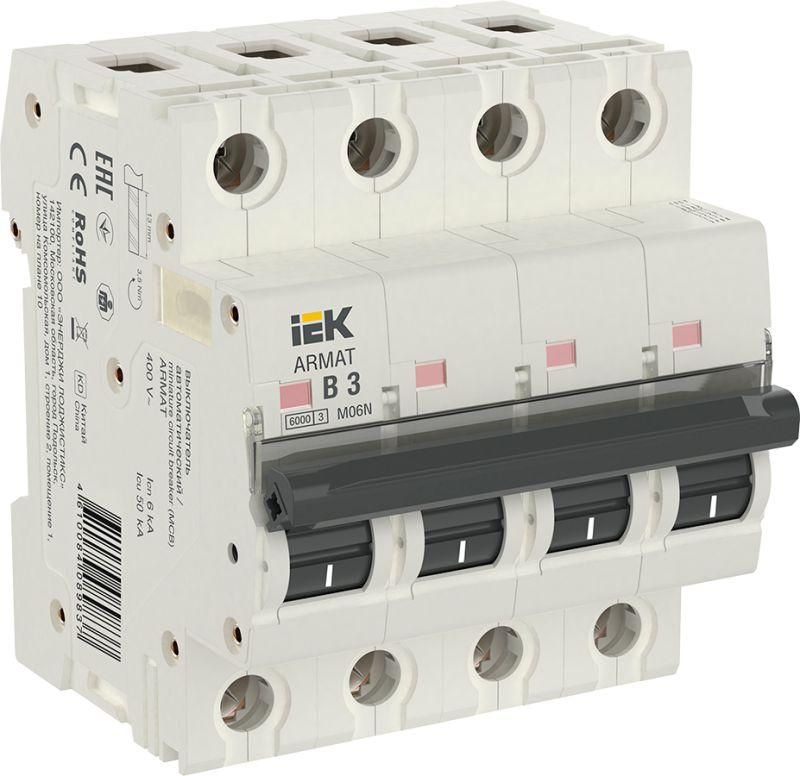

Выключатель автоматический четырехполюсный M06N 4P B 3А 6кА ARMAT | AR-M06N-4-B003 IEK

Автоматический выключатель четырехполюсный B 3А 6кА M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для бытовых и аналогичных объектов, где требуется надёжная защита на 400 В. Артикул ar-m06n-4-b003 соответствует требованиям к установке на DIN-рейку.

Назначение и область применения

Автоматический выключатель четырехполюсный B 3А 6кА M06N защищает электрические цепи с четырьмя фазами и нулём - например, питание трёхфазных потребителей с нейтралью: электрокотлы, насосы, системы вентиляции, станки. Подходит для распределительных щитов в жилых домах, офисах, малых производствах. Применяется там, где важно одновременно отключить все четыре провода при аварии.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (50 Гц).
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам; срабатывает при токе 3–5 кратном от номинала, что подходит для бытовой нагрузки (например, освещение, бытовые приборы).
• Количество полюсов: 4 - отключает все три фазы и ноль одновременно.
• Тип расцепителя: комбинированный - тепловой (для длительной перегрузки) и электромагнитный (для мгновенного КЗ).
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до 500 В между токоведущими частями и корпусом.
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (по 17,5 мм каждый) на рейке.
• Рабочий диапазон температур: от –40 C до +70 C - работает в холодных и жарких условиях, в том числе в неотапливаемых помещениях.
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ до безопасного уровня, повышая долговечность оборудования.
• Цвет: белый - совместим с большинством стандартных щитов.

Совместимость и монтаж

Автоматический выключатель четырехполюсный B 3А 6кА M06N устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть его на рейку и закрутить контактные зажимы. Все полюса имеют одинаковый шаг, поэтому подключение фаз и нуля выполняется последовательно. Обязательно соблюдайте полярность при подключении нуля - он должен быть подведён к соответствующему контакту. Максимальное сечение кабеля - 25 мм2, более толстые провода не войдут в зажимы. Убедитесь, что ширина щита позволяет вместить 4 модуля (70 мм).

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 обеспечивает соответствие нормам безопасности при высоких токах КЗ. Сертифицирован для работы в климатическом исполнении УХЛ4 - допускается использование в неотапливаемых помещениях с повышенной влажностью, но без прямого попадания воды. IP20 не требует герметизации, однако в сырых местах рекомендуется использовать дополнительные кожухи.

Преимущества

• Одинаковое отключение всех четырёх проводов исключает риск сохранения потенциала на нуле при КЗ.
• Комбинированная система расцепления обеспечивает точную защиту как от длительных перегрузок, так и от внезапных скачков тока.
• Высокая предельная отключающая способность (до 50 кА в других моделях серии) даёт запас прочности даже при неожиданных авариях.
• 15-летняя гарантия указывает на качество сборки и материалы.
• Поддерживается дополнительная комплектация - возможно подключение блоков сигнализации, AUX-контактов, дистанционного управления.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц.
• IP20 не защищает от брызг, пыли и влаги - нельзя устанавливать вне помещений или в сырых зонах без дополнительной защиты.
• Номинальный ток 3 А слишком мал для мощных трёхфазных двигателей - подходит только для слаботочных или осветительных нагрузок.
• Не предназначен для частого ручного включения/выключения - не является рубильником.

Примеры использования

• Защита трёхфазного электрокотла 2,5 кВт с нулевой линией в частном доме.
• Щитовая защита группы розеток в мастерской с трёхфазным оборудованием (шлифмашина, сварочный аппарат, вентилятор).
• Распределительный щит в административном здании для группового отключения света и розеток по этажам.

Практические советы

• Выбирая автомат, проверьте суммарную мощность подключенных приборов - она не должна превышать 3 А × 400 В = 1,2 кВт на всю цепь.
• Если планируете подключать кабель сечением 16–25 мм2, используйте специальные наконечники (штыревые или трубчатые) для лучшего контакта.
• При установке в щите с несколькими автоматами - располагайте ar-m06n-4-b003 рядом с другими четырёхполюсными устройствами для удобства обслуживания.
• Не смешивайте автоматы разных серий в одном щите - лучше использовать всю линейку ARMAT для единообразия характеристик и сервиса.
• Проверяйте маркировку на корпусе перед монтажом - убедитесь, что указано “B”, “3A” и “6kA” - это ключевые параметры для вашего случая.
