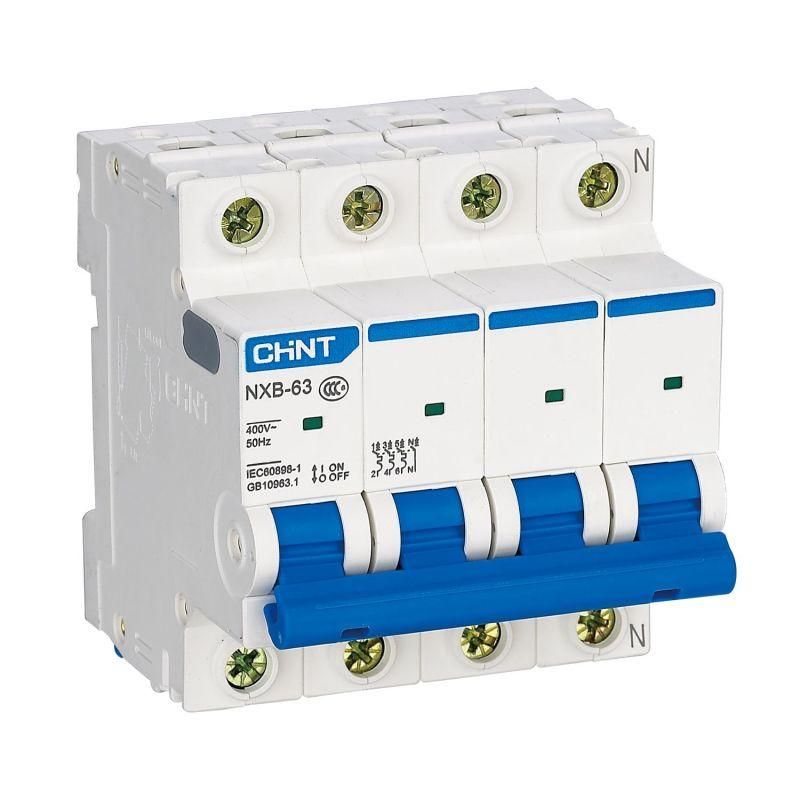

Выключатель автоматический четырехполюсный NXB-63 4P 3A 6кА х-ка B (R) | 814270 CHINT

Автоматический выключатель четырехполюсный модульный NXB-63 с номинальным током 3 А и отключающей способностью 6 кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в системах переменного тока 400 В. Этот продукт бренда CHINT подходит для установки в щитах жилых, коммерческих и промышленных объектов, обеспечивая надежное отключение при аварийных ситуациях.

Назначение и область применения

Выключатель NXB-63 используется для защиты четырехпроводных сетей переменного тока 400 В с частотой 50–60 Гц. Он применяется там, где требуется одновременное отключение всех фаз и нулевого провода - например, в распределительных щитах многоквартирных домов, офисных зданий, производственных линиях и на объектах с трехфазной нагрузкой. Подходит для условий, где доступ к оборудованию имеют лица без специальной подготовки.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитана защита
• Количество полюсов: 4 - отключает все три фазы и ноль одновременно
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовых и световых нагрузок
• Напряжение изоляции: 300 В - гарантирует безопасную работу при импульсных перенапряжениях до 4 кВ
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Степень защиты: IP20 - защищен от прикосновения к токоведущим частям, но не герметичен
• Рабочая температура: от -35 C до +70 C - допустимый диапазон для установки в неотапливаемых помещениях
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Степень загрязнения: 2 - предназначен для помещений с умеренной запыленностью и отсутствием проводящей пыли

Совместимость и монтаж

NXB-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением, соответствующим номинальному току 3 А (обычно 1–1,5 мм2 медный). Также возможна установка с помощью шин типа PIN и FORK. Выключатель совместим со всеми устройствами серии NXB-63, включая дополнительные модули: вспомогательные контакты, сигнальные контакты и расцепители. Устанавливается исключительно в закрытых щитах - не предназначен для открытой установки.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Класс токоограничения - 3, что снижает энергию короткого замыкания, передаваемую в сеть. Категория применения A - обеспечивает координированную защиту с другими аппаратами в цепи. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000 циклов, что гарантирует долгий срок службы даже при частых операциях.

Преимущества

• Универсальная защита всех четырех проводников - исключает риск сохранения напряжения на одном из проводов после отключения
• Яркий индикатор положения контактов - легко определить, включен ли выключатель или он сработал
• Совместимость с дополнительными модулями - позволяет расширить функциональность без замены основного устройства
• Низкая тепловая нагрузка - благодаря качественному материалу корпуса и внутренним элементам
• Гарантированная работа при экстремальных температурах - подходит для холодных складов и неотапливаемых помещений

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пылевых сред или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для частых включений/выключений (более 10 раз в день) - это сокращает срок службы механических компонентов
• Не подходит для защиты двигателей с высоким пусковым током - характеристика B слишком чувствительна, лучше использовать C или D
• Запрещено применять в сетях постоянного тока - работает только с переменным током AC
• Напряжение изоляции 300 В ограничивает использование в системах выше 230 В между фазой и землей - важно соблюдать схему TN-S/TN-C-S

Примеры использования

• Защита группы розеток в квартире с трехфазным вводом
• Отключение питания станка с трехфазным двигателем и управлением через ноль
• Щитовая защита в административном здании с распределением нагрузки по фазам
• Обеспечение безопасности в мастерских, где есть несколько потребителей на одной линии

Практические советы

• Выбирая NXB-63, проверьте соответствие посадочного места на DIN-рейке - ширина 72 мм требует свободного участка в 4 модуля
• При использовании с дополнительными модулями (AX-X1, AL-X1) учтите необходимость дополнительного места в щите и правильного подключения проводов
• Для сетей с высокой вероятностью ложных срабатываний (например, с люминесцентными лампами) рассмотрите переход на характеристику C
• Перед первым включением убедитесь, что все кабели правильно затянуты - слабый контакт вызывает нагрев и выход из строя
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока, только от перегрузок и КЗ
