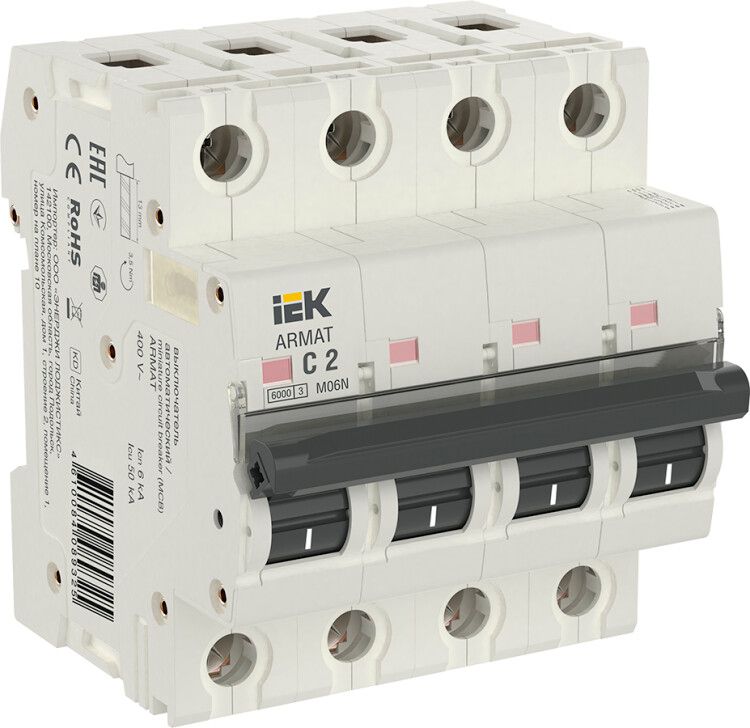

Выключатель автоматический четырехполюсный M06N 4P C 2А 6кА ARMAT | AR-M06N-4-C002 IEK

Автоматический выключатель четырехполюсный C 2А 6кА M06N - устройство для защиты четырёхпроводной сети переменного тока от перегрузок и коротких замыканий. Произведён бренда IEK в серии ARMAT, артикул ar-m06n-4-c002, подходит для установки в бытовых и аналогичных распределительных щитах.

Назначение и область применения

Автоматический выключатель четырехполюсный C 2А 6кА M06N защищает электрические цепи с четырьмя фазами и нулём - например, трёхфазные нагрузки с нейтралью: электродвигатели, нагревательные элементы, группы розеток на 400 В. Применяется в жилых домах, офисах, малых производствах, где требуется одновременное отключение всех проводников при аварии. Подходит для распределительных щитов с DIN-рейкой.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимален для нагрузок со средним пусковым током (например, насосы, светильники с ЭПРА).
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазной системы 230/400 В.
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить.
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту от сверхтоков (короткое замыкание) и длительных перегрузок.
• Количество полюсов: 4 - отключаются все четыре провода: L1, L2, L3, N.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (по 17,5 мм каждый).
• Напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения между токоведущими частями и корпусом.
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения.
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли.
• Рабочий температурный диапазон: от –40 C до +70 C - допустимо использование в неотапливаемых помещениях, на улице в закрытых шкафах.
• Частота: 50 Гц - предназначен для сетей России и стран СНГ.
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что повышает надёжность всей цепи.
• Цвет: белый - совместим с большинством стандартных щитов.
• Гарантия: 10 лет (120 месяцев).
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности.

Совместимость и монтаж

Автоматический выключатель четырехполюсный C 2А 6кА M06N монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием 0,8–1,0 Нм, чтобы избежать перегрева. Все четыре полюса имеют одинаковые входные и выходные клеммы - порядок подключения фаз не важен, но ноль (N) должен быть подключен точно к соответствующему контакту. Совместим с другими устройствами серии ARMAT: можно использовать с УЗО, реле контроля напряжения, контактами того же бренда. Не рекомендуется устанавливать рядом с источниками сильного тепла или в местах с механическими воздействиями.

Безопасность и стандарты

Автоматический выключатель четырехполюсный C 2А 6кА M06N соответствует требованиям ГОСТ IEC 60898-1 и ГОСТ R 50345. Соответствие классу токоограничения 3 обеспечивает соответствие нормам безопасности при возникновении короткого замыкания. Сертифицирован для использования в бытовых условиях. Отключение всех четырёх полюсов исключает риск сохранения потенциала на одном из проводников после срабатывания.

Преимущества

• Полное отключение нейтрали - предотвращает опасные ситуации при обрыве нуля.
• Высокая отключающая способность (6 кА) - достаточна для большинства квартир и объектов малой мощности.
• Широкий диапазон температур - позволяет применять даже в неотапливаемых щитовых.
• Долгий срок службы - 10 лет гарантии подтверждает качество сборки.
• Поддержка дополнительной комплектации - возможно подключение Aux-контактов, расцепителей, сигнализаторов положения.

Ограничения применения

• Не предназначен для защиты цепей с очень высоким пусковым током (например, крупные двигатели) - для них лучше подходят характеристики D.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации (например, в банях, на улице под открытым небом).
• Номинальный ток всего 2 А - слишком мал для групп освещения или розеток в квартире; применяется только для специализированных слаботочных или контролируемых цепей.
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного кондиционера с нейтральным проводом в многоквартирном доме.
• Отключение питания станка с 380 В питанием и нулевой шиной в мастерской.
• Контроль отдельной линии с несколькими датчиками и контроллерами в системе автоматизации.
• Щитовая на даче, где есть трёхфазный насос и требуются четко разграниченные цепи.

Практические советы

• Выбирая этот автомат, проверьте, что ваша нагрузка действительно не превышает 2 А - иначе он будет ложно срабатывать.
• При монтаже используйте кабель с сечением 1,5–2,5 мм2 - для 2 А более толстые провода (до 25 мм2) не нужны, но могут использоваться при необходимости.
• Если планируете подключать несколько таких выключателей - убедитесь, что ширина щита позволяет вместить 4 модуля на каждую единицу.
• Для увеличения функциональности можно заказать дополнительные Aux-контакты - они позволят передавать сигнал о состоянии автомата в систему управления.
• Не путайте с трехполюсным вариантом - здесь обязательно наличие нулевого полюса, и его нельзя игнорировать при подключении.
