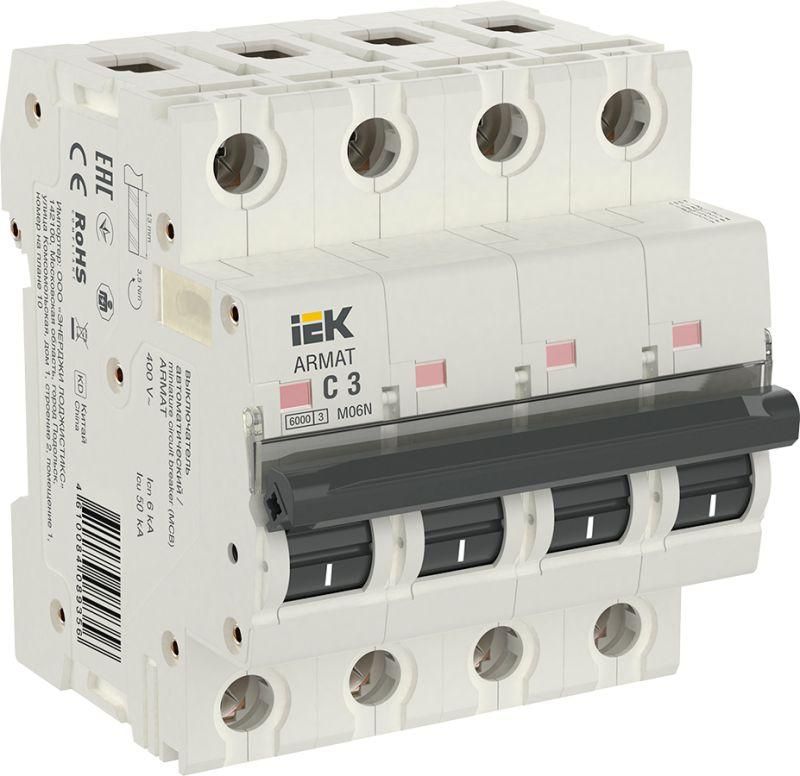

Выключатель автоматический четырехполюсный M06N 4P C 3А 6кА ARMAT | AR-M06N-4-C003 IEK

Автоматический выключатель четырёхполюсный C 3А 6кА M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для установки в бытовых и аналогичных распределительных щитах, обеспечивая надёжную работу при номинальном напряжении 400 В.

Назначение и область применения

Автоматический выключатель четырёхполюсный C 3А 6кА M06N защищает цепи с четырьмя фазами и нулём - например, трёхфазные нагрузки с нейтралью: электродвигатели, нагревательные приборы, системы освещения на 380 В. Подходит для установки в жилых домах, офисах, малых производствах. Применяется там, где требуется одновременное отключение всех фаз при аварии.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) - рассчитан на сети 380/220 В
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала; подходит для нагрузок со средним пусковым током (например, насосы, светильники с ЭПРА)
• Количество полюсов: 4 - все четыре полюса отключаются одновременно при срабатывании
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (по 17,5 мм каждый)
• Род тока: переменный (AC), частота 50 Гц
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий диапазон температур: от –40 C до +70 C - работает в неотапливаемых помещениях и на улице внутри щита
• Климатическое исполнение: УХЛ4 - допустимо использование в условиях умеренного и холодного климата с повышенной влажностью
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Цвет корпуса: белый

Совместимость и монтаж

Автоматический выключатель четырёхполюсный C 3А 6кА M06N монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его на рейку - никаких болтов или креплений не требует. Все полюсы имеют зажимы для кабелей сечением до 25 мм2. Обязательно соблюдать порядок подключения: входные провода - сверху, выходные - снизу. Устройство совместимо с другими элементами серии ARMAT: шины, дополнительные контакты, блокировки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск повреждения оборудования. Номинальное напряжение изоляции 500 В гарантирует безопасность даже при кратковременных скачках напряжения. Гарантийный срок - 15 лет, что подтверждает долговечность конструкции.

Преимущества

• Одновременное отключение всех четырёх полюсов исключает опасность работы с частично включенными фазами
• Высокая предельная отключающая способность (до 50 кА при некоторых номиналах) даёт запас безопасности
• Широкий диапазон рабочих температур позволяет использовать в неотапливаемых щитах зимой
• Простая установка на DIN-рейку и удобные зажимы ускоряют монтаж
• Белый цвет корпуса легко сочетается с большинством типов щитов

Ограничения применения

• Не предназначен для постоянной работы при токе выше 3 А - возможен ложный сброс
• IP20 не защищает от попадания воды, пыли, брызг - нельзя устанавливать вне закрытого щита
• Характеристика C не подходит для мощных двигателей с очень высоким пусковым током - лучше выбрать D
• Не рекомендован для цепей с постоянным током (DC) - только для AC 50 Гц
• Не имеет функции дифференциальной защиты - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита трёхфазного кондиционера с нейтральным проводником
• Отключение питания станка с 380 В питанием и системой управления на 220 В
• Щитовая защита группы розеток в мастерской с трёхфазным оборудованием
• Распределительный щит многоквартирного дома для отвода фазы на этаж

Практические советы

• Выбирая автоматический выключатель четырёхполюсный C 3А 6кА M06N, проверьте суммарную мощность подключённых устройств - она не должна превышать 1,2 кВт при 380 В
• При подключении кабелей сечением более 16 мм2 используйте наконечники - так надёжнее и проще затянуть зажим
• Если в цепи есть двигатель с пуском под нагрузкой, убедитесь, что его пусковой ток не превышает 10×3 А = 30 А - иначе выберите характеристику D
• Для увеличения функциональности можно добавить блокировочные контакты или сигнализацию срабатывания - серия ARMAT поддерживает дополнительную комплектацию
• Не устанавливайте рядом с источниками тепла - перегрев может вызвать ложное срабатывание
