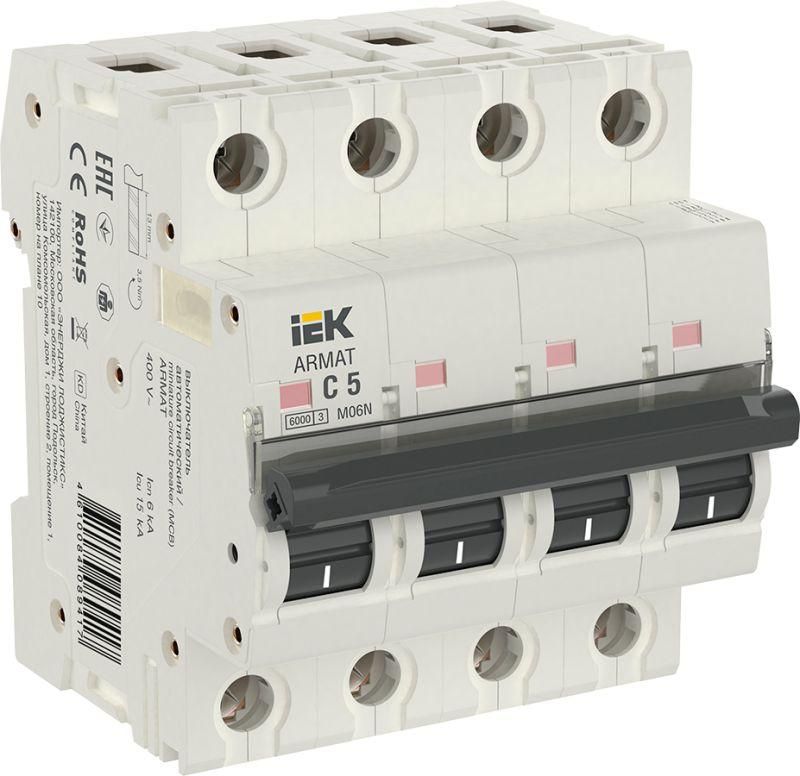

Выключатель автоматический четырехполюсный M06N 4P C 5А 6кА ARMAT | AR-M06N-4-C005 IEK

Автоматический выключатель четырехполюсный C 5А 6кА M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для бытовых и аналогичных объектов, где требуется надёжная коммутация и защита на 400 В. Артикул ar-m06n-4-c005 соответствует стандартным требованиям монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель четырехполюсный C 5А 6кА M06N защищает электрические цепи с четырьмя фазами и нулём - например, трёхфазные нагрузки с заземлением. Подходит для защиты групповых линий в жилых домах, офисах, малых производствах, где используются оборудование с высокими пусковыми токами: насосы, компрессоры, кондиционеры, станки.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала; оптимизирован для нагрузок с умеренными пусковыми токами
• Количество полюсов: 4 - все четыре полюса отключаются одновременно при аварии
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (1 модуль = 17,5 мм)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытые щиты
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Рабочая температура: от –40 C до +70 C - допускает эксплуатацию в неотапливаемых помещениях, на улице внутри корпуса
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока КЗ, снижая термическую и механическую нагрузку на сеть
• Цвет: белый - стандартный цвет для промышленных и бытовых щитов

Совместимость и монтаж

Автоматический выключатель четырехполюсный C 5А 6кА M06N монтируется на стандартную DIN-рейку шириной 35 мм. Все полюса имеют одинаковый шаг, что позволяет легко комбинировать его с другими аппаратами серии ARMAT. Для подключения используйте клеммы, рассчитанные на провода сечением до 25 мм2 - затягивайте винты моментом 0,8–1,0 Нм. Не применяйте многожильные провода без наконечников. Установка возможна только в электрическом шкафу с классом защиты не ниже IP54.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Компоненты выполнены из самозатухающего пластика, обеспечивают пожаробезопасность. Электромагнитный и тепловой расцепители работают независимо - обеспечивают двойную защиту. Гарантийный срок - 15 лет, что подтверждает долговечность конструкции.

Преимущества

• Четыре полюса позволяют полностью отключить все фазы и ноль - исключает опасность остаточного потенциала
• Характеристика C хорошо сочетается с типичными бытовыми и полупромышленными нагрузками
• Высокая предельная отключающая способность (до 50 кА при меньших номиналах) повышает надёжность в условиях нестабильной сети
• Широкий диапазон рабочих температур делает устройство пригодным для установки в неотапливаемых помещениях
• Совместимость со всей серией ARMAT - можно собрать щит из однотипных элементов

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - работает только с переменным током 50 Гц
• IP20 не допускает установку во влажных местах без дополнительной защиты (например, в банях, на улице вне корпуса)
• Номинальный ток 5 А слишком мал для мощных трёхфазных двигателей - выбирайте более высокий номинал (10 А и выше) при нагрузке свыше 3 кВт
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита трёхфазной розеточной группы в мастерской с электроинструментом
• Щитовая защита входа в квартиру с кондиционером, бойлером и плитой
• Распределительный щит на даче с насосом, освещением и розетками
• Общий автомат для оборудования в небольшом цеху с компрессором и светильниками

Практические советы

• При проектировании учтите, что 4-полюсный выключатель занимает больше места - планируйте щит с запасом по модулям
• Для систем с глухозаземлённой нейтралью (TN-S/TN-C-S) использование 4-полюсного автомата обязательно - он отключает и ноль
• Если в цепи есть частотный преобразователь или импульсный источник питания - проверьте, не вызывают ли они ложные срабатывания из-за гармоник
• Проверяйте соответствие сечения кабеля и номинала автомата - при использовании 2,5 мм2 провода на 5 А риск перегрева минимален
• Дополнительная комплектация (блокировки, контакторы) доступна - уточняйте наличие при заказе
