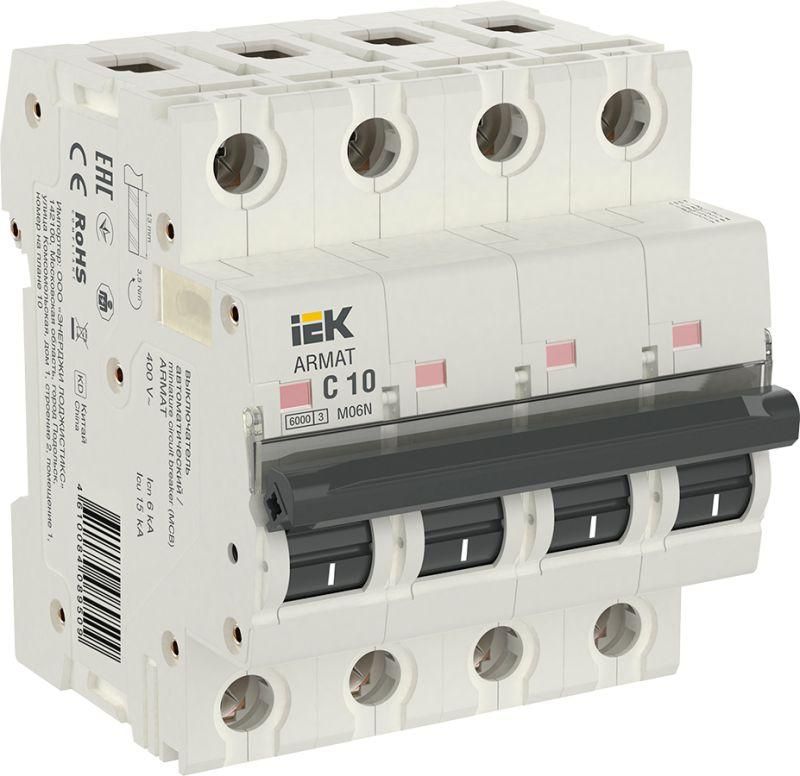

Выключатель автоматический четырехполюсный M06N 4P C 10А 6кА ARMAT | AR-M06N-4-C010 IEK

Автоматический выключатель четырёхполюсный C 10А 6кА M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для установки в щитках жилых и общественных зданий, обеспечивает надёжную работу при температуре от -40C до +70C.

Назначение и область применения

Автоматический выключатель четырёхполюсный C 10А 6кА M06N защищает электрические цепи с напряжением до 400 В переменного тока частотой 50 Гц. Он применяется в бытовых и коммерческих распределительных щитах, где требуется одновременная отсечка всех фаз и нулевого провода - например, при питании трёхфазных потребителей (электрокотлы, насосы, кондиционеры) или в системах с TN-S и TT заземлением.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Количество полюсов: 4 - отключаются все четыре проводника (L1, L2, L3, N);
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, освещение, нагреватели);
• Номинальное напряжение: 400 В - рабочее напряжение сети; номинальное напряжение изоляции - 500 В;
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки);
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке шириной 17,5 мм каждый;
• Максимальное сечение кабеля: 25 мм2 - можно подключить медные провода до этого сечения;
• Степень защиты: IP20 - защита от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Рабочий диапазон температур: -40…+70 C - позволяет использовать в неотапливаемых помещениях;
• Частота: 50 Гц - рассчитан на стандартную сеть России и стран СНГ;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ;
• Цвет корпуса: белый - совместим с большинством стандартных щитов;
• Гарантия: 12 лет - один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель четырёхполюсный C 10А 6кА M06N монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - затягивать необходимо усилием, соответствующим сечению кабеля (не более 25 мм2). Подключение нулевого провода возможно, так как полюс N имеет функциональный контакт. Устройство совместимо со всеми элементами серии ARMAT: шины, перемычки, дополнительные контакты и блокировки. Не рекомендуется использовать с кабелями из алюминия - зажимы рассчитаны исключительно на медь.

Безопасность и стандарты

Автоматический выключатель M06N соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск возгорания. Сертифицирован для работы в условиях климатического исполнения УХЛ4 - допускается применение в неотапливаемых помещениях с повышенной влажностью, но без прямого попадания воды. Отсутствие защиты от брызг (IP20) требует установки внутри закрытого щита.

Преимущества

• Высокая предельная отключающая способность до 50 кА (при меньших номиналах) - повышает надёжность при авариях;
• Долгий гарантийный срок - 12 лет - свидетельствует о качестве материалов и сборки;
• Поддержка отключения нулевого провода - важна для безопасности при обслуживании;
• Широкий диапазон рабочих температур - работает даже в холодных подъездах и на улице внутри щитов;
• Совместимость с аксессуарами серии ARMAT - легко расширить функционал (блокировка, сигнализация).

Ограничения применения

• Не предназначен для установки вне закрытого щита - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для мощных двигателей с высоким пусковым током - характеристика C может ложно срабатывать при запуске насосов или компрессоров;
• Не используется в цепях постоянного тока - только переменный ток 50 Гц;
• Недопустимо использование с алюминиевыми проводами - возможен перегрев и ослабление контакта.

Примеры использования

• Защита трёхфазного электрокотла 7 кВт в квартире с однофазным вводом и выделенной линией;
• Отключение всей группы розеток в офисе с трёхфазным питанием и общим нулём;
• Щитовая защита в многоэтажном доме для входящего четырёхпроводного кабеля;
• Распределительный щит на даче с автономным энергообеспечением и трёхфазным генератором.

Практические советы

• При проектировании учтите, что 4-полюсный автомат занимает 4 модуля - планируйте место в щите заранее;
• Для подключения кабеля сечением 25 мм2 используйте только медные жилы с качественно зачищенными концами - плохо подготовленный провод вызывает нагрев;
• Если нужна сигнализация срабатывания или дистанционное управление - выбирайте модель с возможностью дополнительной комплектации;
• Проверьте соответствие номинала автомата сечению кабеля: 10 А - минимально допустимое сечение 2,5 мм2, но лучше 4 мм2 для долговечности;
• Не заменяйте этот автомат на двухполюсный - потеря отключения нуля создаёт опасность поражения током при ремонте.
