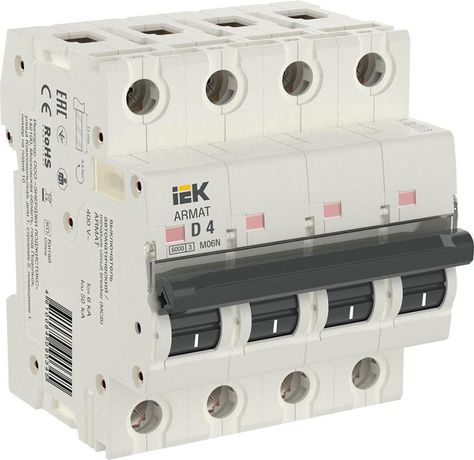

Выключатель автоматический четырехполюсный M06N 4P D 4А 6кА ARMAT | AR-M06N-4-D004 IEK

Автоматический выключатель четырехполюсный D 4А M06N 6кА от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для установки в щитах бытовых и коммерческих объектов, обеспечивая надёжную работу при высоких пусковых токах.

Назначение и область применения

Автоматический выключатель четырехполюсный D 4А M06N 6кА защищает трёхфазные цепи с нулевым проводником - например, питание двигателей, нагревательных приборов или оборудования с высокими пусковыми токами. Подходит для использования в жилых домах, офисах, малых производствах и на объектах с однофазной нагрузкой, требующей отключения всех фаз одновременно.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Количество полюсов: 4 - отключаются все четыре провода (три фазы + ноль)
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: D - устойчив к кратковременным пиковым токам (например, при запуске двигателей); срабатывает при токе 10–20 кратном от номинала
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные медные провода
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах
• Климатическое исполнение: УХЛ4 - работает при температуре от –40C до +70C, допустимо использование в неотапливаемых помещениях
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее энергии удара при КЗ
• Цвет корпуса: белый

Совместимость и монтаж

Автоматический выключатель четырехполюсный D 4А M06N 6кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - достаточно затянуть провода сечением до 25 мм2. Все полюса имеют одинаковый механизм отключения, поэтому при аварии отключается сразу вся цепь. Устройство совместимо с другими элементами серии ARMAT: шины, переходники, дополнительные контакты и блокировки можно установить дополнительно.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 обеспечивает снижение энергии дуги при коротком замыкании, что повышает безопасность всей системы. Сертифицирован для работы в условиях, близких к промышленным, при этом сохраняет уровень безопасности, подходящий для бытового использования.

Преимущества

• Высокая устойчивость к импульсным токам благодаря характеристике D - идеально для старта электродвигателей
• Четыре полюса обеспечивают полное отключение нуля - предотвращает опасные потенциалы при обрыве
• Широкий диапазон рабочих температур - подходит даже для холодных помещений
• 15-летняя гарантия - подтверждает долговечность конструкции
• Поддержка дополнительной комплектации - возможность добавления блокировок, сигнализации, дистанционного управления

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 исключает воздействие влаги и пыли
• Не рекомендован для цепей с постоянным током - только для переменного тока 50 Гц
• Номинальный ток 4 А слишком мал для мощных промышленных потребителей - выбирайте более высокие значения (до 63 А) при необходимости
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО

Примеры использования

• Защита трёхфазного насоса в системе водоснабжения дома
• Отключение питания конвейера с асинхронным двигателем
• Щитовая защита группы розеток в мастерской с мощным оборудованием
• Обеспечение полного отключения нуля при ремонте электрооборудования

Практические советы

• При выборе автомата учитывайте суммарную мощность подключённых устройств - 4 А = около 1,7 кВт при 400 В
• Для подключения кабелей сечением 25 мм2 используйте только медные провода - алюминиевые не подходят
• Если нужна защита от утечек тока - обязательно установите УЗО перед этим автоматом
• Проверьте соответствие посадочного места на DIN-рейке - модель M06N точно соответствует стандартному шагу
• При использовании в условиях низких температур (ниже –20C) проверяйте работоспособность после длительного простоя
