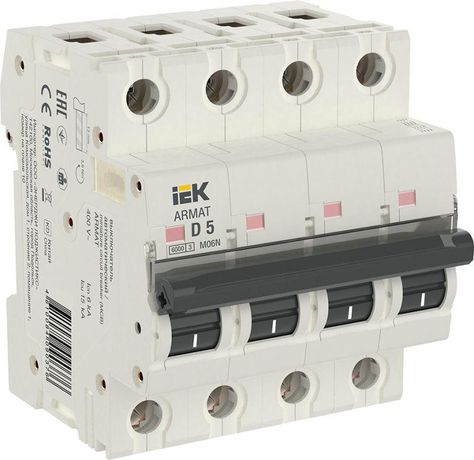

Выключатель автоматический четырехполюсный M06N 4P D 5А 6кА ARMAT | AR-M06N-4-D005 IEK

Автоматический выключатель четырёхполюсный модульный D 5А 6кА M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для установки в щитках жилых и общественных зданий, обеспечивая надёжную работу при высоких пусковых токах.

Назначение и область применения

Автоматический выключатель четырёхполюсный модульный D 5А 6кА M06N защищает трёхфазные цепи с нулевым проводником. Подходит для бытовых и аналогичных объектов: многоквартирные дома, офисы, магазины, где используются мощные трёхфазные нагрузки - кондиционеры, насосы, вентиляторы, электрокотлы.

Характеристика срабатывания «D» позволяет выдерживать кратковременные пиковые токи, характерные для запуска двигателей и другого оборудования с высокой пусковой нагрузкой. Это делает устройство предпочтительным вместо более чувствительных типов B или C.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляция) - рассчитан на сети 380/220 В;
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить;
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно;
• Тип расцепителя: электромагнитный + тепловой - защита от короткого замыкания и длительной перегрузки;
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, уменьшая повреждения оборудования;
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого размера;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита;
• Рабочая температура: от –40C до +70C - работает в неотапливаемых помещениях, на балконах, в подвале;
• Климатическое исполнение: УХЛ4 - допущен к использованию в условиях умеренного и холодного климата с повышенной влажностью;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (72 мм шириной);
• Цвет: белый - соответствует стандартному цвету корпусов в щитах;
• Гарантия: 15 лет - один из самых длинных сроков среди аналогов.

Совместимость и монтаж

Автоматический выключатель четырёхполюсный модульный D 5А 6кА M06N монтируется на DIN-рейку типа 35 мм. Для установки требуется свободное место в щите минимум 72 мм по ширине. Все полюса имеют зажимы для кабелей сечением до 25 мм2 - подходят как однопроволочные, так и многожильные провода с наконечниками.

Подключение выполняется сверху (вход) и снизу (выход). Обязательно соблюдать полярность фаз и нуля. Ноль (N) также отключается - важно для систем TN-S и TN-C-S, чтобы исключить опасный потенциал на нейтрали при аварии.

Выключатель совместим со всеми стандартными шинами и клеммами серии ARMAT. Возможна дополнительная комплектация: накладные крышки, сигнализаторы положения, блокировки - уточняйте у поставщика.

Безопасность и стандарты

Автоматический выключатель четырёхполюсный модульный D 5А 6кА M06N соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает соответствие нормам по энергии КЗ. Сертифицирован для использования в бытовых и коммунальных электроустановках.

Преимущества

• Высокая отключающая способность (6 кА) - достаточна для большинства квартир и малых объектов;
• Характеристика D - оптимальна для трёхфазных двигателей и оборудования с высокими пусковыми токами;
• Полный отрыв всех четырёх полюсов - безопаснее, чем двух- или трёхполюсные решения;
• Широкий диапазон рабочих температур - можно использовать даже в неотапливаемых щитовых;
• 15-летняя гарантия - подтверждает долговечность и качество сборки;
• Совместимость с другими изделиями серии ARMAT - удобно для унификации щитов.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и механических воздействий;
• Не подходит для цепей с постоянным током (DC) - только для переменного тока 50 Гц;
• Номинальный ток 5 А слишком мал для мощных промышленных потребителей - выбирайте выше (например, 16–32 А);
• Не рекомендован для частных домов с однофазным питанием - здесь достаточно двухполюсного автомата;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного кондиционера 3,5 кВт в квартире;
• Щитовая на этаже многоквартирного дома - отключение всей группы розеток с нулём;
• Автоматизация системы вентиляции в подвале с трёхфазным вентилятором;
• Распределительный щит в кафе с электрокотлом и плитой на 380 В.

Практические советы

• При замене старого автомата проверьте сечение кабеля - если он меньше 25 мм2, используйте наконечники для лучшего контакта;
• Не устанавливайте этот автомат в качестве входного в частном доме - он не даёт дифзащиты и слишком слаб по току;
• Если в щите много устройств, учтите, что 4 модуля занимают значительное место - планируйте компактную компоновку;
• Для систем с глухозаземлённой нейтралью (TN-C-S) обязательно отключать ноль - именно поэтому подходит четырёхполюсный вариант;
• Проверяйте маркировку на корпусе перед монтажом - убедитесь, что указано «D» и «5A», а не «B» или «10A».
