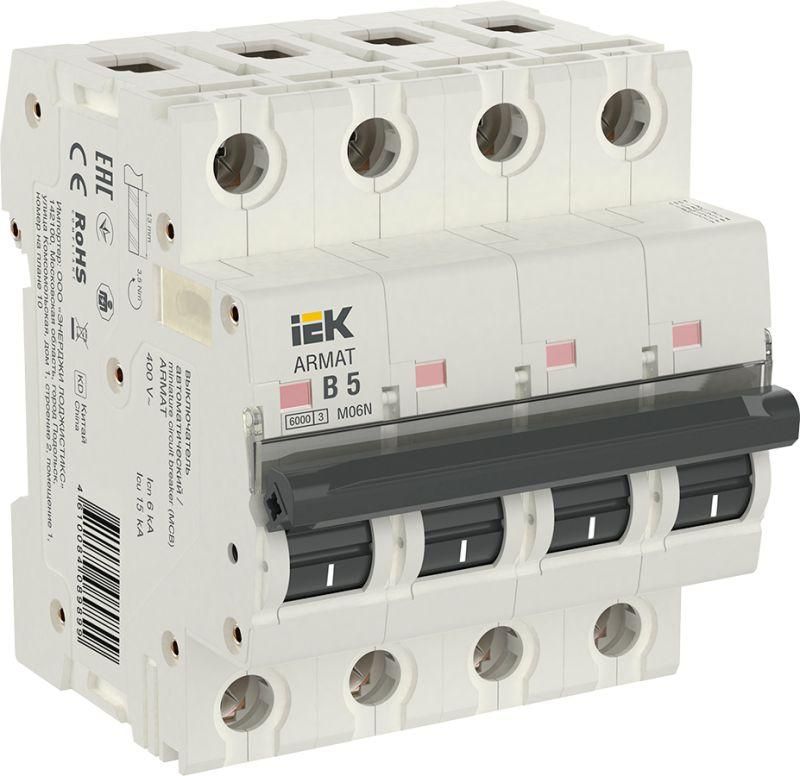

Выключатель автоматический четырехполюсный M06N 4P B 5А 6кА ARMAT | AR-M06N-4-B005 IEK

Автоматический выключатель четырехполюсный B 5А 6кА M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для бытовых и аналогичных объектов, где требуется надёжная коммутация и защита на 400 В. Артикул ar-m06n-4-b005 соответствует стандартным требованиям монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель четырехполюсный B 5А 6кА M06N защищает электрические цепи с четырьмя фазами и нулём - например, питание трёхфазных потребителей с нейтралью (электрокотлы, насосы, системы вентиляции). Подходит для установки в щитках жилых домов, малых офисов, мастерских и других объектов с однофазной или трёхфазной нагрузкой. Применяется там, где важна точная отсечка при слабых перегрузках - благодаря характеристике B.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока; номинальное напряжение изоляции - 500 В, что обеспечивает безопасную работу при колебаниях;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, срабатывает при токе 3–5× I_n, идеален для освещения и бытовой техники;
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (72 мм) на рейке;
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - применяется только внутри закрытых щитов;
• Рабочий диапазон температур: от –40 C до +70 C - работает в холодных и жарких помещениях;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ;
• Цвет корпуса: белый - визуально сочетается с большинством щитов;
• Гарантия: 15 лет - один из самых длинных сроков среди аналогов.

Совместимость и монтаж

Автоматический выключатель четырехполюсный B 5А 6кА M06N монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте клеммы с зажимом под провода до 25 мм2. Все полюса имеют механическую связь - при срабатывании одного отключаются сразу все. Установка возможна в любом положении, но рекомендуется вертикальное - согласно нормам безопасности. Обязательно соблюдайте полярность при подключении нуля - он также отключается, как и фазы.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Класс токоограничения 3 гарантирует быстрое прекращение тока КЗ, снижая риск повреждения оборудования. Серия ARMAT прошла сертификацию в системе ГОСТ Р и имеет допуск к применению в РФ. IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от внешней среды - не устанавливайте вне щита!

Преимущества

• Четыре полюса обеспечивают полное отключение всех проводов - безопаснее, чем двух- или трехполюсные решения;
• Характеристика B предотвращает ложные срабатывания при запуске двигателей или нагревательных элементов;
• Высокая отключающая способность (6 кА) покрывает большинство бытовых ситуаций КЗ;
• Долгий срок службы и 15-летняя гарантия снижают затраты на обслуживание;
• Поддержка больших сечений кабелей (до 25 мм2) позволяет использовать более мощные линии без переходников.

Ограничения применения

• Не предназначен для установки на открытых площадках или в условиях повышенной влажности - IP20 не защищает от воды и пыли;
• Не подходит для защиты цепей с высокими импульсными токами (например, сварочные аппараты, мощные преобразователи) - характеристика B слишком чувствительна;
• Не используется в сетях постоянного тока - только переменный ток 50 Гц;
• Номинальный ток 5 А ограничен - не подходит для групповых линий с суммарной нагрузкой выше 1,1 кВт (при 220 В);
• Не имеет функции дифференциальной защиты - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного электрокотла 3 кВт с нейтральным проводом в частном доме;
• Отключение питания кондиционера с трёхфазным компрессором и нулевой шиной;
• Щитовая защита группы розеток в мастерской с трёхфазным оборудованием;
• Обеспечение целостности цепи в системе вентиляции с трёхфазным вентилятором и управлением по нулю.

Практические советы

• Выбирая автоматический выключатель четырехполюсный B 5А 6кА M06N, проверьте, чтобы суммарная нагрузка на все фазы не превышала 5 А - иначе будет ложное срабатывание;
• При подключении кабелей сечением 16–25 мм2 используйте усилие зажима по инструкции - переусиливать нельзя, иначе повредятся контакты;
• Если в цепи есть двигатели или трансформаторы - рассмотрите вариант с характеристикой C вместо B;
• Для защиты от утечек тока обязательно добавьте УЗО перед этим выключателем - M06N сам по себе не реагирует на токи утечки;
• При сборке щита учитывайте, что 4 модуля занимают значительное место - планируйте свободное пространство рядом с другими устройствами.
