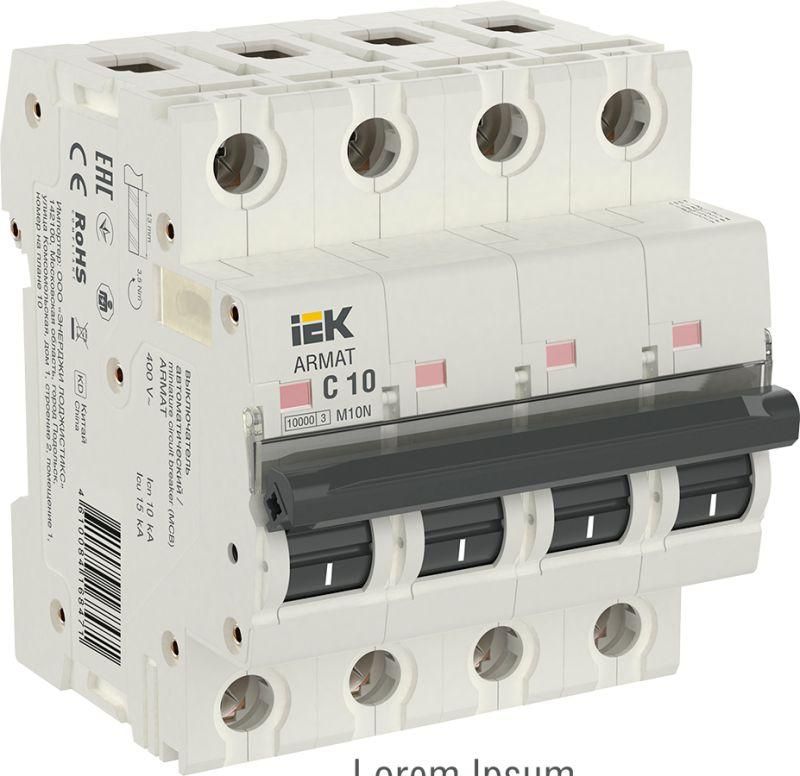

Выключатель автоматический четырехполюсный M10N 4P C 10А 10кА ARMAT | AR-M10N-4-C010 IEK

Автоматический выключатель четырехполюсный C 10А 10кА M10N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитках жилых домов, офисов и объектов коммерческой недвижимости.

Назначение и область применения

Автоматический выключатель четырехполюсный C 10А 10кА M10N защищает сети с напряжением до 400 В переменного тока частотой 50 Гц. Он используется там, где требуется одновременная коммутация всех четырёх проводников - фаз A, B, C и N. Подходит для защиты групповых линий питания освещения, розеток, бытовых приборов и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Количество полюсов: 4 - все четыре провода (три фазы + ноль) отключаются одновременно
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; оптимальна для нагрузок с умеренным пуском (например, насосы, светильники, компьютеры)
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Номинальное напряжение: 400 В / напряжение изоляции: 500 В - обеспечивает надёжную изоляцию даже при кратковременных скачках
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (1 модуль = 17,5 мм)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого размера
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –40 C до +70 C - работает в широком диапазоне, включая неотапливаемые помещения
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Цвет корпуса: белый - соответствует стандартному цвету электрооборудования

Совместимость и монтаж

Автоматический выключатель четырехполюсный C 10А 10кА M10N устанавливается на DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть его на рейке - никаких болтов или креплений не требуется. Все контакты расположены сверху и снизу - удобно для подключения вертикальных шин. Обязательно соблюдайте допустимое сечение кабеля - не более 25 мм2. Подключение нулевого провода требует внимания: он должен быть точно затянут, чтобы избежать нагрева.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, что снижает риск повреждения проводки. Серия ARMAT прошла сертификацию в системе ЕАС и имеет гарантию 15 лет - один из самых длительных сроков среди аналогичных изделий.

Преимущества

• Чёткая характеристика “C” - идеальна для смешанных нагрузок без ложных срабатываний
• Четыре полюса обеспечивают полное отключение нуля - важно для безопасности при ремонте
• Широкий диапазон рабочих температур - можно использовать в подвале, на балконе или в неотапливаемом помещении
• Высокая предельная отключающая способность (до 50 кА в других моделях серии) даёт запас прочности
• Белый корпус легко сочетается с другими элементами щита

Ограничения применения

• Не предназначен для защиты мощных двигателей или сварочных аппаратов - для них нужна характеристика D
• IP20 не защищает от воды и пыли - нельзя устанавливать вне закрытых щитов или во влажных зонах (ванная, баня, улица)
• Подходит только для AC-сетей - не работает в DC-системах (солнечные установки, автомобильные системы)
• Не рекомендован для частых включений/выключений - не является контактным устройством

Примеры использования

• Защита группы розеток в квартире с несколькими потребителями (телевизор, зарядка, микроволновка)
• Щитовая защита входа в офисное помещение с трёхфазным питанием и нулём
• Обеспечение безопасности в маломощном производстве - например, станок с однофазным двигателем и контроллером
• Распределительный щит в многоквартирном доме для одной квартиры с трёхфазным вводом

Практические советы

• Выбирая между B, C и D, помните: C - лучший выбор для бытовых нагрузок с пусковыми токами, но не для тяжёлых машин
• Проверьте посадочный диаметр клемм - они рассчитаны на 25 мм2, но не стоит вставлять слишком толстый провод - возможен плохой контакт
• При сборке щита используйте перемычки с правильным сечением - особенно если соединяете несколько автоматов
• Автоматический выключатель четырехполюсный C 10А 10кА M10N не требует обслуживания, но проверяйте состояние клемм каждые 2–3 года
• Если вам нужна защита от утечек тока - параллельно установите УЗО, так как этот аппарат не имеет функции дифференциальной защиты
