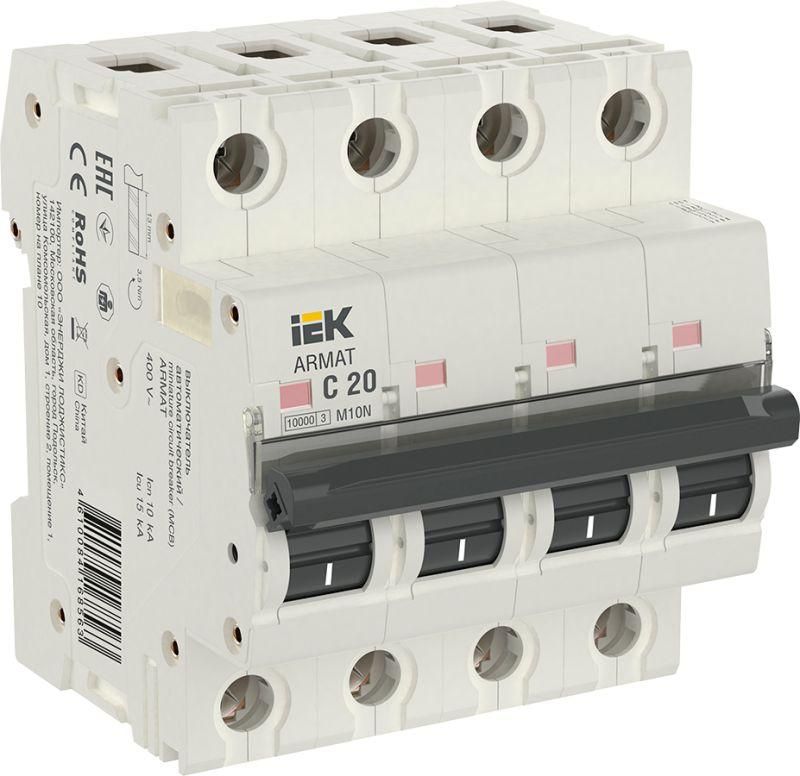

Выключатель автоматический четырехполюсный M10N 4P C 20А 10кА ARMAT | AR-M10N-4-C020 IEK

Автоматический выключатель четырехполюсный C 20А 10кА M10N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах жилых и общественных зданий, обеспечивая надёжную работу при нагрузках до 20 А.

Назначение и область применения

Автоматический выключатель четырехполюсный C 20А 10кА M10N защищает трёхфазные сети с нулевым проводником - например, питание оборудования на 400 В. Применяется в бытовых и коммерческих распределительных щитах: для групп розеток, мощной техники, систем освещения, насосов и других потребителей, требующих отключения всех фаз одновременно.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен аппарат
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренным пуском (например, светильники, нагреватели, малые двигатели)
• Количество полюсов: 4 - отключаются все четыре провода: три фазы и ноль
• Тип расцепителя: электромагнитный + тепловой - защита от КЗ (мгновенная реакция) и перегрузки (задержка по времени)
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (1 модуль = 17,5 мм)
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; применяется только внутри закрытых щитов
• Рабочий диапазон температур: от –40 C до +70 C - работает в холодных и жарких помещениях
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных импульсах
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Цвет: белый - соответствует стандартному цвету корпусов в бытовой аппаратуре

Совместимость и монтаж

Автоматический выключатель четырехполюсный C 20А 10кА M10N монтируется на DIN-рейку шириной 35 мм. Для установки требуется свободное место 4 модуля. Подключение проводов осуществляется через зажимы сверху и снизу - допускаются медные жилы сечением до 25 мм2. Обязательно использовать клеммы с предварительно зачищенными и, при необходимости, обжатыми наконечниками. Все фазы и ноль должны быть подключены строго согласно схеме - отключение нуля обязательно для безопасности при ремонте.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск повреждения проводки. Сертифицирован для использования в бытовых условиях. Гарантийный срок - 15 лет, что подтверждает долговечность конструкции.

Преимущества

• Четырёхполюсная конструкция позволяет полностью отключить цепь, включая ноль - важное преимущество для безопасности при обслуживании
• Высокая отключающая способность (10 кА) обеспечивает надёжность даже при значительных аварийных токах
• Широкий диапазон рабочих температур делает его пригодным для установки в неотапливаемых помещениях
• Совместим со всеми типами DIN-реек, используемых в бытовых и промышленных щитах
• Долгий срок службы и наличие возможности дополнительной комплектации (например, блокировок, сигнализаторов)

Ограничения применения

• Не предназначен для установки на открытых площадках или в местах с воздействием воды, пыли, агрессивных сред - степень защиты IP20 требует герметичного щита
• Характеристика “C” не подходит для нагрузок с очень высокими пусковыми токами (например, крупные асинхронные двигатели); для них лучше выбрать “D”
• Не используется в сетях постоянного тока - только для переменного тока 50 Гц
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для управления

Примеры использования

• Защита группы розеток в квартире с кондиционером, стиральной машиной и микроволновкой
• Отключение трёхфазного входа в многоквартирном доме с нулевым проводом
• Щитовая защита для системы вентиляции с трёхфазным двигателем и управлением по нулю
• Распределительный щит в офисе с несколькими приборами на 400 В

Практические советы

• При выборе автомата убедитесь, что суммарная мощность подключённых устройств не превышает 8,8 кВт (P = U × I × cosφ ≈ 400×20×1,1)
• Проверьте посадочные размеры: 4 модуля - убедитесь, что в вашем щите есть достаточно места
• Подключайте кабели плотно - слабый контакт вызывает перегрев, особенно при длительной работе на пределе
• Для систем с чувствительной электроникой (серверы, медицинское оборудование) проверьте соответствие класса токоограничения 3 - он минимизирует скачки напряжения
• Если нужна сигнализация срабатывания или дистанционное управление - выбирайте версию с дополнительной комплектацией
