Выключатель автоматический четырехполюсный M10N 4P C 50А 10кА ARMAT | AR-M10N-4-C050 IEK

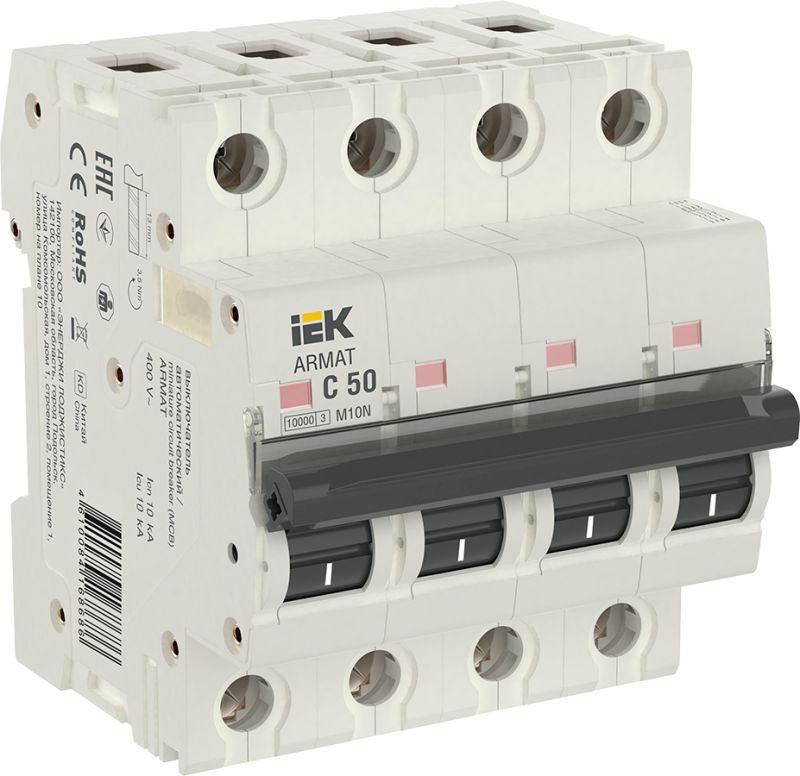

Автоматический выключатель четырехполюсный C 50А 10кА M10N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для установки в щитах жилых и коммерческих зданий, обеспечивает надёжную работу при температуре от -40C до +70C и имеет гарантию 15 лет.

Назначение и область применения

Автоматический выключатель четырехполюсный C 50А 10кА M10N защищает трёхфазные сети с нулевым проводником - например, питание оборудования на 400 В. Подходит для бытовых и легкопромышленных объектов: многоквартирных домов, офисов, магазинов, мастерских. Применяется в главных вводных щитах и на групповых линиях, где требуется одновременное отключение всех фаз и нуля.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан выключатель
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренным пуском (электродвигатели, освещение, нагреватели)
• Количество полюсов: 4 - отключаются все три фазы и ноль одновременно
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Напряжение изоляции: 500 В - уровень, при котором сохраняется электроизоляция между частями устройства
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами >12 мм, но не от воды и пыли
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (17,5 мм каждый)
• Рабочий диапазон температур: -40…+70 C - работает в холодных и жарких условиях
• Частота: 50 Гц - для сетей России и стран СНГ
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, повышает безопасность
• Цвет корпуса: белый
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его на рейке - никаких болтов или сверления не требуется. Совместим со всеми типами щитов, соответствующих ГОСТ Р 50030.2. Подключение проводов осуществляется через верхние и нижние зажимы. Обязательно соблюдайте посадочные размеры: сечение кабеля не более 25 мм2, иначе возможен перегрев контактов. Автоматический выключатель четырехполюсный C 50А 10кА M10N совместим с другими устройствами серии ARMAT - легко формируются компактные щиты.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, что снижает риск возгорания. Выключатель не предназначен для установки вне помещений - IP20 не защищает от влаги. Не используйте в местах с высокой запылённостью, влажностью или химически активной средой.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с аварийными режимами в типичных бытовых сетях
• Широкий температурный диапазон - работает даже в неотапливаемых помещениях зимой
• 15-летняя гарантия - подтверждает долговечность конструкции
• Функциональный набор полюсов - отключение всех проводников исключает опасность остаточного напряжения на нуле
• Поддержка дополнительной комплектации - возможно подключение блоков сигнализации, расцепителей UVT/UVS

Ограничения применения

• Не применяется в системах с постоянным током (DC) - только для AC 50 Гц
• Не подходит для открытых площадок, улиц, сырых помещений - степень защиты IP20 недостаточна
• Не рекомендован для мощных двигателей с высоким пусковым током (например, насосы, компрессоры выше 10 кВт); лучше выбрать характеристику D
• Не допускается использование с кабелями сечением более 25 мм2 - риск перегрева и выхода из строя
• Не является устройством дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Главный ввод в квартире с трёхфазным питанием и кондиционером, бойлером и электроплитой
• Щитовая в торговом центре для питания группы розеток и светильников
• Распределительный щит на производстве с оборудованием на 380 В: станки, вентиляторы, зарядные устройства
• Объекты с системой TN-S или TN-C-S, где важно отключать ноль вместе с фазами

Практические советы

• Выбирая автоматический выключатель четырехполюсный C 50А 10кА M10N, проверьте, чтобы суммарная мощность подключенных нагрузок не превышала 22 кВт (при 400 В и cosφ=0,8)
• При сборке щита оставляйте свободное место рядом - для удобства подключения и обслуживания
• Если в цепи есть чувствительная электроника - параллельно установите УЗО и/или стабилизатор
• Не путайте с трехполюсными аналогами - здесь отключается именно ноль, а не только фазы
• Проверяйте соответствие артикула ar-m10n-4-c050 при заказе - серия ARMAT имеет множество вариаций
