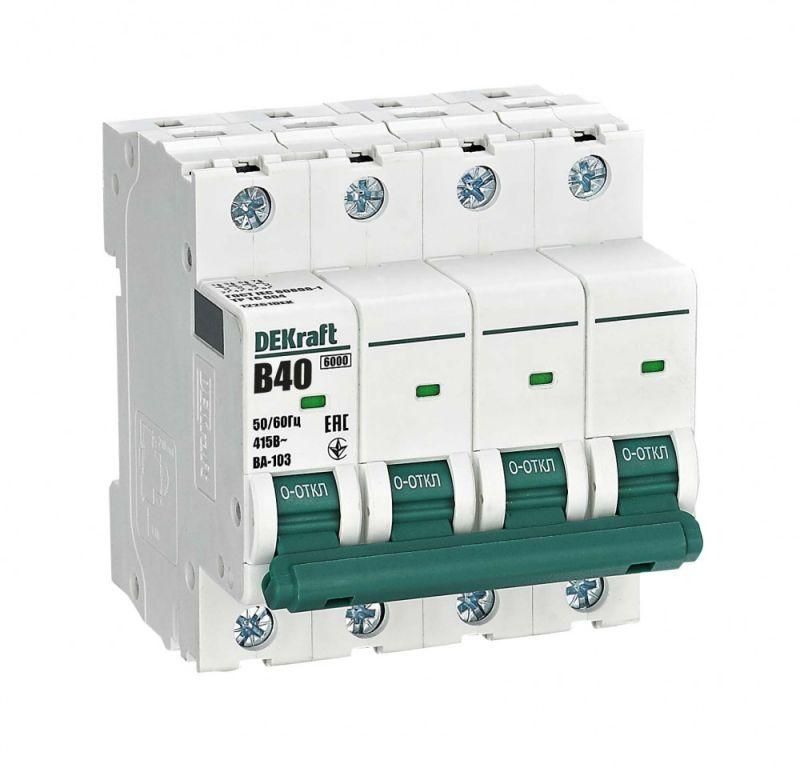

Автоматический выключатель ВА-103 4P 40А B 6кА новый - 12261DEK APC

Автоматический выключатель ВА-103 от DEKraft - четырёхполюсный прибор на 40 А с характеристикой B и отключающей способностью 6 кА, предназначенный для защиты распределительных цепей переменного тока. Устройство совместимо с системами DEKraft и SE, легко монтируется на DIN-рейку и подходит для вводных групп в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы одновременно, что важно для трёхфазных сетей. Номинальная отключающая способность 6 кА делает его подходящим для вводных устройств в зданиях с умеренной нагрузкой - например, в цехах, складах, офисных комплексах. Применяется в системах с частотой 50/60 Гц и напряжением до 415 В.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для освещения и слаботочных нагрузок
• Тип тока: переменный (AC)
• Частота: 50/60 Гц
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Количество модулей DIN: 4 (занимает 72 мм ширины)
• Глубина монтажа: 78,5 мм

Совместимость и монтаж

Выключатель ВА-103 монтируется на стандартную DIN-рейку типа TS35. Его глубина (78,5 мм) требует достаточного свободного пространства внутри щита. Устройство полностью совместимо с корпусами и оболочками DEKraft и Systeme Electric - можно использовать существующие монтажные решения без адаптаций. На левой стороне предусмотрено место для установки дополнительных аксессуаров: блокировок, расцепителей, сигнализационных контактов. Монтаж не требует специальных инструментов - фиксация осуществляется защёлкой на рейке.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей. Класс защиты IP20 исключает риск случайного прикосновения к токоведущим частям, но не обеспечивает защиту от внешних воздействий - поэтому применение допускается только в закрытых щитах. Индикатор состояния контактов через окошко позволяет визуально определить, открыт ли выключатель, даже при закрытой крышке щита.

Преимущества

• Монолитная конструкция с 5 заклёпками повышает механическую прочность корпуса - снижается вероятность деформации при ударах или вибрации
• Боковые каналы охлаждения обеспечивают лучший теплоотвод, что особенно важно при длительной работе при повышенных температурах
• Яркий индикатор положения контакта упрощает диагностику без вскрытия щита
• Поддержка боковой комплектации даёт гибкость в настройке функционала - например, добавление аварийного отключения или удалённого управления
• Полную совместимость с популярными щитами DEKRAFT и SE упрощает замену старых устройств

Ограничения применения

• Не предназначен для использования на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Характеристика B не рекомендована для мощных двигателей или оборудования с высокими пусковыми токами - лучше выбрать характеристику C или D
• Работает только с переменным током - не подходит для постоянного тока (DC)
• Запрещена установка в местах с уровнем загрязнения выше 2 (например, в цехах с металлической пылью или химическими выбросами)

Примеры использования

• Вводной автомат в распределительном щите торгового центра
• Защита трёхфазной линии питания для группы станков с малым пусковым током
• Щит освещения в административном здании с несколькими этажами
• Распределительный пункт на складе с конвейерной линией и световым оборудованием

Практические советы

• Учитывайте глубину монтажа (78,5 мм) при планировании места в щите - не забудьте про зазор для проводов и других устройств
• При использовании дополнительных аксессуаров проверяйте совместимость именно с моделью ВА-103 - не все элементы подходят ко всем сериям DEKraft
• Для защиты от перегрева в жарких помещениях обеспечьте хорошую вентиляцию вокруг щита - боковые каналы работают эффективнее при наличии воздушного потока
• Перед заменой старого автомата сверьте количество полюсов, номинальный ток и тип характеристики - неверный выбор может привести к ложным срабатываниям или отказу защиты
• Этот выключатель ВА-103 не является устройством дифференциальной защиты - для защиты людей используйте дополнительно УЗО
